Yuhong Holding Group Co., LTD
Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | YUHONG |
Orzecznictwo: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
Numer modelu: | A182 F316L Rury ze stali nierdzewnej |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Zgodnie z wymaganiami klienta/opakowanie w drewnianej skrzynce |
Czas dostawy: | Zależy od ilości |
Zasady płatności: | T / T, L / C w zasięgu wzroku |
Możliwość Supply: | 500 sztuk miesięcznie |
Standard: | ASTM A182/ASME SA182 | Gatunek materiału: | F316L |
---|---|---|---|
Rozmiar: | Zgodnie z rysunkiem klienta | NDT: | UT, PT, MT |
Aplikacja: | Wymiennik ciepła, kocioł, zbiornik ciśnieniowy, reaktor chemiczny, elektrownia, energia, petrochemia | Kształt: | Cylinder |
High Light: | Arkusz części wymiennika ciepła,arkusze rur F316L,wymiennik rurowy ze stali nierdzewnej |

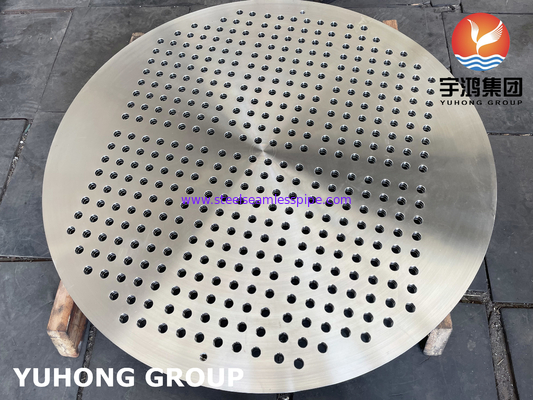

Arkusz sitowy to płyta, która służy do podparcia rur w płaszczowo-rurowym wymienniku ciepła.Rury są ustawione równolegle i podparte i utrzymywane na miejscu przez arkusze rur.Ścianka sitowa jest okrągłą płytą, która jest perforowana, aby rurki mogły przechodzić przez otwory.
Arkusze rurowe są jednym z najważniejszych elementów płaszczowo-rurowych wymienników ciepła.arkusze rur są zwykle wykonane z okrągłego płaskiego kawałka kutej płyty, które są obrabiane z otworami wywierconymi na końcach rur w dokładnym położeniu i według wzoru względem siebie.Otwory na rury można wiercić i rozwiercać oraz obrabiać z jednym lub kilkoma rowkami, co znacznie zwiększa wytrzymałość złącza rurowego.Produkcja Nasze warsztaty zostały wyposażone w nowoczesny park maszynowy, w tym wiertarki CNC do wykonywania wszelkiego rodzaju blach sitowych.dna sitowe są szeroko stosowane do wytwarzania wymienników ciepła w dowolnej konfiguracji.Wszystkie czynności związane z obróbką skrawaniem, takie jak obróbka tokarska, wiercenie, rozwiercanie, gwintowanie, rowkowanie i frezowanie powierzchni, mogą być wykonywane dokładnie według rysunków i specyfikacji klienta.Ponieważ wszystkie czynności wiertnicze są programowane komputerowo i wykonywane przez najnowocześniejsze maszyny CNC, nie byłoby możliwego błędu spowodowanego przez człowieka.
Metoda analizy arkusza rurowego
Wyświetla standard używany do analizy:
Typ wymiennika
Wybierz typ wymiennika ciepła.
U-Tube ma tylko jeden prześcieradło.Rury są wygięte w kształcie litery „U”.Wiązkę można wyjąć w celu konserwacji, ale wnętrze rurki jest trudniejsze do czyszczenia z powodu zagięcia.
Naprawiłma dwa arkusze rurowe, które są zamocowane na każdym końcu wymiennika i są połączone ze sobą prostymi rurami.Oba dna sitowe są nieruchome, więc między płaszczem a rurami może powstać różnica rozszerzalności cieplnej.Czasami konieczne jest zastosowanie złącza dylatacyjnego w celu pochłonięcia wzrostu termicznego.Musisz wybrać stały typ wymiennika rurowego, aby przeprowadzić analizę elementów skończonych (YUHONG) na złączach kompensacyjnych.
Ruchomyma jeden prześcieradło, które jest nieruchome (nieruchome) i jedno, które może się swobodnie poruszać.Ponieważ jeden arkusz rurowypływa,wszelka różnica rozszerzalności cieplnej między płaszczem a rurami jest pochłaniana.Ta kategoria wymienników jest najbardziej uniwersalna, a zarazem najdroższa.Rury można również łatwo czyścić w porównaniu z wymiennikami U-rurowymi.
Symbol stopnia | Numer UNS | Stop | Elementy | Kompozycja% |
F316L | S31603 | 18 chrom, 8 nikiel, modyfikowany molibdenem, niskoemisyjny 316LG |
Węgiel | 0,030 maks |
Mangan | 2,00 maks | |||
Fosfor | 0,045 maks | |||
Siarka | 0,030 maks | |||
Krzem | 1,00 maks | |||
Nikiel | 10,0-15,0 | |||
Chrom | 16.0-18.0 | |||
molibden | 2.00-3.00 | |||
Azot | 0,10 |
