Yuhong Holding Group Co., LTD
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | YUHONG |
| Orzecznictwo: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numer modelu: | ASME SB163 Monel 400 / UNS N04400 |
| Minimalne zamówienie: | 100 kg |
|---|---|
| Szczegóły pakowania: | Drewniana obudowa / żelazna obudowa / pakiet z plastikową nasadką |
| Czas dostawy: | 7 dni |
| Zasady płatności: | L/C, T/T |
| Nazwa produktu: | Rura żebrowana typu G | Standardowa tuba: | ASTM B163, ASME SB163 |
|---|---|---|---|
| Materiał rury: | Monel 400 (UNS N04400) | Typ: | Wbudowany typ G |
| Średnica zewnętrzna rury: | 20mm do 219mm OD Maks. | Grubość rury: | 2mm do 16mm |
| Długość rury: | można dostosować | materiał płetwy: | Aluminium, |
| Grubość płetwy: | 0,8 mm do 4 mm | Wysokość płetwy: | 0,25 cala (6,35 mm) do 1,5 cala (38 mm) |
| Gęstość płetw: | dostosować, FPI/płetwy na cal | ||
| Wysokie światło: | ASME SB163 Monel 400 Rura ze stopu niklu Wbudowana rura żebrowana typu G | ||

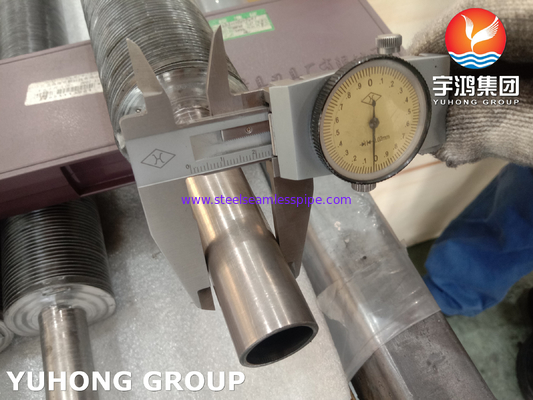

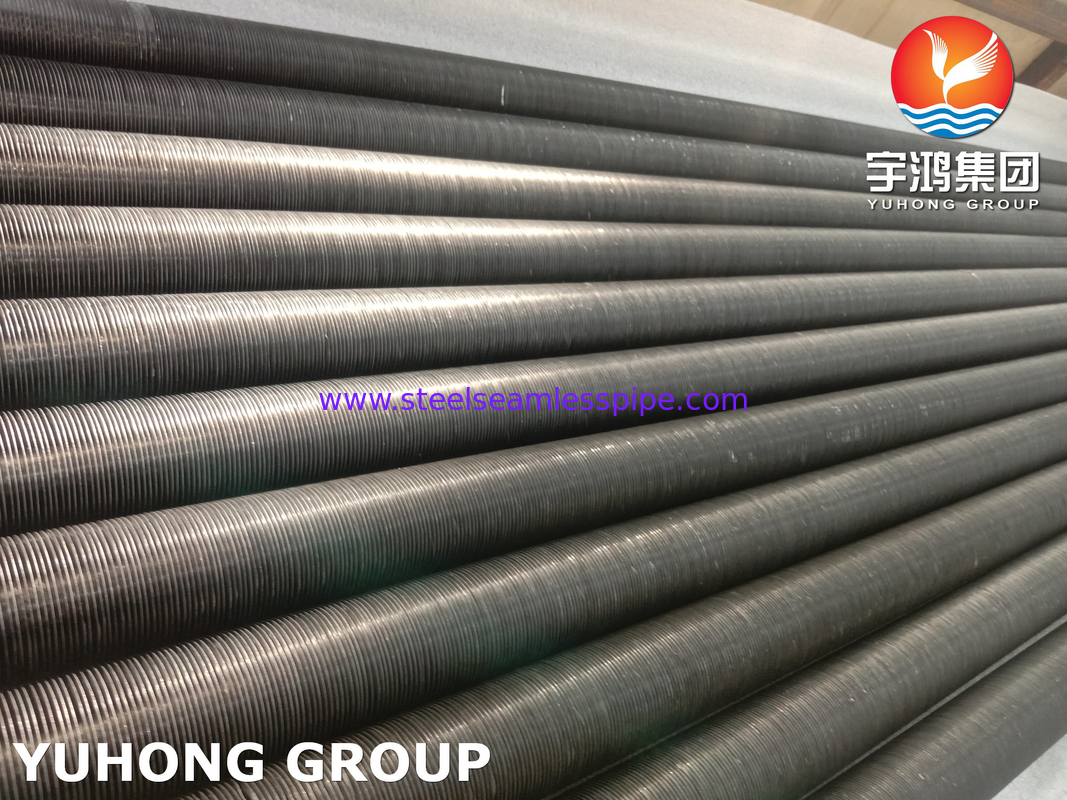

Rurka osadzona typu G ASME SB163 Monel 400 Goła rura ze stopu niklu z aluminiową płetwą
Wbudowana rura płetwy typu G jest rodzajem rurki z żeberkami obwodowymi, w której płetwa jest mechanicznie osadzona w rowku, który jest wbijany w rurę i blokowany na miejscu przez rolki, które zmuszają rowek do szczelnego zamknięcia wokół podstawy płetwy.Rury G-Fin możemy dostarczyć w następujących kombinacjach rury podstawowej i materiału płetwy:
Materiał rury podstawowej:Stal węglowa, stal stopowa, stal miękka, stal nierdzewna i rury produkowane przez ERW lub bez szwu
Materiał płetwy:aluminium, miedź
Co to jest G-Fin Tube lub Embedded Fin Tube?
Wbudowana rurka płetwy lub rurka płetwy G to rurka płetwy o przedłużonej powierzchni, w której płetwy są nakładane zewnętrznie na rurki podstawy.Rowek jest formowany w sposób ciągły na rurze podstawowej, a krawędź żeberka jest wkładana w rowek.Po umieszczeniu płetwy w rowku zestaw rolek jest używany do wypełnienia rowka, a następnie płetwa jest bezpiecznie osadzona w rurze podstawy.
Cechy rury żebrowanej typu G:
1. Kompaktowa konstrukcja
2. Wysoka wydajność
3. Łatwa instalacja
4. Mniej miejsca
5. Mniej okablowania
6. Zoptymalizowana powierzchnia
7. Zastosowana najlepsza technologia
8. Średnia ochrona przed korozją
9. Mniejsze zużycie energii
10. Zwiększona niezawodność
11. Niskie wymagania konserwacyjne
12. Wysoka odporność mechaniczna
Monel 400to stop niklowo-miedziowy (ok. 67% Ni – 23% Cu) odporny na wodę morską i parę wodną w wysokich temperaturach oraz na działanie soli i roztworów żrących.Alloy 400 to stop w postaci roztworu stałego, który można utwardzić tylko przez obróbkę plastyczną na zimno.Ten stop niklu wykazuje takie właściwości, jak dobra odporność na korozję, dobra spawalność i wysoka wytrzymałość.Niska szybkość korozji w szybko płynącej wodzie słonawej lub morskiej w połączeniu z doskonałą odpornością na pękanie pod wpływem korozji naprężeniowej w większości wód słodkich oraz odporność na różne warunki korozyjne doprowadziły do jego szerokiego zastosowania w zastosowaniach morskich i innych nieutleniających roztworach chlorków.
ASME SB163 UNS N04400 / Monel 400 Stop nikluSkład chemiczny tuby
| Stopień | C | Mn | Si | S | Cu | Fe | Ni | Kr |
| Monel 400 | 0,30 maks | 2,00 maks | 0,50 maks | 0,24 maks | 28.0-34.0 | 2,50 maks | 63,00 min | – |
ASME SB163 UNS N04400 / Monel 400 Stop nikluRuraWłaściwości mechaniczne
| Element | Gęstość | Temperatura topnienia | Wytrzymałość na rozciąganie | Granica plastyczności (przesunięcie 0,2%) | Wydłużenie |
| Monel 400 | 8,8 g/cm3 | 1350 °C (2460 °F) | Psi – 80 000, MPa – 550 | Psi – 35 000, MPa – 240 | 40% |
ASME SB163 UNS N04400 / Monel 400 Stop nikluRuraWłaściwości fizyczne
| Nieruchomości | Metryczny | Cesarski |
|---|---|---|
| Gęstość | 8,8 g/cm3 | 0,318 funta/cal3 |
ASME SB163 UNS N04400 / Monel 400 Stop nikluOcena ciśnienia w rurze
|
Średnica zewnętrzna rury |
Grubość ścianki rury (cale) | |||||||
|---|---|---|---|---|---|---|---|---|
| 0,028 | 0,035 | 0,049 | 0,065 | 0,083 | 0,095 | .109 | 0,120 | |
| Ciśnienie robocze (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
Aplikacje
1. Inżynieria morska.
2. Urządzenia do przetwarzania chemicznego i węglowodorów.
3. Zbiorniki na benzynę i wodę słodką.
4. Destylatory ropy naftowej.
5. Grzałki odpowietrzające.
6. Podgrzewacze wody zasilającej kotły i inne wymienniki ciepła.
7. Zawory, pompy, wały, złączki i elementy złączne.
8. Przemysłowe wymienniki ciepła.
9. Rozpuszczalniki chlorowane.
10. Wieże do destylacji ropy naftowej.
11. Rośliny kauczukowe
12. Elektrownie
13. Przemysł naftowy
14. Przemysł chemiczny
W zastosowaniach, które obejmują przenoszenie ciepła z gorącego płynu do zimniejszego płynu przez ściankę rury, stosuje się rury żeberkowe.Zwykle w przypadku powietrznego wymiennika ciepła, w którym jednym z płynów jest powietrze lub inny gaz, współczynnik przenikania ciepła po stronie powietrza będzie znacznie niższy, dlatego bardzo przydatna jest dodatkowa powierzchnia wymiany ciepła lub wymiennik lamelowy.Ogólny przepływ w wymienniku z żebrowaną rurą jest często przepływem krzyżowym, jednak może to być również przepływ równoległy lub przeciwprądowy.
Żeberka służą do zwiększenia efektywnej powierzchni rur wymiennika ciepła.Ponadto rury żebrowane stosuje się, gdy współczynnik przenikania ciepła na zewnątrz rur jest znacznie niższy niż wewnątrz.Innymi słowy, ciepło przenoszone z cieczy do gazu, pary do gazu, takie jak wymiennik ciepła para-powietrze i wymiennik ciepła płynu termicznego do powietrza.
Cechy rur żebrowanych typu G
1. Kompaktowa konstrukcja
2. Wysoka wydajność
3. Łatwa instalacja
4. Mniej miejsca
5. Mniej okablowania
6. Zoptymalizowana powierzchnia
7. Zastosowana najlepsza technologia
8. Średnia ochrona przed korozją
9. Mniejsze zużycie energii
10. Zwiększona niezawodność
11. Niskie wymagania konserwacyjne
12. Wysoka odporność mechaniczna
Branże, w których stosowane są rury żebrowane typu G
1. Rośliny kauczukowe
2. Elektrownie
3. Przemysł naftowy
4. Przemysł chemiczny
Inne aplikacje
1. Inżynieria morska.
2. Urządzenia do przetwarzania chemicznego i węglowodorów.
3. Zbiorniki na benzynę i wodę słodką.
4. Destylatory ropy naftowej.
5. Grzałki odpowietrzające.
6. Podgrzewacze wody zasilającej kotły i inne wymienniki ciepła.
7. Zawory, pompy, wały, złączki i elementy złączne.
8. Przemysłowe wymienniki ciepła.
9. Rozpuszczalniki chlorowane.
10. Wieże do destylacji ropy naftowej.
