Yuhong Holding Group Co., LTD
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | YUHONG |
| Orzecznictwo: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015, IEI |
| Numer modelu: | WP316L-S TYP A |
| Minimalne zamówienie: | 500 KG |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniana obudowa lub żelazna obudowa |
| Czas dostawy: | Zależy od ilości |
| Zasady płatności: | L/C W WIDOKU, T/T |
| Możliwość Supply: | 10000 TON miesięcznie |
| Kontrola: | RT, UT, PT | Typ: | Stub Ens |
|---|---|---|---|
| Rozmiar: | 1/2" - 60" | WT: | 1,2 mm do 34 mm |
| High Light: | WP316L-S Złączki rur stalowych,końcówka petrochemiczna ropy naftowej,końcówka końcówki gazu ziemnego |
||

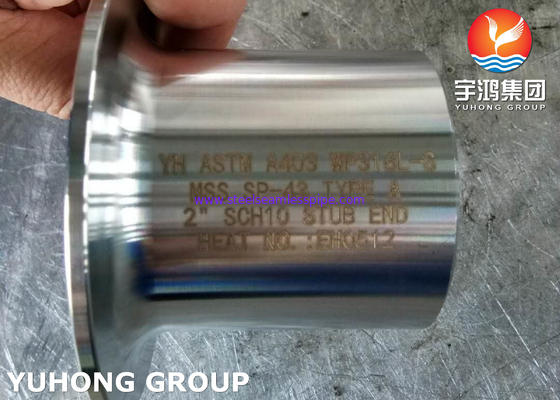

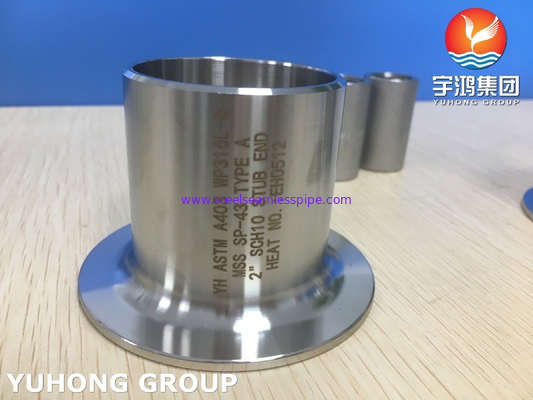

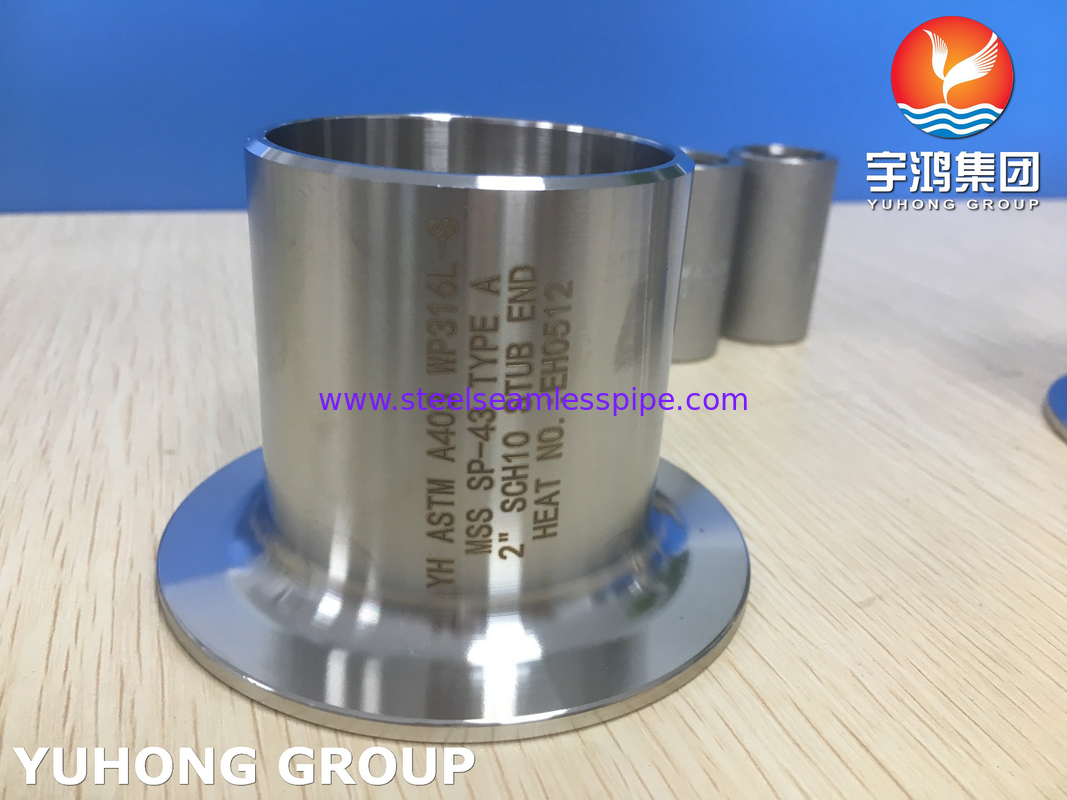

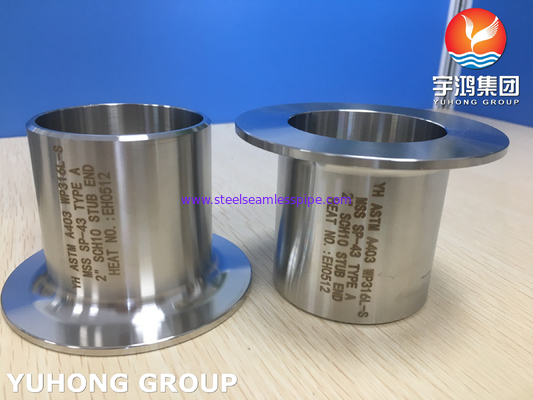

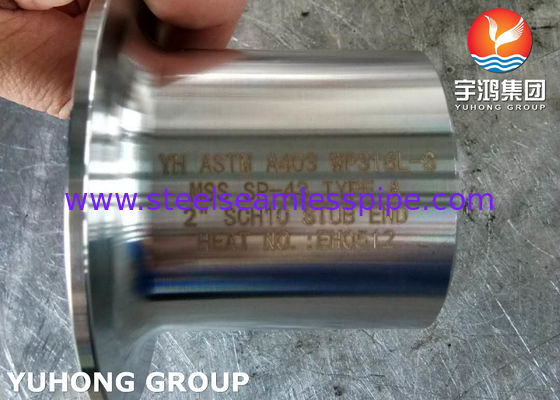

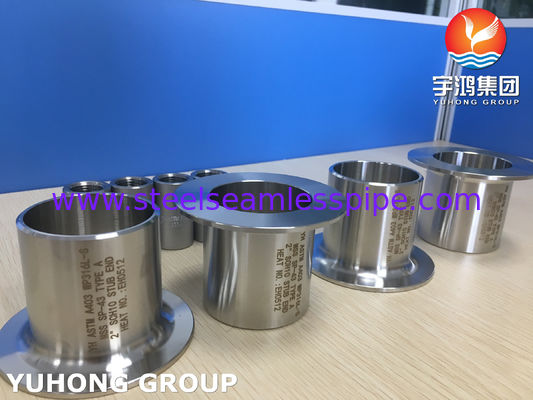

Stub End A403 WP316L-S TYP A BW Olej Gaz Petrochemia Gaz ziemny
Przegląd
Złączki typu zakładkowego z krótkimi końcami 316L są stosowane zamiast spawanych kołnierzy i wymagają obrotowego kołnierza oporowego.Są one również określane jako połączenia zakładkowe i połączenia zakładkowe typu kielichowego Vanstone.Obrotowy kołnierz oporowy ściśle przylega do tylnej powierzchni łącznika krótkiego końca.Po dodaniu śrub działanie zaciskające śrub dociska obrotowy kołnierz oporowy do tylnej części końca rury 316L.Powierzchnia uszczelki krótkiego końca 316L jest następnie dociskana do jednej uszczelki i drugiej powierzchni uszczelki, aby uzyskać połączenie jak w przypadku standardowego połączenia kołnierzowego.Uszczelnienie uzyskuje się za pomocą samej powierzchni uszczelki krótkiego końca, przy czym kołnierz zapewnia jedynie nacisk zaciskający na złącze.
W systemie rurociągów króciec zakładkowy 316L i związany z nim kołnierz nasuwany umożliwiają szybkie odłączenie określonego odcinka.Króćce 316l są instalowane parami i łączone z dwoma kołnierzami zakładkowymi.Powierzchnia króćca ma wyraźną ząbkowaną powierzchnię uszczelki, która zapobiega wyciekom na połączeniu.Dzięki króćcom 316l odcinki rur można otwierać w celu czyszczenia, kontroli lub szybkiej wymiany itp. bez ponownego spawania.Istnieją dwa podstawowe typy połączeń zakładkowych, typ długiej beczki ASA i typ krótkiej beczki MSS.Przy pewnych kryteriach projektowych, takich jak temperatura lub ciśnienie, niedopuszczalne jest, aby złącze między krótkim końcem 316l a rurą znajdowało się w pobliżu złącza kołnierzowego;w tych zastosowaniach używany jest typ ASA.
Właściwości mechaniczneASTM A403 WP316L Końcówka
| Gęstość | Temperatura topnienia | Wytrzymałość na rozciąganie | Granica plastyczności (przesunięcie 0,2%) | Wydłużenie |
| 8,0 g/cm3 | 1399 ° C (2550 ° F) | Psi – 75000, MPa – 515 | Psi – 30000, MPa – 205 | 35% |
Równoważne stopnieASTM A403 WP316L Końcówka
| STANDARD | WERKSTOFF NR. | UNS | JIS |
| SS WP316L | 1.4301 | S30400 | SUS 304 |
Skład chemicznyASTM A403 WP316L Końcówka
| Stopień | C | Mn | Si | P | S | Kr | pn | Ni | Fe |
| SS 316 | 0,08 maks | 2,0 maks | 1,0 maks | 0,045 maks | 0,030 maks | 16.00 - 18.00 | 2.00 - 3.00 | 11.00 - 14.00 | 67,845 min |
Aplikacja
Olej i gaz
Petrochemia
Chemiczny
Środowiska morskie
