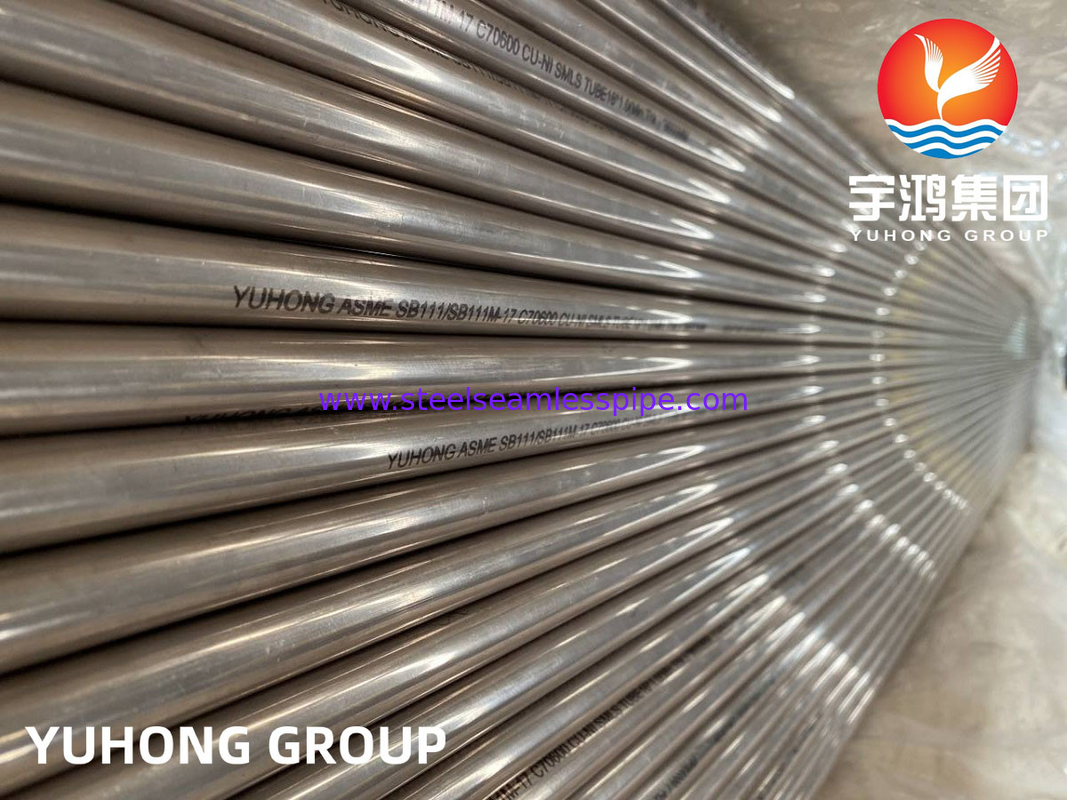

Rury bezszwodowe stopu miedzi ASME B111 CuNi 90/10 C70600 15mm 25mm 50mm Oczyszczanie wody Chłodnik powietrza

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG HOLDING GROUP
Orzecznictwo:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numer modelu:	C44300 , C68700 , C70600, C71500

Zapłata:

Minimalne zamówienie:	100 kg
Cena:	NEGOTIABLE
Szczegóły pakowania:	opakowanie z drewnianym pudełkiem
Czas dostawy:	15-20 dni
Zasady płatności:	L/C, T/T
Możliwość Supply:	Zgodnie z życzeniem klienta

Kontakt

Wszystkie produkty

Rury bez szwu ze stali nierdzewnej (242)

Stal nierdzewna Seamless Tube (237)

Finned Tube (453)

Rura wymiennika ciepła (162)

Części wymiennika ciepła (169)

Spawana rura ze stali nierdzewnej (50)

Spawana rura ze stali nierdzewnej (98)

Dwustronna rura ze stali nierdzewnej (135)

Rura ze stali stopowej (129)

Jasna rura wyżarzana (152)

Rura ze stopu miedzi (169)

Nikiel rur (309)

Rurka igłowa (26)

U Bend Tube (189)

Rura kotła (110)

okucie stalowe (664)

Kołnierz stalowy (477)

Zawory stalowe (12)

Precyzyjna taśma stalowa (29)

Druty ze stopu (271)

Inni (61)

Szczegółowy opis produktu

Materiał:	C44300 , C68700 , C70600, C71500	Standard:	ASTM B111, ASTM B88, ASTM B288, ASTM B688
Rodzaj produktów:	rura bez szwu, rura spawana, złączka miedziana, rura miedziana	TPI:	BV, SGS, IEI, MOODY, ....
pakiet:	Drewniana obudowa / żelazna obudowa /
High Light:	Chłodnicę powietrza , C70600 Rurka bezszwowa ze stopów miedzi , Rurka bezszwowa z stopem miedzi 15 mm

Rura bez szwu ze stopu miedzi ASME B111 CuNi 90/10 C70600 15mm 25mm 50mm Chłodnica powietrza do uzdatniania wody

ASTM B-111-89a / ASME SB-111-89a

BEZSZWOWE RURKI I TULEJE SKRAPLACZY Z MIEDZI I STOPÓW MIEDZI

1 Zakres

1.1 Niniejsza specyfikacja obejmuje rury bez szwu i tuleje z miedzi i różnych stopów miedzi o średnicy do 31/8 cala włącznie, do stosowania w skraplaczach powierzchniowych, parownikach i wymiennikach ciepła.rury do tego zastosowania są zwykle wykonane z następujących miedzi lub stopów miedzi:

Miedź lub stop miedzi	Poprzednie użycie	Rodzaj metalu
Nr UNS	Oznaczenie	Rodzaj metalu
C10200	Z	Beztlenowy, bez pozostałości odtleniaczy
C12000	DLP	Fosforyzowany, o niskiej zawartości fosforu resztkowego
C12200	DHP	Fosforyzowany, o dużej zawartości fosforu resztkowego
C14200	DPA	Foforowany, arsenowy
C19200	-	Foforyzowane, 1% żelaza
C23000	-	Czerwony mosiądz
C28000	-	Metal Muntza
C44300	-	Metale Admiralicji, B, C i D
C44400	-	-
C44500	-	-
C60800	-	Brąz aluminiowy
C68700	-	Mosiądz aluminiowy, B
C70400	-	95-5 Miedź-Nikel
C70600	-	90-10 Miedź-Nikel
C71000	-	80-20 Miedź-Nikel
C71500	-	70-30 Miedź-Nikel
C71640	-	Miedź-Nikel-Żelazo-Mangan
C72200	-	-

1.2 Ostrzeżenie — rtęć stanowi wyraźne zagrożenie dla zdrowia podczas użytkowania i usuwania (patrz 12.1.)

Stop miedzi nr UNS	Miedź Plus Nazwane pierwiastki % min.
C60800	99,5
C70400	99,5
C70600	99,5
C71000	99,5
C71500	99,5
C71640	99,5
C72200	99,8

Do stopów miedzi, w których jako resztę określono cynk.Za różnicę można przyjąć miedź lub cynk

pomiędzy sumą wszystkich analizowanych elementów a 100%

TABELA 1 WYMAGANIA CHEMICZNE

Skład,%
Miedź lub stop miedzi UNS nr.	MiedźA	Cyna	Aluminium	Nikiel, w tym kobalt	Ołów, maks	Żelazo	Cynk	Managnez	Arsen	Antymon	Fosfor	Chron mium	Inne nazwane elementy
C10200	99,95 minut	-	-	-	-	-	-	-	-	-	-	-	-
C12000	99,90 minut	-	-	-	-	-	-	-	-	-	0,004-0,012	-	-
C12200	99,9 min	-	-	-	-	-	-	-	-	-	0,015-0,040	-	-
C14200	99,40 minut	-	-	-	-	-	-	-	0,15-0,50	-	0,015-0,040	-	-
C19200	98,7 minuty	-	-	-	-	0,8-1,2	-	-	0,15-0,50	-	0,01-0,04	-	-
C23000	84,0-86,0	-	-	-	0,05	0,05 maks	pozostałość	-	-	-	-	-	-
C28000	59,0-63,0	-	-	-	0,30	maks. 0,07	reszta	-	-	-	-	-	-
C44300	70,0-73,0	0,9-1,2	-	-	0,07	maks. 0,06	reszta	-	0,02-0,06	-	-	-	-
C44400	70,0-73,0	0,9-1,2	-	-	0,07	maks. 0,06	reszta	-	-	0,02-0,10	-	-	-
C44500	70,0-73,0	0,9-1,2	-	-	0,07	maks. 0,06	reszta	-	-	-	0,02-0,10	-	-
C60800	reszta	-	5,0-6,5	-	0,10	0,10 maks	-	-	0,02-0,35	-	-	-	-
C68700	76,0-79,0	-	1,8-2,5	-	0,07	maks. 0,06	reszta	-	0,02-0,10	-	-	-	-
C70400	reszta	-		4,8-6,2	0,05	1,3-1,7	1,0 maks	0,30-0,8	-	-	-	-	-
C70600	reszta	-		9,0-11,0	0,05^B	1,0-1,8	1,0 maks^B	1,0 maks	-	-	^B	-	^B
C71000	reszta	-		19,0-23,0	0,05^B	0,50-1,0	1,0 maks^B	1,0 maks	-	-	^B	-	^B
C71500	reszta	-		29,0-33,0	0,05^B	0,40-1,0	1,0 maks^B	1,0 maks	-	-	^B	-	^B
C71640	reszta	-		29,0-32,0	0,05^B	1,7-2,3	1,0 maks^B	1,5-2,5	-	-	^B	-	^B
C72200	reszta	-		15,0-18,0	0,05^B	0,50-1,0	1,0 maks^B	1,0 maks	-	-	^B	0,30 -0,70	^B

^AMiedź (w tym srebro),
^BJeżeli produkt przeznaczony jest do późniejszych zastosowań spawalniczych i tak zostało określone przez kupującego, zawartość cynku powinna wynosić maksymalnie 0,50%,
ołów maksymalnie 0,02%, fosfor maksymalnie 0,02%, siarka maksymalnie 0,02% i węgiel maksymalnie 0,05%
Po przeanalizowaniu wszystkich elementów z tabeli 1 ich suma będzie taka, jak pokazano w poniższej tabeli.

Stop miedzi nr UNS	Miedź Plus Nazwane pierwiastki.% min
C23000	99,8
C28000	99,7
C44300	99,6
C44400	99,6
C44500	99,6
C68700	99,5

TABELA 2 WYMAGANIA DOTYCZĄCE ROZCIĄGANIA

Miedź lub stop miedzi UNS nr.	Oznaczenie temperamentu		Wytrzymałość na rozciąganie min ksi^A	Siła plastyczności^Bmin ksi^A	Wydłużenie w 2 cale, min%
Miedź lub stop miedzi UNS nr.	Standard	Dawny	Wytrzymałość na rozciąganie min ksi^A	Siła plastyczności^Bmin ksi^A	Wydłużenie w 2 cale, min%
C10200, C12000, C12200, C14200	H55	rysowane światłem	36	30	...
C10200, C12000, C12200, C14200	H80	ciężko narysowane	45	40	...
C19200	061	wyżarzane	38	12	...
C23000	061	wyżarzane	40	12	...
C28000	061	wyżarzane	50	20	...
C44300, C44400, C44500	061	wyżarzane	45	15	...
C60800	061	wyżarzane	50	19	...
C68700	061	wyżarzane	50	18	...
C70400	061	wyżarzane	38	12	...
C70400	H55	rysowane światłem	40	30	...
C70600	061	wyżarzane	40	15	...
C70600	H55	rysowane światłem	45	35	...
C71000	061	wyżarzane	45	16	...
C71500	061	wyżarzane	52	18	...
C71500	-	-	-	-	-
Grubość ścianek do 0,048 cala, łącznie z podkładką	HR50	wyciągnięty, pozbawiony stresu	72	50	12
Grubość ścian powyżej 0,048 cala.	HR50	wyciągnięty, pozbawiony stresu	72	50	15
C71640	061	wyżarzane	63	25	...
C71640	HR50	wyciągnięty, odprężony	81	58	...
C72200	061	wyżarzane	45	16	...
C72200	H55	rysowane światłem	50	30	...

TABELA 3 WYMAGANIA ROZSZERZENIA

Oznaczenie temperamentu		Miedź lub stop miedzi UNS nr.	Rozszerzenie średnicy zewnętrznej Tbue, w procentach oryginalnej średnicy zewnętrznej
Standard	Dawny	Miedź lub stop miedzi UNS nr.
061	wyżarzane	C19200	30
		C23000	20
		C28000	15
		C44300, C44400, C44500	20
		C60800	20
		C68700	20
		C70400	30
		C70600	30
		C71000	30
		C71500	30
		C71640	30
		C72200	30
H55	rysowane światłem	C10200, C12000, C12200	20
		C14200	20
		C70400	20
		C70600	20
		C72200	20
HR50	narysowany, uwolniony od stresu	C71500	20
HR50	ciągnione na gorąco, wyżarzane na końcach	C10200, C12000, C14200	30

TABELA 4 GŁĘBOKOŚĆ WYCIĘCIA

Grubość ścianki rury, cale	Średnica zewnętrzna rury, cale
Grubość ścianki rury, cale	Ponad ¼ do ¾, włącznie	Ponad ¾ do 1 ¼, włącznie	Ponad 1¼ do 3⅓, w tym.
Ponad 0,017-0,032	0,005	0,006	0,007
0,032-0,049, w tym	0,006	0,006	0,0075
0,049-0,083, w tym	0,007	0,0075	0,008
0,083-0,109, w tym	0,0075	0,0085	0,0095
0,109-0,120, w tym	0,009	0,009	0,011

TABELA 5 ŚREDNICA WIERCONYCH OTWORÓW

Średnica zewnętrzna rury, cale	Średnica wierconych otworów, cale.	Wiertło nr
¼-¾, m.in	0,025	72
Ponad ¾-1, m.in	0,031	68
Ponad 1-1¼, w tym	0,036	64
Ponad 1¼-1½, w tym	0,042	58
Ponad 1½-1¾, w tym	.0046	56
Ponad 1¾-2, m.in	0,052	55

Próba hydrostatyczna — każda rura powinna wytrzymać wewnętrzne ciśnienie hydrostatyczne, nie wykazując oznak wycieku
wystarczające do poddania materiału naprężeniu włókien wynoszącemu 7000 psi, określonemu za pomocą następującego równania dla cienkiego pustego miejsca
cylindry pod napięciem.Rurka nie musi być testowana pod ciśnieniem hudrostatycznym większym niż 1000 psi, chyba że określono inaczej.

P = 2St/(D-0,8t) gdzie:
P = ciśnienie hydrostatyczne, psig.
t = grubość ścianki rury, cale.
D = średnica zewnętrzna rury.w I
S = dopuszczalne naprężenie materiału, psi.

TABELA 6 TOLERANCJE ŚREDNICY

Średnica zewnętrzna, w	Grubość ścianki, w.
	0,020^A 0,022 0,025 0,028	0,032	0,035	0,042	0,049 i więcej
	Tolerancja średnicy, plus i minus, cale.
Do 0,500, w tym	0,003	0,0025	0,0025	0,0025	0,0025
Ponad 0,500-0,740, w tym	0,0040	0,004	0,004	0,0035	0,003
Ponad 0,500-7,40, w tym	0,0060	0,006	0,005	0,0045	0,004
Ponad 0,740-1,000, w tym	...	0,009	0,008	0,006	0,045
Ponad 1.250-1.375, w tym	...	...	...	0,008	0,005
Ponad 1.375-2.000, m.in	...	...	...	...	0,006

^{A Tolerancje w tej kolumnie mają zastosowanie wyłącznie do materiałów ciągnionych światłem i ciągnionych.
Tolerancje dla stanu odprężonego powinny być uzgodnione pomiędzy producentem a nabywcą.}

TABELA 7 TOLERANCJE GRUBOŚCI ŚCIANKI, PLUS I MINUS IN.

Grubość ściany, w.	Średnica zewnętrzna, w.
Grubość ściany, w.	Ponad ⅛ do ⅝, m.in	Ponad ⅝ do 1, łącznie	Ponad 1 do 2, w tym
0,020, w tym do 0,032	0,003	0,003	...
0,032, w tym do 0,035	0,003	0,003	0,004
0,035, w tym do 0,058	0,004	0,0045	0,0045
0,058, w tym do 0,083	0,0045	0,005	0,005
0,083, w tym do 0,120	0,005	0,0065	0,0065
0,120, w tym do 0,134	0,007	0,007	0,0075

TABELA 8 TOLERANCJE DŁUGOŚCI

Określona długość, ft	Tolerancja, wszystko Plus, w.
Do 15	3/32
Powyżej 15-20 lat, m.in	1/8
Powyżej 20-30, m.in	5/32
Powyżej 30-60 lat, m.in	3/8
Ponad 60-100, w tym^A	1/2

^ARury skraplacza o długości powyżej 30 stóp nie są obecnie poszukiwane.Wartości tolerancji dla długości zostaną opracowane
jak podpowiada doświadczenie.Wartości tolerancji dla długości w grubościach ścianek 0,020, łącznie z wymiarami.do 0,032 zgodnie z ustaleniami
pomiędzy producentem lub dostawcą a nabywcą.

Rura.Średnica zewnętrzna, w	Tolerancja
Do ⅝, w tym	0,010 cala
Ponad ⅝	0,016 cala/calaśrednicy

Właściwości i składy chemiczne wymienione w niniejszej specyfikacji powinny, w przypadku braku porozumienia,
należy określić zgodnie z następującymi metodami ASTM:

Test	Oznaczenie ASTM
Analiza chemiczna	B 170^A,E53,E54,E62,E75,E478
Wielkość ziarna	E112
Rozszerzenie (test pinów)	B153
Azotan rtęci	B154
Napięcie	E8
Badanie nieniszczące	E243

^AOdniesienie do Specyfikacji B170 dotyczy sugerowanych metod chemicznych zawartych w jej załączniku.
Kiedy Komisja E-1 przetestowała i opublikowała metody oznaczania niskopoziomowych zanieczyszczeń w miedzi.
załącznik Specyfikacja B 170 zostanie usunięty.

ZAŁĄCZNIKI (Informacje nieobowiązkowe)

X1.GĘSTOŚĆ MIEDZI I STOPÓW MIEDZI

X1.1 Gęstości stopów objętych niniejszą specyfikacją podano w tabeli X1.1.

TABELA X1.1 GĘSTOŚCI

Miedź lub stop miedzi UNS nr.	Gęstość, funt.in.³
C10100, C10200, C10300, C10800, C12000, C12200, C14200	0,323
C19200	0,320
C23000	0,316
C28000	0,303
C44300, C44400, C44500	0,308
C60800	0,295
C61300, C61400	0,285
C68700	0,301
C70400	0,323
C70600	0,323
C71000	0,323
C71500	0,323
C71640	0,323
C72200	0,323
