Yuhong Holding Group Co., LTD
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | YUHONG |
| Orzecznictwo: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numer modelu: | Wbudowana rura płetwowa ASTM A210 klasy A1 |
| Minimalne zamówienie: | 10 PCS |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Wymagania/Sklejka-drewniana obudowa/żelazna obudowa/Pakiet z plastikową nasadką |
| Czas dostawy: | Zależy od ilości |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | 1000 ton miesięcznie |
| Materiał rury: | ASTM A210 klasa A1 | rodzaj płetwy: | Osadzony |
|---|---|---|---|
| materiał płetwy: | AL1060 | Zastosowanie: | Części wymiennika ciepła/nagrzewnicy |
| High Light: | ASTM A210 Wbudowana rurka z płetwami,Rurka z płetwy typu G ze stali węglowej,Al 1060 Wbudowana rurka z płetwami |
||

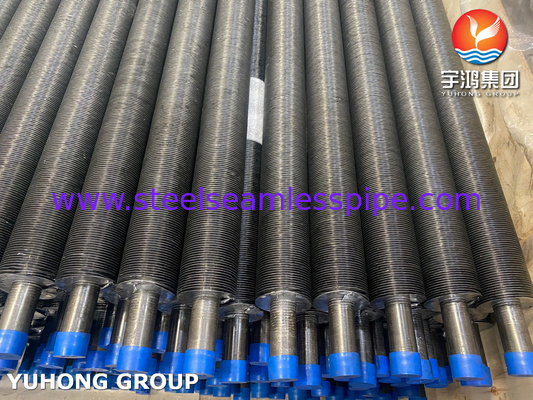

Stal węglowaWbudowana rurka z płetwami typu G ASTM A210 klasy A1 Al 1060
Przegląd:
¥ G ¥ Typ Aluminium Embedded Finished Tube jest ważną częścią wymiennika ciepła, zwłaszcza aluminiowej rury z płetwami, która ma lekką wagę i jest łatwa w produkcji,i jest powszechnie stosowany w urządzeniach wymiany ciepła.
Główną cechą konstrukcyjną rury Embedded Fin jest wprowadzenie płetwy i spawanie jej w spiralną rowkę wyciętą w rurze.
Wbudowane płetwy najlepiej nadają się do użytku w warunkach wysokiego cyklu termicznego lub wysokich temperatur, w których strona płetwy będzie poddawana regularnemu czyszczeniu.Ten rodzaj płetwy ma duże ograniczenie, ponieważ minimalna grubość ściany wynosi 1 mm.Jednak płetwy typu G mogą wytrzymać temperatury do 400 ° C i mogą zawierać płetwy ze stali węglowej dla lepszej przewodności.
Proces produkcji
W szczególności rury typu G to sznur spiralny o określonej szerokości i głębokości, który jest wstępnie przetwarzany na rurze stalowej, a następnie taśma aluminiowa jest inkrustowana na rurze stalowej na urządzeniu.W trakcie procesu wywijania, ze względu na pewną siłę wstępnego zaciskania, taśma stalowa będzie mocno zaciskana w rowie spiralnej, zapewniając w ten sposób pewną powierzchnię styku między taśmą stalową a rurą stalową.
W celu zapobiegania odbijaniu się i upadku taśmy stalowej, oba końce taśmy stalowej powinny być spawane z rurą stalową.Powinno być pewne odruchy między taśmą stalową a rowką spiralnąJeśli reakcja jest zbyt mała, aby powodować zakłócenia, proces wkładania jest trudny do przeprowadzenia bezproblemowo.
Ponadto, taśma stalowa zwojowa zawsze będzie miała pewien odbicie, w wyniku czego taśma stalowa i dolna powierzchnia rowu spiralnego nie mogą być dobrze połączone.Wkład płetw może być wykonywany na ogólnym sprzęcie, a cena nie jest wysoka.
A210 Klasa A1 Skład chemiczny
|
Klasa |
C (maksymalnie) |
Mn |
Si(Min) |
P ((Max) |
S ((Max) |
|
A1 |
0.27 |
Maksymalnie 0.93 |
0.10 |
0.035 |
0.035 |
Właściwości mechaniczne
|
Klasa |
Wytrzymałość na rozciąganie ((Mpa) |
Siła wydajności ((Mpa) |
Wyciąganie ((%) |
|
A1 |
≥ 415 |
≥255 |
≥ 30 |
Typ G wbudowana rurka z płetwami:
Materiał rury rdzenia:
1Stal węglowa: A179, A192, SA210 Gr A1/C, A106 Gr B
2. stal nierdzewna: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3Miedź: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Materiał płetwy:
1Aluminium (Allu)1100, Alu.1060)
2- Miedź.
3Stal
Rodzaj płetwy: płaska, stała
Typ rury płetwy: typ G wbudowany
Średnica zewnętrzna (OD): 16 mm Min ~ 50,8 mm max.
Długość rury: do 18 000 mm.
Wysokość płetwy: maksymalnie 16,5 mm.
Grubość płetwy: zazwyczaj 0,4 mm ~ 0,6 mm
Odległość płetwy: co najmniej 2,1 mm (12FPI)
Ochrona powierzchni: Obie gołe końce muszą być z cynku lub aluminium zmetalizowanych przez powłokę układu łuku elektroprzepuszczalnego.
Akcesoria: pudełka podtrzymujące rury, zaciski lub pudełka rozstawcze (materiały: aluminium, cynk i stal nierdzewna).
Wnioski
- Sprzęt farmaceutyczny
- Sprzęt chemiczny
- Sprzęt do wody morskiej
- Wymienniki ciepła
- Kondensatory.
- Przemysł celulozowo-papierniczy
- Przedsiębiorstwa wydobywające ropę naftową na morzu
-Generacja energii
- Petrochemiczne
- Przetwarzanie gazu
