Yuhong Holding Group Co., LTD
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | YUHONG |
| Orzecznictwo: | ISO9001-2008, API 5L, API 5CT, PED, AD-2000, EN10204-3.1B |
| Numer modelu: | Rurka bezszwowa z stali stopowej ASTM A213 T5 |
| Minimalne zamówienie: | 5 ton |
|---|---|
| Szczegóły pakowania: | Drewniana obudowa / żelazna obudowa / pakiet z plastikową nasadką |
| Czas dostawy: | 7 dni |
| Zasady płatności: | L/C, T/T |
| Nazwa produktu: | Rura wymiennika ciepła | Standardowy: | ASTM A213, ASME SA213 |
|---|---|---|---|
| Klasa materiału: | T5, T9, T11, T12, T23, T22, T91, T92 | Wielkość: | ID: 12,7 mm Do 168,3 mm, WT: 1 mm Do: 40 mm, Długość Max.:32m/pc |
| Długość: | Pojedyncza losowość, podwójna losowość i długość cięcia | Koniec: | Zwykły koniec, ścięty koniec |
| Rodzaj: | Bezszwowy | NDT: | ET, UT, HT, MT |
| Zastosowanie: | Kocioł, wymiennik ciepła itp. | ||
| Światło wysokie: | ASTM A213 T5 Bezszwowa Rurka ze stali stopowej, Rurka z kotła ze stali stopowej T5 | ||

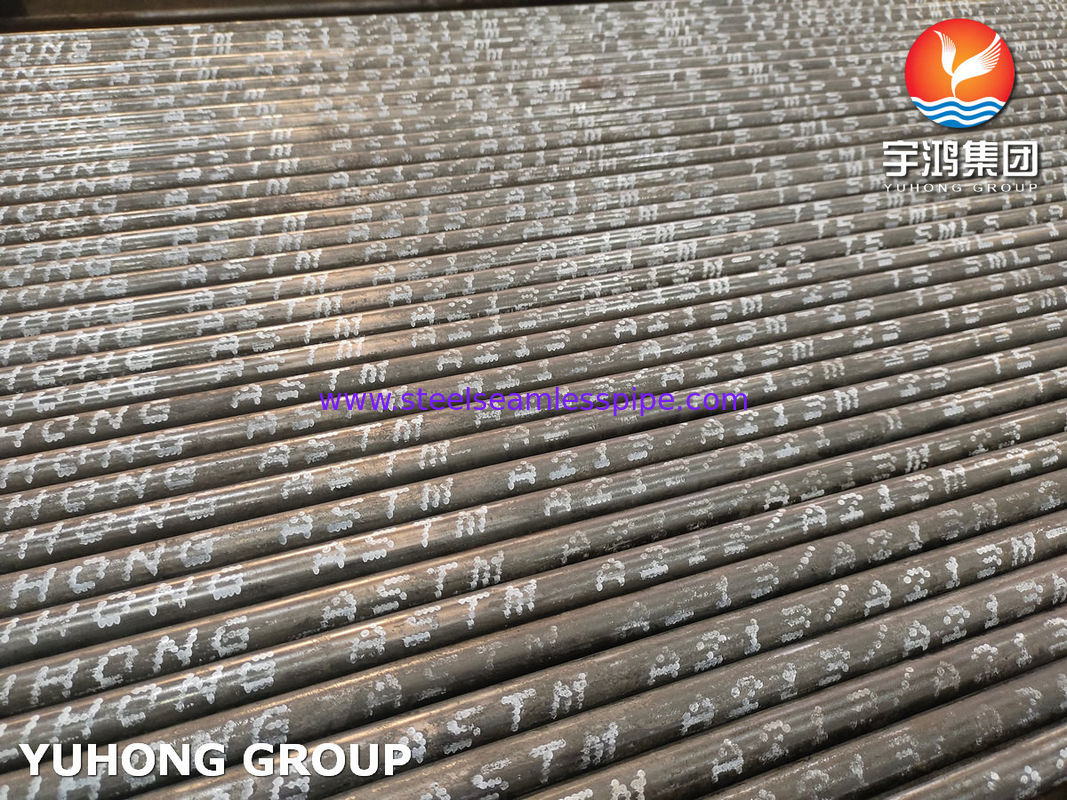

ASTM A213 Stop T5 Bezszwowa Rurka do zastosowań w kotłach i wymiennikach ciepła
Zestaw ASTM A213 T5Zestaw ten zwiększa odporność na zużycie, wytrzymałość i wytrzymałość.A213 Rury T5 służą przemysłowi petrochemicznemu, wytwarzanie energii, zakłady cukrowe, celuloza i papier, wytwarzanie pary odzysku ciepła itp.sa213 T5 ze względu na właściwości materiału o wytrzymałości na gorąco nadaje się do stosowania w instalacjach nośnych ciśnieniowych o temperaturze pracy do 1000°C.
| Rozmiary rur dla wymienników ciepła i kondensatorów oraz kotłów | |||||||||
| Średnica zewnętrzna | BWG | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| Gęstość ściany mm | |||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| mm | Calownik | Masa kg/m | |||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||
| 63.5 | 2 i pół | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||
| 88.9 | 3 i pół | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||
| 114.3 | 4 i pół | 4.654 | 5.924 | 7.734 | 9.43 | ||||
ASTM A213 T5 Bezszwowe rurki ze stali stopowej Skład chemiczny ((%)
| Klasa | Skład chemiczny ((%) | ||||||
| C | Mn | P | S | Tak. | Kr | Mo. | |
| A213 T5 | ≤ 0.15 | 0.30-0.60 | ≤ 0.025 | ≤ 0.025 | ≤ 0.50 | 4.00-6.00 | 0.45-0.65 |
| Klasa | Właściwości mechaniczne | |||
| Wytrzymałość na rozciąganie ((MPa) | Siła wydajności ((MPa) | Wyciąganie ((%) | Twardość ((HB) | |
| A213 T5 | ≥ 415 | ≥205 | 30 | ≤163 |
Uwaga: Wymogi dotyczące właściwości mechanicznych nie mają zastosowania do rur mniejszych niż 3,2 mm średnicy wewnętrznej lub cienkiej niż 0,4 mm grubości.
ASTM A213/ASME SA213 Tolerancja wielkości
| Średnica zewnętrzna | Tolerancja nadmiernej dawki | WT Tolerancja | Tolerancja owalności | Tolerancja długości cięcia |
| OD≤ 12,7 mm | ± 0,13 mm | ± 15 % | / | + 3, 18 mm, ?? 0 mm |
| 12, 7 mm < OD ≤ 38, 1 mm | ± 0,13 mm | ± 10 % | maksymalnie 1,65 mm | + 3, 18 mm, ?? 0 mm |
| 38, 1 mm < OD ≤ 88, 9 mm | ± 0,25 mm | ± 10 % | maks. 2,41 mm | + 4, 76 mm, ¢ 0 mm |
|
Nazwa handlowa |
Klasa |
# |
Rury grzejnikowe |
|
1 1/4 chromu |
T11 |
K11597 |
A213 / SA213 |
|
2 1/4 chromu |
T22 |
K21590 |
A213 / SA213 |
|
5 Chrom |
T5 |
K41545 |
A213 / SA213 |
|
9 Chrom |
T9 |
K90941 |
A213 / SA213 |
|
T91 |
T91 |
K90901 |
A213 / SA213 |
|
T92 |
T92 |
K92460 |
A213 / SA213 |
Wnioski
Produkcja energii
Przemysł petrochemiczny
Ropa naftowa i gaz
Produkcja samochodowa
Powietrzno-kosmiczne
Wymienniki ciepła
Włókiennicze
