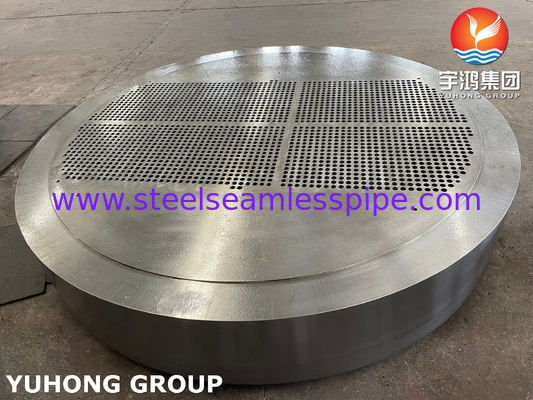

ASME SA516 Gr.70N STATYJNE TŁUBICE
Stały wymiennik ciepła z płytki rurki odnosi się do łuski i wymiennika ciepła z rurki, w którym płyty rurki na obu końcach wiązki rur są stale podłączone do łuski za pomocą spawania.Po płytce rurki i powłoki są spawane, może również służyć jako kołnierz i być podłączony do kołnierza skrzynki rurowej śrubami.Zaletą jest to, że konstrukcja jest prosta, a wewnętrzna średnica wymaganej powłoki jest najmniejsza, zapewniając jednocześnie równe powierzchnie przesyłu ciepła.
Płyty rur są kluczowymi elementami różnych wymienników ciepła i naczyń muszli i rur.istnieją różne rodzaje tablic rurkowych, każdy typ zaprojektowany dla konkretnego zastosowania.
1.Płytka rury stałej: Opis: Płytka rury stałej jest mocowana w osłonie wymiennika ciepła i spawana lub spawana w otworze płyty rury stałej.Nie będą one poruszać się w stosunku do blachy rur i rozszerzenie między rurami i powłoki jest bardzo mała.
2. Pływająca tabliczka:
Opis: Konstrukcja pływającej tablicy rurowej umożliwia swobodne rozszerzanie się i kurczenie się wiązek rurowych w zależności od zmian temperatury.JednakżeUżyj hs desien, gdy występuje stgticat temptre vanaton, aby zapobiec uszkodzeniu rur i łączy rurowych.
3. U-formatowy zestaw rur:
Opis: W wymienniku ciepła z wiązką rurki w kształcie U, rurki są zgięte w "kształt". Konce rurek w kształcie U są mocowane lub spawane do jednej blachy rurki.Ta konfiguracja jest zazwyczaj stosowana w zastosowaniach, w których konieczne jest uwzględnienie rozszerzenia i kurczenia cieplnego, ale złącze musi zostać usunięte w celu konserwacji.
4. Pływająca płytka rury głowicowej:
Uwaga: W przypadku niektórych wymienników ciepła w formie muszli i rury drugi koniec jest zamknięty przez pływający wymiennik ciepła w formie głowicy i jeden koniec muszli jest zamknięty przez stałą tablicę.Pływająca głowa może poruszać się ośniowo, aby dostosować się do rozszerzania i kurczenia cieplnego ruryTen wzór jest powszechny w wymiennikach ciepła Rappe.
5.Płytka rury stała (z opisem połączenia rozszerzającego) Jeśli tymczasowe połączenie między rurą a powłoką jest ważne, a pływająca płytka rury może nie być praktyczna,złącza rozszerzające mogą być włączone do konstrukcji stałej tablicy rurkowej. Te złącza rozszerzające umożliwiają pewną ilość ruchu przy jednoczesnym utrzymaniu silnego połączenia między rurą a tablicą rur.w tym wniosek szczegółowy, wymagania w zakresie temperatury i ciśnienia oraz konieczność dostosowania się do rozszerzania i kurczenia cieplnego.Właściwy wybór i projektowanie tablic rur jest kluczowe dla zapewnienia efektywnej i bezpiecznej pracy wymienników ciepła i naczyń ciśnieniowych
- Nie.
Charakterystyka wymiennika ciepła z płytki rurowej stałej to:
1- Przejście jest niewielkie.
2- Forgingy są mniej wykorzystywane, a koszty są niskie;
3Brak wycieków wewnętrznych;
4Obszar przesyłu ciepła jest o 20% do 30% większy niż w wymienniku ciepła z głowicą pływającą.
Wady stałych wymienników ciepła płytkowych są następujące:
1W przypadku gdy t ≥ 50°C, należy zainstalować na powłokę złącze rozszerzające;
2. Siła różnicy temperatury jest łatwo generowana, a stres różnicy temperatury jest łatwo generowany między płytką rur i głowicą rur, powodując uszkodzenia;
3. Strona powłoki nie może być czyszczona mechanicznie;
4Po korozji rur zostaną one wyrzucone razem z obudową, a żywotność sprzętu będzie krótka.
