Yuhong Holding Group Co., LTD
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | YUHONG |
Orzecznictwo: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Numer modelu: | TP316L |
Minimalne zamówienie: | 1 sztuk |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Drewniana skrzynia / paleta |
Czas dostawy: | 7 dni |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | 1000 ton / miesiąc |
Nazwa produktu: | Wiązki rur | Materiał: | Stal węglowa, stal nierdzewna, stal stopowa, stop miedzi |
---|---|---|---|
Wielkość: | Jako wymagania rysunku kupującego | Zastosowanie: | Rurowy wymiennik ciepła, produkcja chemiczna, przemysł naftowy, energetyka, farmaceutyka |
High Light: | Zestaw rur z wymiennika ciepła,TP316L Zestaw rur ze stali nierdzewnej,Części wymiennika ciepła ASME SA213 |
ASME SA213 TP316L Części wymienników ciepła z rurek ze stali nierdzewnej
Proces produkcji wiązki rur wymiennika ciepła:
1. Przygotowanie materiału: Wybierz odpowiedni materiał do produkcji.zgodnie z warunkami pracy i właściwościami płynu, aby wybrać odpowiedni materiał.
2. Przetwarzanie zestawu rur: Zgodnie z wymaganiami projektowymi, rurę będzie cięty w wymagany rozmiar segmentu rury.
Sekcje rur są połączone w wiązki za pomocą przedłużenia itp.
Spawanie wschodniej części rury: wszystkie części wiązki rury są spawane.W przypadku, gdy proces spawania nie jest zgodny z wymogami określonymi w załączniku I do niniejszego regulaminu, należy zastosować następujące procedury:.
4Oczyszczanie: Zgromadzenie spawanej rury jest oczyszczane w celu usunięcia szlam z spawania i innych zanieczyszczeń powstałych podczas procesu spawania.konieczne jest również zapobieganie korozji i pyłu wewnątrz wiązki rur.
5Badania i inspekcje: badania nieniszczące zestawu w celu zapewnienia, że jakość zestawu spełnia wymagania.
Powszechnie stosowane metody wykrywania obejmują promieniowanie rentgenowskie, ultradźwięki itp.
6.Oprawa powierzchniowa: antykorozyjna obróbka zewnętrznej powierzchni wiązki rur.Powszechne metody obróbki to rozpylanie farbą antykorozyjną, ocynkowanie itp.
7Opakowanie i transport: opakowanie i transport kompletnej paczki rur w celu zapobiegania jej transportu
Uszkodzony.
Proces montażu wiązki rur wymiennika ciepła:
1. Przygotowanie przed instalacją: sprawdź zestaw rur wymiennika ciepła i powiązane wyposażenie, aby upewnić się, że nie ma uszkodzeń ani rozluźnienia. Przygotuj niezbędne narzędzia i materiały instalacyjne.
2. Pozycjonowanie instalacji: Zgodnie z wymaganiami projektowymi i rzeczywistą sytuacją budowlaną, określić instalację rur wymiennika ciepła
Zapewnienie dokładności instalacji poprzez pomiary i oznakowanie.
3Próbka montażu: Zainstaluj ramę i urządzenie podtrzymujące w pozycji montażu wiązki rur wymiennika ciepła, aby zapewnić stabilność i równowagę wiązki rur.
4. Połączenie rurociągu: zgodnie z wymaganiami projektowymi, połączenie rurociągu importowego i eksportowego i odpowiedniego zaworu. Wybierz odpowiednie metody połączenia, takie jak spawanie, przędzenie itp.
5. Instalacja zestawu rur: Zlokalizuj wykonanego zestawu rur do ramy podtrzymującej i zwrócić uwagę na utrzymanie poziomu zestawu rur
I prostopadłość, przymocuj wiązkę rurki do ramy podtrzymującej przy użyciu odpowiednich narzędzi.
6. Połączenie rurociągu: Zgodnie z wymaganiami projektowymi, rurociąg jest podłączony, aby zapewnić, że połączenie jest szczelne i uszczelnione.
7. Badanie inspekcyjne: po zainstalowaniu sprawdź i sprawdź wiązkę rur wymiennika ciepła.badanie nośności i odporności na korozję wiązki rur.
8Środki ochronne: po zakończeniu instalacji zestaw rur wymiennika ciepła jest chroniony.do ochrony wiązki rur przed wpływem środowiska zewnętrznego.
Niektóre z przeprowadzonych przez nas testów jakości obejmują:
Badanie korozji | Wykonywane tylko na specjalne żądanie klienta |
Analiza chemiczna | Badanie przeprowadzone zgodnie z wymaganymi normami jakości |
Badania destrukcyjne / mechaniczne | Wyciągłość, twardość, spłaszczanie, płomienie, płaszcz. |
Badania z zakrętem wstecznym i Re. płaskie | Wykonywane w pełnej zgodności z odpowiednimi normami i normami ASTM A-450 i A-530, co zapewnia bezproblemową ekspansję, spawanie i użytkowanie przez klientów |
Badanie prądu kręgowego | Wykonywane w celu wykrycia jednorodności w podpowierzchni za pomocą cyfrowego systemu badań oznakowania wad |
Badania hydrostatyczne | 100% Badania hydrostatyczne przeprowadzone zgodnie z normami ASTM-A 450 w celu sprawdzenia wycieków rur i największego ciśnienia, które możemy wytrzymać 20Mpa/7s. |
Badanie pod ciśnieniem powietrza | Aby sprawdzić wszelkie dowody wycieku powietrza |
Kontrola wizualna | Po pasywacji każda długość rur i rur podlega gruntownej inspekcji wizualnej przez przeszkolony personel w celu wykrycia wad powierzchniowych i innych niedoskonałości |

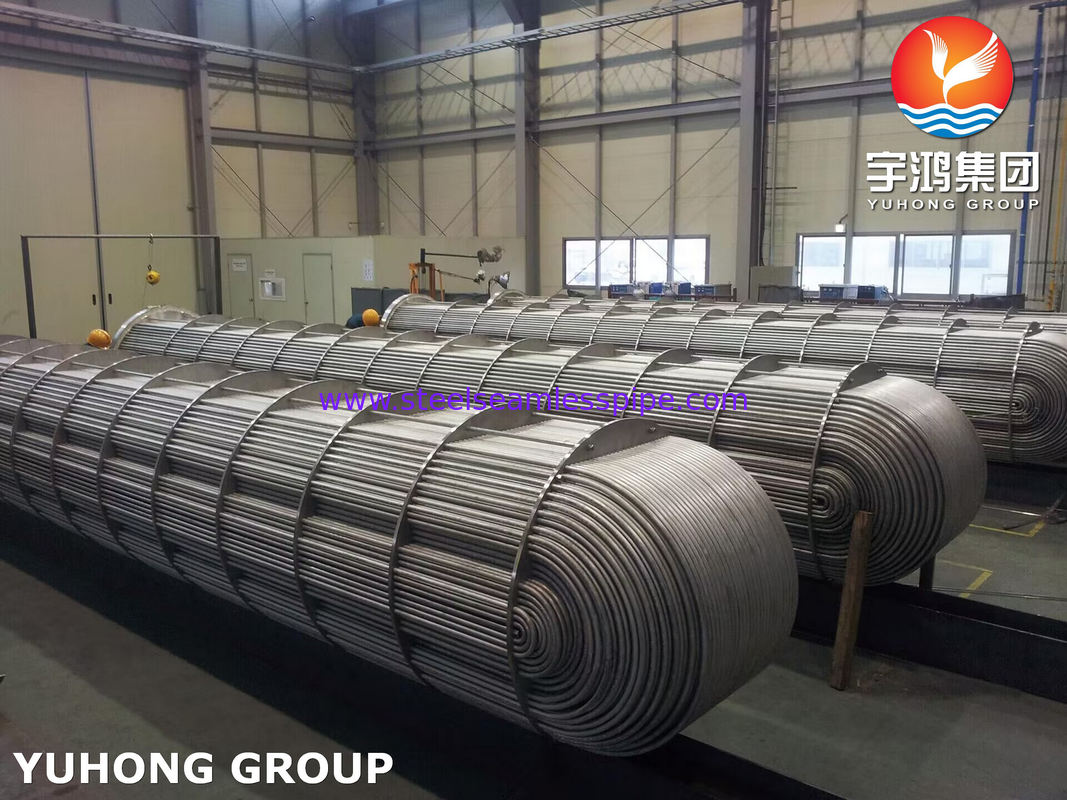

Wymiennik ciepła rury U
Sposób wymiennika ciepła w formie muszli i rury, który należy do urządzeń petrochemicznych, składa się z głównych elementów, takich jak pudełko rury, muszka i wiązka rury,i nazywa się tak, ponieważ jego rurka wymiany ciepła ma kształt UWymieńca ciepła rurowego w kształcie U ma tylko jedną płytkę rurową, a oba końce rury są mocowane na tej samej płytce rurowej.
Cechą charakterystyczną tego rodzaju wymiennika ciepła jest to, że zestaw rur można swobodnie teleskopyzować,i napięcie cieplne nie będzie spowodowane różnicą temperatury między rurą a powłoką, a wydajność kompensacji cieplnej jest dobra; Długość rury jest dwukrotna, przepływ jest długi, przepływ jest wysoki, wydajność przenoszenia ciepła jest dobra; Silna nośność;Zestaw rur można wyciągnąć z muszli, łatwy w naprawie i czyszczeniu, a konstrukcja jest prosta i koszt jest tani.i ponieważ promień gięcia wewnętrznej rurki nie może być zbyt mały, przewód dystrybucyjny w środku płyty przewodowej nie jest zwarty, więc liczba przewodu nie może być zbyt duża, a w środkowej części wiązki przewodu występuje luka,tak, że przepływ powłoki jest łatwy do zwarcia i wpływać na przepływ ciepła powłokiPonadto, aby zrekompensować rozcieńczenie ściany rurociągu po gięciu, w przypadku części rurociągu prostego należy zastosować rurę z grubszą ścianą.odpowiedni tylko dla ściany powłoki różnica temperatury jest duża, lub medium powłoki łatwe do skalowania i medium rury czyste i niełatwe do skalowania, wysoka temperatura, wysokie ciśnienie, korozyjne.
