| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | YUHONG |
| Orzecznictwo: | ISO9001-2008, API 5L, API 5CT |
| Numer modelu: | GOST9941-81 |
| Minimalne zamówienie: | 500 KG |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | OBUDOWA ZE SKLEJKI, PAKIET, TKANA TORBA |
| Czas dostawy: | Zależy od ilości |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | 100 ton miesięcznie |
| Specyfikacja: | BS6323 Część 5 ERW 1, ERW 2, ERW 3, ERW 4, ERW 5 | Klasa: | 12X18H12T |
|---|---|---|---|
| OD: | 3/4" (19,05), 1" (25,4), 1-1/4" (31,75), 1-1/2" (38,1), 2" (50,8), 2-1/2&qu | Rodzaj: | 1KM, GKM, NKM, NZF |
| Harmonogram: | BWG10, 12, 14, 16, 18, 20, 22, 25 | Materiał: | Stal węglowa |
| High Light: | Wydajność w rurze kotłowej,Rury kotłowe ze stali niskoemisyjnej,ERW1 Rurka kotłowa |
||

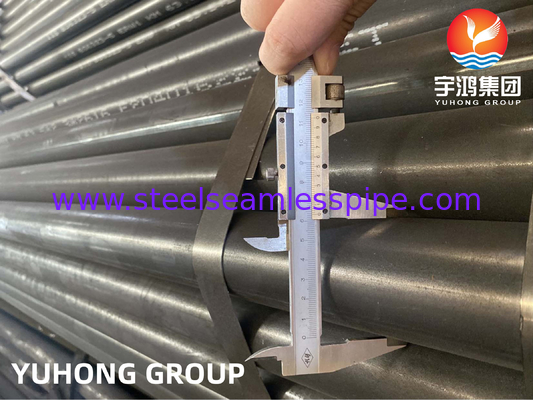

BS 6323-5 ERW1 KM Rurka kotłowa
BS 6323-5 ERW1 KM Boiler Tube jest brytyjską normą specyfikacją dla rur ze stali węglowej spawanych na oporność elektryczną (ERW) stosowanych w zastosowaniach kotłowych.Wartość ERW1 wskazuje, że rurę wykonano z materiału ze stali niskoemisyjnejW niniejszej specyfikacji określono wymagania dotyczące wymiarów, właściwości mechanicznych i właściwości mechanicznych.,i badania rur kotłowych w celu zapewnienia ich bezpiecznej i niezawodnej pracy w zastosowaniach kotłowych przemysłowych.
Stopień stali i skład chemiczny:
| Projekt naród |
Zestawy chemiczne (analiza łodyg) | Właściwości mechaniczne | |||||||||||||
| C | Tak. | Mn | P | S | KM (w stanie spawanym) | GMK i GZF (przegrane) | NKM i NZF (normalizowane) | ||||||||
| Max. | Max. | Max. | Max. | Max. | Re Min. |
Rm Min. |
A min |
A Min. |
Re Min. |
Rm Min. |
A Min. |
Re Min. |
Rm Min. |
A Min. |
|
| D/a≤ 20 |
D/a> 20 |
||||||||||||||
| % | % | % | % | % | N/m m2 |
N/m m2 |
% | % | N/m m2 |
N/m m2 |
% | N/m m2 |
N/m m2 |
% | |
| ERW 1 | 0.13 | - Nie. | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | - Nie. | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | - Nie. | - Nie. | 340 | 490 | 20 |
| Średnica | Tolerancja | |||
| 1 | 2 | 3 | ||
| / Przesyłam | Do i włącznie | Warunek KM D/a | GKM, GZF,NKM, NZF warunek 20 |
|
| ≤ 40 GKM,GZF, | ||||
| NKM, warunek NZF≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ± 0.12 | ± 0.18 | ± 0.24 | |
| 20 | 30 | ± 0.15 | ± 0.22 | ± 0.30 |
| 30 | 50 | ± 0.20 | ± 0.30 | ± 0.40 |
| 50 | 70 | ± 0.25 | ± 0.37 | ± 0.50 |
| 70 | 90 | ± 0.30 | ± 0.45 | ± 0.60 |
| 90 | 110 | ± 0.35 | ± 0.52 | ± 0.70 |
| 110 | 130 | ± 0.45 | ± 0.68 | ± 0.90 |
| 130 | 150 | ± 0.55 | ± 0.82 | ± 1.10 |
| 150 | 170 | ± 0.65 | ± 0.97 | ± 1.30 |
| 170 | ± 0,75% zewnętrznego | ± 1% średnicy zewnętrznej | ±1,5% średnicy zewnętrznej | |
| średnica |
||||
| Rozmiary rur dla wymienników ciepła i kondensatorów oraz kotłów | |||||||||||
| Średnica zewnętrzna | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Gęstość ściany mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | Calownik | Masa kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 i pół | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 i pół | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 i pół | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Kształt rury:Prosto i zgięte w kształcie U, wypięte i zwinięte | |||||||||||
| Rury ze stali nierdzewnej:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216-5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
|
Węglowa i stopowa rurka stalowa:A/SA178, A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214, SA423 |
|||||||||||
Zastosowanie
Przedsiębiorstwa wydobywające ropę naftową na morzu
Produkcja energii
Petrochemikalia
Przetwarzanie gazu
Produkty chemiczne specjalistyczne
Produkty farmaceutyczne
Sprzęt farmaceutyczny
Urządzenia chemiczne
Sprzęt do wody morskiej
Wymienniki ciepła
Kondensatory
Przemysł celulozowo-papierniczy
