Rury bezszwowe ze stopem miedzi ASTM B111 C44300 C68700 C70600 C71500 Kondensator Chłodnia powietrza

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	YUHONG HOLDING GROUP
Orzecznictwo:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numer modelu:	C44300, C68700, C70600, C71500

Zapłata:

Minimalne zamówienie:	100 kg
Cena:	negocjowalne
Szczegóły pakowania:	Opakowanie z drewnianym pudełkiem
Czas dostawy:	15-20 dni
Zasady płatności:	L/C, T/T
Możliwość Supply:	Zgodnie z życzeniem klienta

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (290)

Bezszwowa rura ze stali nierdzewnej (277)

Dwustronna rura ze stali nierdzewnej (127)

Dwustronna rura ze stali nierdzewnej (29)

Rurka igłowa (107)

Fin Tube (631)

Wymiennik ciepła (17)

Rura wymiennika ciepła (424)

Zestaw rur wymiennika ciepła (37)

Arkusz rurowy wymiennika ciepła (116)

wyłącznik wymiennika ciepła (36)

Klimatyzer (8)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (57)

Spawana rura ze stali nierdzewnej (114)

Nikiel rur (261)

Rura ze stopu niklu (79)

Rura ze stopu miedzi (227)

Rura ze stali stopowej (184)

Rurka tytanowa (10)

Jasna rura wyżarzana (153)

Rura kotła (145)

okucie stalowe (804)

Kołnierz stalowy (590)

Inni (391)

Elementy okładzin (7)

Szczegółowy opis produktu

Standard:	ASTM B111, ASTM B88, ASTM B288, ASTM B688	Materiał:	C44300 , C68700 , C70600, C71500
Rodzaj produktów:	Bezszwowa rurka, spawana rurka,	TPI:	BV, SGS
Pakiet:	Drewniana obudowa / żelazna obudowa /
Podkreślić:	copper nickel pipes , copper alloy pipe

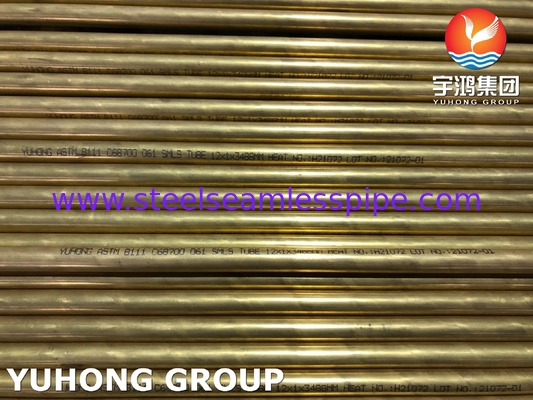

Rury bezszwowe ze stopem miedzi ASTM B111 C44300 C68700 C70600 C71500 Kondensator Chłodnia powietrza

ASME SB111 (American Society of Mechanical Engineers) and ASTM B111 (American Society for Testing and Materials) standards specify the requirements for seamless copper and copper-alloy tubes used in heat exchangersWśród stopów objętych niniejszymi normamiC70600 (stopień miedzi-niklu 90/10)jest szeroko stosowany ze względu na swoje doskonałe właściwości mechaniczne i wyjątkową odporność na korozję, zwłaszcza w środowisku morskim.

Miedź lub stop miedzi	Wcześniejsze stosowanie	Rodzaj metalu
Numer UNS	Wyznaczenie	Rodzaj metalu
C10200	OF	Bez tlenu bez pozostałych deoksydantów
C12000	DLP	Fosforowany fosfor o niskim poziomie pozostałości
C12200	DHP	Fosforowany fosfor o wysokim poziomie pozostałości
C14200	DPA	fosforyzowane, arseniczne
C19200	-	fosforyzowane, 1% żelaza
C23000	-	Z czerwonej mosiądzy
C28000	-	Muntz Metal
C44300	-	Admirality Metals, B, C i D.
C44400	-	-
C44500	-	-
C60800	-	Aluminiowy Brąz
C68700	-	Aluminiowa mosiądz, B
C70400	-	95-5 Miedź-nikel
C70600	-	90-10 Miedź-nikel
C71000	-	80-20 Miedź-nikel
C71500	-	70-30 Miedź-nikel
C71640	-	Miedź-nikel-żelazo-mangan
C72200	-	-

Tabela 1 Wymogi chemiczne

Skład, %
Miedź lub stop miedzi UNS nr.	MiedźA	Płytka	Aluminiowe	Włókiennicze	Ołów, maksymalnie	Żelazo	Zynk	Managnese	Arsen	Antimon	Fosfor	Chro mium	Inne nazwane pierwiastki
C10200	99.95 min.	-	-	-	-	-	-	-	-	-	-	-	-
C12000	99.90 min.	-	-	-	-	-	-	-	-	-	0.004-0.012	-	-
C12200	99.9 min.	-	-	-	-	-	-	-	-	-	0.015-0.040	-	-
C14200	99.40 min.	-	-	-	-	-	-	-	0.15-0.50	-	0.015-0.040	-	-
C19200	98.7 min.	-	-	-	-	0.8-1.2	-	-	0.15-0.50	-	0.01-0.04	-	-
C23000	84.0-86.0	-	-	-	0.05	0.05 maksymalnie	remalnder	-	-	-	-	-	-
C28000	59.0-63.0	-	-	-	0.30	0.07 maksymalnie	reszta	-	-	-	-	-	-
C44300	70.0-73.0	0.9-1.2	-	-	0.07	0.06 maksymalnie	reszta	-	0.02-0.06	-	-	-	-
C44400	70.0-73.0	0.9-1.2	-	-	0.07	0.06 maksymalnie	reszta	-	-	0.02-0.10	-	-	-
C44500	70.0-73.0	0.9-1.2	-	-	0.07	0.06 maksymalnie	reszta	-	-	-	0.02-0.10	-	-
C60800	reszta	-	5.0-6.5	-	0.10	0.10 max.	-	-	0.02-0.35	-	-	-	-
C68700	76.0-79.0	-	1.8-2.5	-	0.07	0.06 maksymalnie	reszta	-	0.02-0.10	-	-	-	-
C70400	reszta	-		4.8-6.2	0.05	1.3-1.7	1.0max	0.30-0.8	-	-	-	-	-
C70600	reszta	-		9.0-11.0	0.05^B	1.0-1.8	1.0max^B	1.0max	-	-	^B	-	^B
C71000	reszta	-		19.0-23.0	0.05^B	0.50-1.0	1.0max^B	1.0max	-	-	^B	-	^B
C71500	reszta	-		29.0-33.0	0.05^B	0.40-1.0	1.0max^B	1.0max	-	-	^B	-	^B
C71640	reszta	-		29.0-32.0	0.05^B	1.7-2.3	1.0max^B	1.5-2.5	-	-	^B	-	^B
C72200	reszta	-		15.0-18.0	0.05^B	0.50-1.0	1.0max^B	1.0max	-	-	^B	0.30 - 0.70	^B

^AWyroby z miedzi (w tym srebra),
^BJeżeli produkt przeznaczony jest do późniejszych zastosowań spawalniczych, a nabywca tak określił, cynk wynosi maksymalnie 0,50%,
Ołów maksymalnie 0,02%, fosfor maksymalnie 0,02%, siarka maksymalnie 0,02% i węgiel maksymalnie 0,05%.
Po przeanalizowaniu wszystkich elementów w tabeli 1 ich suma jest taka jak przedstawiona w poniższej tabeli.

Zestaw miedzi UNS nr.	Miedź plus nazwane pierwiastki.% min
C23000	99.8
C28000	99.7
C44300	99.6
C44400	99.6
C44500	99.6
C68700	99.5

TABLETA 2 Wymagania dotyczące rozciągania

Miedź lub stop miedzi UNS nr.	Określenie temperatury		Wytrzymałość na rozciąganie min ksi^A	Siła wydajności^Bmin ksi^A	Wyciąganie w 2 cali, min%
Miedź lub stop miedzi UNS nr.	Standardowy	Były	Wytrzymałość na rozciąganie min ksi^A	Siła wydajności^Bmin ksi^A	Wyciąganie w 2 cali, min%
C0010/R0010 - Wartość ekspozycji	H55	pociągnięte światłem	36	30	- Nie.
C0010/R0010 - Wartość ekspozycji	H80	wyciągnięte	45	40	- Nie.
C19200	061	wygrzewane	38	12	- Nie.
C23000	061	wygrzewane	40	12	- Nie.
C28000	061	wygrzewane	50	20	- Nie.
C0030/R0050	061	wygrzewane	45	15	- Nie.
C60800	061	wygrzewane	50	19	- Nie.
C68700	061	wygrzewane	50	18	- Nie.
C70400	061	wygrzewane	38	12	- Nie.
C70400	H55	pociągnięte światłem	40	30	- Nie.
C70600	061	wygrzewane	40	15	- Nie.
C70600	H55	pociągnięte światłem	45	35	- Nie.
C71000	061	wygrzewane	45	16	- Nie.
C71500	061	wygrzewane	52	18	- Nie.
C71500	-	-	-	-	-
Gęstości ścian do 0,048 cali, włącznie	HR50	wyciągnięte, zwalniane ze stresu	72	50	12
Gęstość ścian powyżej 30 cm.	HR50	wyciągnięte, zwalniane ze stresu	72	50	15
C71640	061	wygrzewane	63	25	- Nie.
C71640	HR50	wyciągnięte, zwalniane	81	58	- Nie.
C72200	061	wygrzewane	45	16	- Nie.
C72200	H55	pociągnięte światłem	50	30	- Nie.

TABLETA 3 Wymagania dotyczące rozszerzenia

Temper Designatio		Miedź lub stop miedzi UNS nr.	Rozszerzenie średnicy zewnętrznej Tbue, w procentach od pierwotnej średnicy zewnętrznej
Standardowy	Były	Miedź lub stop miedzi UNS nr.
061	wygrzewane	C19200	30
		C23000	20
		C28000	15
		C0050/R0050 i C0050/R0050	20
		C60800	20
		C68700	20
		C70400	30
		C70600	30
		C71000	30
		C71500	30
		C71640	30
		C72200	30
H55	pociągnięte światłem	C0010/R0010	20
		C14200	20
		C70400	20
		C70600	20
		C72200	20
HR50	Wciągnięte, zmniejszone stresem	C71500	20
HR50	wyciągnięte twardo, wygrzewane na końcu	C0010/R0050	30

TABLETA 4 Głębokość wody

Gęstość ściany rurki, w.	Rurka zewnętrzna średnica, w.
Gęstość ściany rurki, w.	Powyżej 1⁄4 do 3⁄4, włącznie	Powyżej 3⁄4 do 1 1⁄4, włącznie	Powyżej 11⁄4 do 31⁄3, włącznie.
Powyżej 0,017-0.032	0.005	0.006	0.007
0.032-0.049, włącznie	0.006	0.006	0.0075
0.049-0.083, włącznie	0.007	0.0075	0.008
0.083-0.109, włącznie	0.0075	0.0085	0.0095
0.109-0.120, włącznie	0.009	0.009	0.011

TABELKA 5 Średnica wiertanych otworów

Rurka zewnętrzna średnica, w.	Średnica otworów, wewnątrz.	Wiertło nr.
1⁄4-3⁄4, włącznie	0.025	72
Powyżej 3⁄4-1, włącznie	0.031	68
Powyżej 1-11⁄4, włącznie	0.036	64
Powyżej 11⁄4-11⁄2, włącznie	0.042	58
Powyżej 11⁄2-13⁄4, włącznie	.0046	56
Powyżej 13⁄4-2, włącznie	0.052	55

Badanie hydrostatyczne - Każda rurka musi wytrzymać wewnętrzne ciśnienie hydrostatyczne, bez wykazywania oznak wycieku
wystarczające do poddania materiału naprężeniu włókna 7000 psi, określonemu według następującego równania dla cienkiej dziury,
Rurka nie musi być badana przy ciśnieniu hydrostatycznym powyżej 1000 psi, chyba że jest tak określone.

P = 2St/(D-0,8t), gdzie:
P = ciśnienie hydrostatyczne, psig.
t = grubość ściany rury, w.
D = zewnętrzna średnica rury. w., oraz
S = dopuszczalne naprężenie materiału, psi.

TABLETA 6 Tolerancje w zakresie średnicy

Średnica zewnętrzna, wewnątrz	Gęstość ściany, w.
	0.020^A 0.022 0.025 0.028	0.032	0.035	0.042	0.049 i więcej
	Tolerancja średnicy, plus i minus.
Do zera.500, włącznie	0.003	0.0025	0.0025	0.0025	0.0025
Powyżej 0,500-0.740, włącznie	0.0040	0.004	0.004	0.0035	0.003
Powyżej 0,500-7.40, włącznie	0.0060	0.006	0.005	0.0045	0.004
Powyżej 0,740-1.000, włącznie	- Nie.	0.009	0.008	0.006	0.045
Powyżej 1,250-1.375, włącznie	- Nie.	- Nie.	- Nie.	0.008	0.005
Powyżej 1,375-2.000, włącznie	- Nie.	- Nie.	- Nie.	- Nie.	0.006

^{A Tolerancje w tej kolumnie mają zastosowanie wyłącznie do lekkich i wyciągniętych temperatur.
Tolerancje dla wygrzewanych harcerzy są takie, jakie zostały uzgodnione między producentem a nabywcą.}

TABLETA 7 Tolerancje grubości ściany, plus i minus.

Gęstość ścian, wchodź.	Na zewnątrz, Diameter, wewnątrz.
Gęstość ścian, wchodź.	Powyżej 1⁄8 do 5⁄8, włącznie	Powyżej 5⁄8 do 1, włącznie	Powyżej 1 do 2, włącznie
0.020, włącznie z 0.032	0.003	0.003	- Nie.
0.032, włącznie z 0.035	0.003	0.003	0.004
0.035, włącznie z 0.058	0.004	0.0045	0.0045
0.058, włącznie z 0.083	0.0045	0.005	0.005
0.083, włącznie z 0.120	0.005	0.0065	0.0065
0.120, włącznie z 0.134	0.007	0.007	0.0075

TABLETA 8 Tolerancje w zakresie długości

Długość określona, ft	Tolerancja, wszyscy plus.
Do 15	3/32
Powyżej 15-20, włącznie	1/8
Powyżej 20-30 lat, włącznie	5/32
Powyżej 30-60, włącznie	3/8
Powyżej 60-100, włącznie^A	1/2

^ADługość rur kondensatorów powyżej 100 stóp nie jest obecnie potrzebna.
Wartości tolerancji dla długości w grubościach ścian wynoszą 0.020, włączając 0,032, zgodnie z uzgodnieniem
między producentem lub dostawcą a nabywcą.

Rurka, na zewnątrz, średnica, w środku.	Tolerancja
Do 5⁄8, włącznie	0.010 w.
Powyżej 5⁄8	00,016 cali/calo średnicy

W przypadku niezgodności właściwości i składy chemiczne wymienione w niniejszej specyfikacji:
określa się zgodnie z następującymi metodami ASTM:

Badanie	Oznaczenie ASTM
Analiza chemiczna	B 170^A,E53,E54,E62,E75,E478
Owoce	E112
Rozszerzenie (badanie szpilkowe)	B153
Nitrat rtęci	B154
Napięcie	E8
Badanie nieniszczące	E243

^AOdniesienie do specyfikacji B170 odnosi się do sugerowanych metod chemicznych w jej załączniku.
Kiedy Komitet E-1 przetestował i opublikował metody analizy niskich zanieczyszczeń miedzi.
załącznik do specyfikacji B 170 zostanie usunięty.

Zastosowanie (Informacje niezwiązane z prawem)

X1. Gęstość miedzi i stopów miedzi

X1.1 Gęstość stopów objętych niniejszą specyfikacją jest podana w tabeli X1.1.

TABLETA X1.1 Gęstość

Miedź lub stop miedzi UNS nr.	Gęstość, lb.in³
C0010/R0010 - Środki zabezpieczające	0.323
C19200	0.320
C23000	0.316
C28000	0.303
C0050/R0050 i C0050/R0050	0.308
C60800	0.295
C61300, C61400	0.285
C68700	0.301
C70400	0.323
C70600	0.323
C71000	0.323
C71500	0.323
C71640	0.323
C72200	0.323
