Kute ze stali nierdzewnej, A182 F304L, F316L, ASME B16.11, NPT, SW, 90 ° ELOW, 3000 #, 6000 #, 1/2 "

Kute ze stali nierdzewnej, A182 F304L, F316L, ASME B16.11, NPT, SW, 90 ° ELOW, 3000 #, 6000 #, 1/2 "

Kolano ze stali kutej: 45 stopni, 90 stopni, 180 stopni A-182 / A105 S / W i SCRD, B16.11,

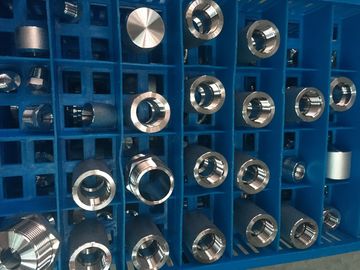

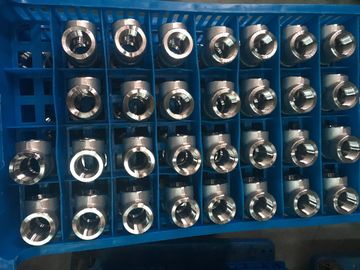

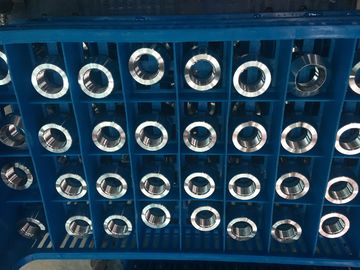

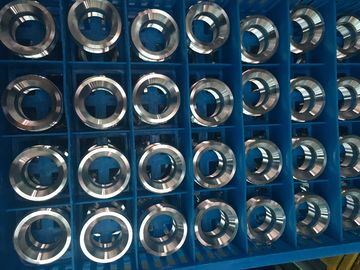

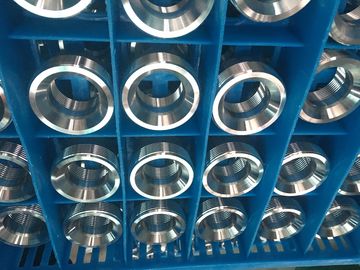

Zdjęcia produktów i rysunki

Kolano 90 stopni (SW) Kolanko 45 stopni (SW) Koszulka (SW) Boczne (SW) Krzyż (SW) Łączniki do spawania gniazd

Dane wymiarowe spawane w gnieździe

1/8 "do 4" zgrzewane gniazdo z klasą 3000, zgrzewane gniazdo z 1/8 "do 4", zgrzewane gniazdo 1/2 "do 2", klasa 9000

Klasa 3000 1/8 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 ZA 7/8 7/8 31/32 1 1/8 1 5/16 1 1/2 1 3/4 2 2 3/8 3 3 3/8 4 3/16 b 29/32 29/32 1 1/16 1 5/16 1 9/16 1 27/32 2 7/32 2 1/2 3 1/32 3 11-16 4 5/16 5 3/4 do 0,420 0,555 0,690 0,855 1,065 1.330 1,675 1,915 2,406 2,906 3.535 4.545 re 3/8 3/8 3/8 3/8 1/2 1/2 1/2 1/2 5/8 5/8 5/8 3/4 mi 7/16 7/16 17/32 5/8 3/4 7/8 1 1/16 1 1/4 1 1/2 1 5/8 2 1/4 2 5/8 Klasa 6000 1/8 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 ZA - - - 1 5/16 1 1/2 1 3/4 2 2 3/8 2 1/2 3 1/4 3 3/4 4 1/2 b - - - 1 9/16 1 27/32 2 7/32 2 1/2 3 1/32 3 11/32 4 4 3/4 6 do - - - 0,855 1,065 1.330 1,675 1,915 2,406 2,906 3.535 4.545 re - - - 3/8 1/2 1/2 1/2 1/2 5/8 5/8 5/8 3/4 mi - - - 3/4 7/8 1 1/16 1 1/4 1 1/2 1 5/8 2 1/4 2 1/2 2 3/4 Klasa 9000 　 1/8 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 ZA - - - 1 1/2 1 3/4 2 2 3/8 2 1/2 3 - - - b - - - 1 27/32 2 7/32 2 1/2 3 1/32 3 11/32 3 11-16 - - - do - - - 0,855 1,065 1.330 1,675 1,915 2,406 - - - re - - - 3/8 1/2 1/2 1/2 1/2 5/8 - - - mi - - - 1 1 1/8 1 1/4 1 3/8 1 1/2 2 1/8 - - -

ASME / ANSI B16.1 - 1998 - Kołnierze do rur żeliwnych i kołnierzowe

Norma dla klas 25, 125, 250 Kołnierze z żeliwa i kształtki z kołnierzem obejmuje:

(a) oceny ciśnienia i temperatury,

• (b) rozmiary i sposób oznaczania otworów złączek redukcyjnych,
• (c) oznakowanie,
• (d) minimalne wymagania dla materiałów,
• (e) wymiary i tolerancje,
• (f) wymiary sworzni, nakrętek i uszczelek oraz
• (g) testy.

ASME / ANSI B16.3 - 1998 - Okucia z żeliwa ciągliwego

Niniejszy standard dla gwintowanych łączników z żeliwa ciągliwego Klasy 150 i 300 stanowią wymagania dla następujących elementów:

• (a) oceny ciśnienia i temperatury
• (b) wielkość i sposób oznaczania otworów złączek redukcyjnych
• (c) oznakowanie
• (d) materiały
• (e) wymiary i tolerancje
• (f) gwintowanie
• (g) powłoki

ASME / ANSI B16.4 - 1998 - Okucia z żeliwa

Niniejszy standard dla łączników z szarego żelaza, Klasy 125 i 250 obejmuje:

• (a) oceny ciśnienia i temperatury
• (b) wielkość i sposób oznaczania otworów złączek redukcyjnych
• (c) oznakowanie
• (d) materiał
• (e) wymiary i tolerancje
• (f) gwintowania, oraz
• (g) powłoki

ASME / ANSI B16.5 - 1996 - Kołnierze rurowe i kołnierzowe

Standardowe kołnierze i kołnierze ASME B16.5 - 1996 obejmują parametry ciśnienia, temperatury, tolerancje, oznaczenia, testy i metody oznaczania otworów na kołnierze i kołnierze.

Norma obejmuje kołnierze o oznaczeniach klasy odporności 150, 300, 400, 600, 900, 1500 i 2500 w rozmiarach NPS 1/2 do NPS 24, z wymaganiami podanymi zarówno w jednostkach metrycznych, jak i amerykańskich. Norma ogranicza się do kołnierzy i armatury kołnierzowej wykonanych z odlewów lub materiałów kutych oraz kołnierzy zaślepiających i niektórych kołnierzy redukcyjnych wykonanych z odlewu, kutej lub z materiałów płytowych. W niniejszej normie zawarte są również wymagania i zalecenia dotyczące śrub z kołnierzem, uszczelek kołnierzowych i połączeń kołnierzowych.

ASME / ANSI B16.9 - 2001 - Fabrycznie wykonane stalowe łączniki obrotowe

Niniejsza norma obejmuje ogólne wymiary, tolerancje, oceny, testy i oznaczenia dla kutych fabrycznie łączników spawanych fabrycznie w rozmiarach od NPS 1/2 do 48 (DN 15 do 1200).

ASME / ANSI B16.10 - 2000 - Bezpośrednie wymiary zaworów i ich wymiary od początku do końca

Niniejsza norma dotyczy wymiarów bezpośrednich i końcowych zaworów typu "straight-to-end" oraz wymiarów zaworów kątowych od środka do środka i od środka do końca. Jego celem jest zapewnienie wymienności instalacji dla zaworów o danym materiale, wielkości typu, klasy znamionowej i połączenia końcowego

ASME / ANSI B16.11 - 2001 - Kute łączniki ze stali, spawanie w gnieździe i gwintowanie

Niniejsza norma obejmuje parametry, wymiary, tolerancje, oznaczenia i wymagania materiałowe dla kształtek kutych, zarówno zgrzewanych, jak i gwintowanych.

ASME / ANSI B16.12 - 1998 - Okucia drenażowe z żeliwa

Niniejsza norma dla gwintowanych połączeń drenażowych z żeliwa obejmuje:

• (a) wielkość i sposób oznaczania otworów w łącznikach redukcyjnych
• (b) oznakowanie
• (c) materiały
• (d) wymiary i tolerancje
• (e) gwintowanie
• (f) żebra
• (g) powłoki
• (h) dysze wylotowe ukośne, wałki wejściowe, płyty podstawy i otwory pod śruby fundamentowe (patrz tabele 1 i 2).

ASME / ANSI B16.14 - 1991 - Wtyczki rurowe, tuleje i nakrętki zabezpieczające z gwintem rurowym

Niniejszy standard dla wtyków rurowych, tulei i nakrętek zabezpieczających z gwintami rurowymi obejmuje:

• (a) oceny ciśnienia i temperatury:
• (b) rozmiar;
• (c) oznakowanie;
• (d) materiały;
• (e) wymiary i tolerancje;
• (f) gwintowanie; i
• (g) zbieżność wzoru.

ASME / ANSI B16.15 - 1985 (R1994) - Odlew z brązu

Ta norma dotyczy przede wszystkim odlewów z brązu z gwintem klasy 125 i klasy 250. Pewne wymagania odnoszą się również do kutych lub kutych odlewów, tulei, złączek i nakrętek. Niniejszy standard obejmuje:

• (a) oceny ciśnienia i temperatury;
• (b) wielkość i sposób oznaczania otworów redukcyjnych łączników rurowych;
• (c) oznakowanie;
• (d) minimalne wymagania dotyczące jakości odlewu i materiałów;
• (e) wymiary i tolerancje w amerykańskich jednostkach zwyczajowo-metrycznych (SI);
• (f) gwintowanie.

ASME / ANSI B16.18 - 1984 (R1994) - Złączki ciśnieniowe ze stopu miedzi ze stopu miedzi

Niniejszy standard dla łączników ciśnieniowych ze stopu miedzi ze stopów miedzi, przeznaczonych do stosowania z miedzianą rurą wodną, ​​ustanawia wymagania dla:

• (a) Oceny ciśnienia i temperatury;
• (b) Skróty dla połączeń końcowych;
• (c) Rozmiary i sposób oznaczania otworów okuć;
• (d) Znakowanie;
• (e) Materiał;
• (f) Wymiary i tolerancje; i
• (g) Testy.

ASME / ANSI B16.20 - 1998 - Metalowe uszczelki do kołnierzy rurowych z połączeniem pierścieniowym, spiralnymi i płaszczowymi

Norma ta obejmuje materiały, wymiary, tolerancje i oznaczenia dla metalowych uszczelek pierścieniowych, spiralnie zwijanych uszczelek metalowych oraz uszczelek z płaszczem metalowym i materiału wypełniającego. Uszczelki te są odpowiednie wymiarowo do stosowania z kołnierzami opisanymi w standardach kołnierza wzorcowego ASME / ANSI B16.5, ASME B16.47 i API-6A. Norma ta obejmuje spiralnie zwijane uszczelki metalowe i uszczelki z płaszczem metalowym do stosowania z płaskimi kołnierzami czołowymi i płaskimi. Zastępuje API-601 lub API-601.

ASME / ANSI B16.21 - 1992 - Niemetalowe uszczelki płaskie do kołnierzy rurowych

Niniejsza norma dotycząca niemetalowych uszczelek płaskich do połączeń śrubowych kołnierzowych w rurociągach obejmuje:

• (a) rodzaje i rozmiary;
• (b) materiały;
• (c) wymiary i dopuszczalne tolerancje.

ASME / ANSI B16.22 - 1995 - Złączki ciśnieniowe ze stopu miedzi i kutego miedzi

Standard ustanawia specyfikacje dotyczące miedzi kutej i kutego stopu miedzi, złącza lutowane, bezszwowe, przeznaczone do stosowania z bezszwową rurą miedzianą zgodną z ASTM B 88 (wodne i ogólne instalacje hydrauliczne), B 280 (klimatyzacja i serwis chłodniczy), oraz B 819 (systemy gazów medycznych), jak również łączniki przeznaczone do montażu z materiałami lutowniczymi zgodnymi z ASTM B 32, materiałami lutowniczymi zgodnymi z AWS A5.8 lub ze zwężanymi gwintami rur zgodnymi z ASME B1.20.1. Ten standard jest powiązany z ASME B16.18, który obejmuje odlewane złącza ciśnieniowe ze stopu miedzi. Zapewnia wymagania dotyczące dopasowywania końcówek odpowiednich do lutowania. Niniejszy standard obejmuje:

• (a) oceny temperatury ciśnienia;
• (b) skróty dla połączeń końcowych;
• (c) wielkość i sposób oznaczania otworów okuć;
• (d) oznakowanie;
• (e) materiał;
• (f) wymiar i tolerancje; i
• (g) testy.

ASME / ANSI B16.23 - 1992 - Złączki drenażowe ze spawania ze stopu miedzi (DWV)

Standard ustala specyfikacje złączek do spawania ze stopu lutowniczego ze stopu miedzi, zaprojektowanych do stosowania w systemach odpływowych, odpadowych i wentylacyjnych (DWV). Osprzęt ten jest przeznaczony do stosowania z miedzianą rurą bezszwową zgodnie z ASTM B 306, miedzianą rurą odpływową (DWV), a także z łącznikami przeznaczonymi do montażu z materiałami lutowniczymi zgodnymi z ASTM B 32 lub stożkowymi gwintami rur zgodnymi z ASME B1.20.1 . Ten standard jest powiązany z łącznikami drenażowymi ze stali stopowej ASME B16.29, kutego miedzi i kutego miedzi - DWV. Zapewnia wymagania dotyczące dopasowywania końcówek odpowiednich do lutowania. Ten standard obejmuje:

• (opis;
• (b) wysokość (nachylenie);
• (c) skróty dla połączeń końcowych;
• (d) rozmiary i metody projektowania otworów do złączek redukcyjnych;
• (e) oznakowanie;
• (f) materiał; i
• (g) wymiary i tolerancje.

ASME / ANSI B16.24 - 1991 (R1998) - Kołnierze do rur ze stopu miedzi i kołnierza z odlewu

Ta norma dla klas 25, 125, 250 i 800 kołnierzy z żeliwa i kształtek z kołnierzem obejmuje:

• (a) oceny temperatury ciśnienia,
• (b) rozmiary i metody wyznaczania otworów dla zmniejszonych okuć,
• (c) oznakowanie,
• (d) minimalne wymagania dla materiałów,
• (e) wymiary i tolerancje,
• (f) wymiary śrub, nakrętek i uszczelek, oraz
• (g) testy.

ASME / ANSI B16.25 - 1997 - Buttwelding Ends

• Norma obejmuje przygotowanie końcówek do zgrzewania doczołowego elementów rurociągów, które mają zostać połączone w system rurociągów za pomocą spawania. Obejmuje on wymagania dotyczące skosów spawalniczych, do kształtowania zewnętrznego i wewnętrznego elementów grubościennych oraz do przygotowania wewnętrznych końcówek (w tym wymiarów i tolerancji). Pokrycie obejmuje przygotowanie do stawów z następującymi.
• (a) bez pierścieni oporowych;
• (b) podzielone lub nieciągłe pierścienie oporowe;
• (c) stałych lub ciągłych pierścieni oporowych;
• (d) zużywające się pierścienie wkładek;
• (e) wolfram gazowy to spawanie (GTAW) przejścia graniowego. Szczegóły dotyczące przygotowania do dowolnego pierścienia oporowego należy podać przy zamawianiu komponentu.

ASME / ANSI B16.26 - 1988 - Okucia ze stopu miedzi z odlewu do rozszerzanych rur miedzianych

Niniejszy standard dla łączników ze stopu miedzi z kielichem miedzianym obejmuje:

• (a) ocena ciśnienia;
• (b) materiał;
• (c) rozmiar;
• (d) gwintowanie;
• (e) oznakowanie.

ASME / ANSI B16.28 - 1994 - Kowalstwo kute Spawanie z przyspieszeniem

Niniejsza norma obejmuje oceny, całkowite wymiary, badania, tolerancje i oznaczenia dla kutych węgli i stali stopowych, ale przyspawanie krótkich kolan i powrotów. Określenie kute oznacza kształtki wykonane z rury, rury, płyty lub odkuwki.

ASME / ANSI B16.29 - 1994 - Łączniki drenażowe ze stopu miedzi kutego i kutego z miedzi (DWV)

Norma dla kutych miedzianych i kutych złączek spustowych ze stopu miedzi, zaprojektowanych do stosowania z drenażem miedzianym, obejmuje:

• (opis,
• (b) Wysokość (nachylenie),
• (c) Skróty dla połączeń końcowych,
• (d) Rozmiary i metoda wyznaczania otworów do redukcji złączek,
• (e) Znakowanie,
• (f) Materiał,
• (g) Wymiary i tolerancje.

ASME / ANSI B16.33 - 1990 - Ręczne metalowe zawory gazowe do stosowania w systemach rurociągów gazowych Do 125 psig

Informacje ogólne Niniejsza norma obejmuje wymagania dotyczące obsługiwanych ręcznie zaworów metalowych o rozmiarach od NPS 1.2 do NPS 2, do instalacji na zewnątrz jako zawory odcinające gazu na końcu linii obsługowej gazu oraz przed regulatorem gazu i miernikiem, w których wyznaczone ciśnienie skrajni przewodów gazowych system nie przekracza 125 psi (8,6 bara). Norma ma zastosowanie do zaworów pracujących w środowisku o temperaturze od .20 stopni F do 150 stopni F (.29 stopni C i 66 stopni C). Konstrukcja Niniejszy standard określa minimalne możliwości, właściwości i właściwości, jakie musi posiadać zawór w momencie produkcji, aby można go było uznać za odpowiedni do stosowania w systemach rurociągów gazowych.

ASME / ANSI B16.34 - 1996 - Zawory - Kołnierzowe, gwintowane i spawane

Norma ta ma zastosowanie do nowej konstrukcji zaworu i obejmuje klasyfikację ciśnienia i temperatury, wymiary, tolerancje, materiały, wymagania badań nieniszczących, badania i oznakowanie odlewanych, kutych i wytwarzanych kołnierzowych, gwintowanych i spawania oraz zawory waflowe lub bezskrętne ze stali Stopy niklowe i inne stopy przedstawione w tabeli 1. Zawory waflowe lub bezskrętowe, z łbem śrubowym lub śrubami przelotowymi, montowane między kołnierzami lub kołnierzem, należy traktować jako kołnierzowe zawory końcowe.

ASME / ANSI B16.36 - 1996 - Kołnierze kryzy

Niniejsza norma obejmuje kołnierze (podobne do tych ujętych w ASME B16.5), które mają połączenia różnicowe ciśnienia kryzy. Zakres jest ograniczony do następujących:

• (a) zgrzewanie kołnierzy szyjkowych Klasy 300, 400, 600, 900, 1500 i 2500
• (b) nasuwana i gwintowana klasa 300

• Mierniki przepływu z dyszami, dyszą i Venturiego

ASME / ANSI B16.38 - 1985 (R1994) - Duże metalowe zawory do dystrybucji gazu

Norma obejmuje tylko ręcznie sterowane metalowe zawory o nominalnych rozmiarach rur od 2 1/2 do 12 z wlotem i wylotem na wspólnej linii środkowej, które są odpowiednie do kontrolowania przepływu gazu od otwartego do całkowicie zamkniętego, do użytku w dystrybucji i serwisie linie, w których maksymalne ciśnienie atmosferyczne, przy którym takie systemy rurociągów dystrybucyjnych mogą być eksploatowane zgodnie z kodeksem przepisów federalnych (cfr), tytuł 49, część 192, transport gazu ziemnego i innego gazociągiem; minimalny standard bezpieczeństwa, nie przekracza 125 psi (8,6 bara). Gniazda zaworu, uszczelki i uszczelnienie trzpienia mogą być niemetaliczne.

ASME / ANSI B16.39 - 1986 (R1998) - Złącza z żeliwa ciągliwego z żeliwa ciągliwego

Niniejszy standard dla gwintowanych złączek z żeliwa ciągliwego, klasy 150, 250 i 300, zapewnia następujące wymagania:

• (Projekt
• (b) oceny ciśnienia i temperatury
• (c) rozmiar
• (d) oznakowanie
• (e) materiały
• (f) złącza i siedzenia
• (g) wątki
• (h) wytrzymałość hydrostatyczna
• (i) wytrzymałość na rozciąganie
• (j) test ciśnienia powietrza
• (k) pobieranie próbek
• (l) powłoki
• (m) wymiary

ASME / ANSI B16.40 - 1985 (R1994) - ręczny gaz termoplastyczny

Norma obejmuje manualnie obsługiwane zawory termoplastyczne w rozmiarach nominalnych od 1,2 do 6 (jak pokazano w Tabeli 5). Zawory te nadają się do stosowania pod ziemią w sieciach dystrybucyjnych z termoplastami i liniach serwisowych. Maksymalne ciśnienie, przy którym takie systemy rurociągów dystrybucyjnych mogą być eksploatowane, jest zgodne z Kodeksem Przepisów Federalnych (CFR) Tytuł 49, Część 192, Transport gazu naturalnego i innego gazu rurociągiem; Minimalne normy bezpieczeństwa, dla zakresów temperatury .20 st. F do 100 stopni F (.29 ° C do 38 ° C). Niniejszy standard określa wymagania kwalifikacyjne dla każdej nominalnej wielkości zaworu dla każdej konstrukcji zaworu jako warunek niezbędny do wykazania zgodności z tym standardem. Niniejszy standard określa wymagania dla nowo produkowanych zaworów do stosowania w podziemnych instalacjach rurowych do gazu ziemnego [w tym syntetycznego gazu ziemnego (SNG)] i gazach skroplonych (LP) (rozprowadzanych w postaci pary, z dodatkiem lub bez domieszki powietrza) lub ich mieszaniny.

ASME / ANSI B16.42 - 1998 - Kołnierze do rur z żeliwa ciągliwego i kołnierzowe, klasy 150 i 300

Norma obejmuje minimalne wymagania dla kołnierzy rur z żeliwa sferoidalnego klasy 150 i 300 oraz okuć kołnierzowych. Obowiązujące wymagania są następujące:

• (a) oceny ciśnienia i temperatury
• (b) rozmiary i sposób oznaczania otworów
• (c) oznakowanie
• (d) materiały
• (e) wymiary i tolerancje
• (f) bloty, nakrętki i uszczelki
• (g) testy

ASME / ANSIB16.4 - 1995 - Ręczne metalowe zawory gazowe do użytku w domowych instalacjach rurowych

Niniejsza norma ma zastosowanie do nowych konstrukcji zaworów i obejmuje zawory sterowane ręcznie o przekroju ćwierćobrotowym, w rozmiarach NPS 1 / 2-2, przeznaczone do instalacji wewnętrznej jako zawory odcinające gazu, gdy są zainstalowane w przewodach gazowych wewnątrz pomieszczenia między wylotem gazomierza a przyłączem wlotu do urządzenie gazowe.

ASME / ANSI B16.45 - 1998 - Złączki żeliwne do systemów odpływowych niewytopowych

Norma dla złączy drenażowych żeliwnych stosowanych w samo napowietrzających, jednociągowych systemach odwadniających Solvent obejmuje:

• (opis
• (b) rozmiary i metody wyznaczania otworów do łączników redukcyjnych
• (c) oznakowanie
• (d) materiał
• (e) wysokość
• (f) projekt
• (g) wymiary i tolerancje
• (h) testy

ASME / ANSI B16.47 - 1996 - Kołnierze stalowe o dużej średnicy: NPS 26 do NPS 60

Niniejsza norma obejmuje klasyfikację ciśnienia, temperatury, materiałów, wymiarów, tolerancji, oznaczeń i badań kołnierzy rurowych w rozmiarach od NPS 26 do NPS 60 oraz w klasach Klasy 75, 150,0300, 400, 600 i 900. Kołnierze mogą być odlewane, kute lub płyty (tylko dla kołnierzy ślepych). Uwzględniono również wymagania i zalecenia dotyczące śrub i uszczelek.

ASME / ANSI B16.48 - 1997 - Stalowe blanki

Norma obejmuje wartości ciśnienia, temperatury, materiały, wymiary, tolerancje, oznaczenia i testy dla półfabrykatów linii roboczych w rozmiarach od NPS 1/2 do NPS 24 dla instalacji między ASME B16. 5 kołnierzy w klasach ciśnienia 150, 300, 600, 900, 1500 i 2500.

ASME / ANSI B16.49 - 2000 - Fabryczne kute zginane indukcyjnie stalowe systemy transportowe i dystrybucyjne

Niniejsza norma obejmuje wymagania dotyczące projektowania, materiałów, produkcji, testowania, znakowania i kontroli dla fabrycznych kolanek rurociągów ze stali węglowej o kontrolowanych właściwościach chemicznych i mechanicznych, wytwarzanych w procesie gięcia indukcyjnego, z lub bez stycznych. Niniejszy standard obejmuje kolana indukcyjne do zastosowań w rurociągach transportowych i dystrybucyjnych (np. ASME B31.4, B31.8 i B31.11) rurociągi procesowe i energetyczne mają różne wymagania i materiały, które mogą nie być odpowiednie dla ograniczeń i badań opisanych w niniejszym dokumencie, i dlatego nie są uwzględnione w tym standardzie.
