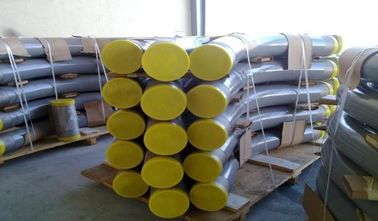

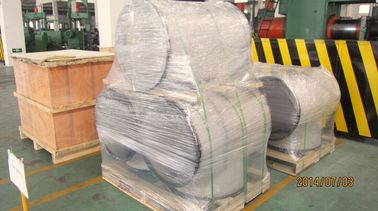

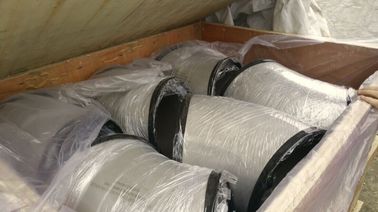

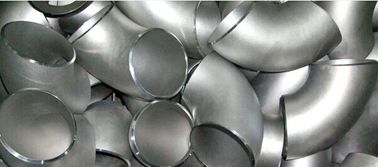

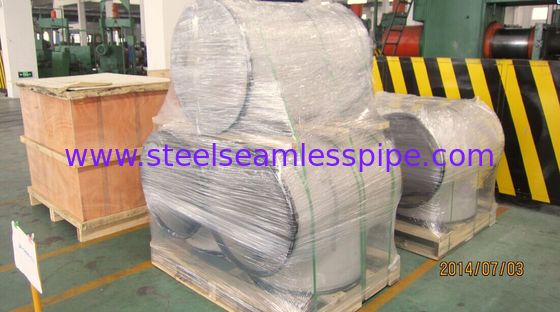

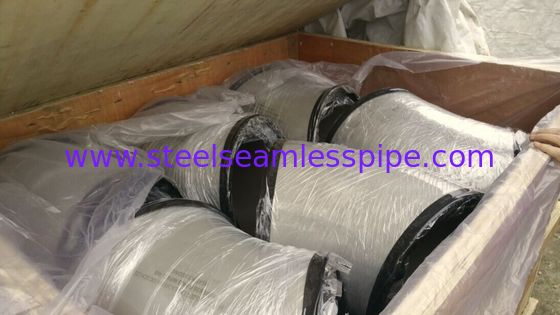

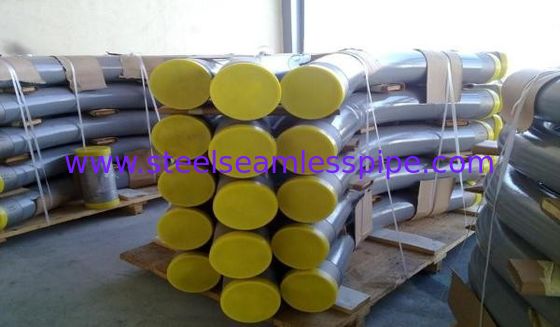

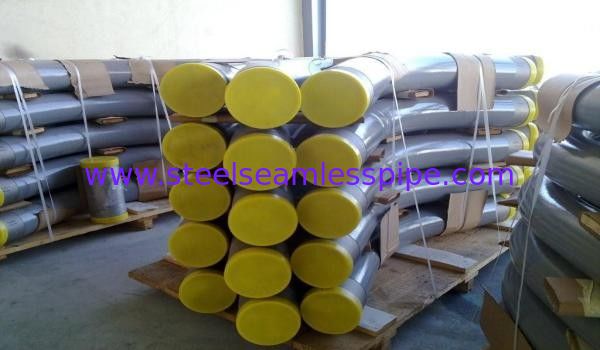

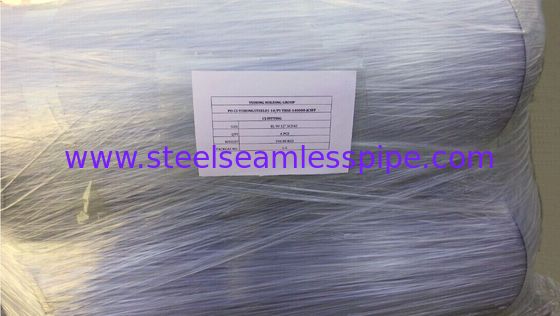

Wyroby z spawaniami tylnymi SB366 Inconel800, Inconel 800H, Inconel 800HT, Inconel 825, Inconel 926 Elbow,Tee, Reduce, Cap
Incoloy 800H/AT jest austenitycznym stopem odpornym na ciepło, zaprojektowanym do zastosowań strukturalnych w wysokiej temperaturze.aluminium i tytanu wraz z minimalnym wypieczeniem o temperaturze 2100 °F w celu uzyskania wielkości ziarna ASTM 5 lub grubszej.
800H/AT jest powszechnie spawany przy użyciu gołego drutu RA82 (ERNiCr-3) do zastosowań poniżej 1450°F. Goły drut RA330-04 (N08334) zapewnia bliższe dopasowanie współczynnika rozszerzenia termicznego,i nieco wyższa wytrzymałośćW przypadku stopów o maksymalnej wytrzymałości 617 (ERNiCrCoMo-1) zaleca się wykonanie gołych drutów lub elektrod pokrytych 117 (ENiCrCoMo-1). To avoid possible stress relaxation grain boundary cracking of N08811 in applications above 1000°F the welded fabrication may be heated 1650°F for about one hour per inch of thickness or 30 minutes minimum then air cooled.
Chemia
| |
Kr |
Ni |
Mn |
Tak. |
Al. |
Ty |
Al + Ti |
C |
Cu |
P |
S |
Fe |
| Min. |
19.0 |
30.0 |
- |
- |
0.15 |
0.15 |
0.85 |
0.06 |
- |
- |
- |
39.5 |
| Max. |
23.0 |
35.0 |
1.5 |
1.0 |
0.6 |
0.6 |
1.2 |
0.1 |
0.75 |
0.045 |
0.015 |
- |
Specyfikacje
ASME SB 407 Kod Sprawa 1325, ASME SB 408, ASME SB 409
ASTM B 407, ASTM B 408, ASTM B 409
W odniesieniu do produktów objętych niniejszym rozporządzeniem, w odniesieniu do produktów objętych niniejszym rozporządzeniem, należy uwzględnić:
W. Nr./EN 1.4958, W. Nr./EN 1.4959
Inwentaryzacja
Węzeł 800H/AT, tablica 800H/AT, arkusz 800H/AT, produkty spawalnicze 800H/AT
Powszechne nazwy handlowe
800H, Incoloy® 800, Stop 800
Cechy
· Wysokie naprężenia konstrukcyjne dla zastosowań w sekcji VIII ASME do 1650°F
· Przydatna odporność na utlenianie do 1800°F
· Odporny na korozję ionową chlorek
Wnioski
· Wsparcie katalizatora kwasu azotowego
· Wyrzutniaki i zbiorniki
· Wymienniki ciepła
· Naczynia ciśnieniowe
· Amortyzatory
Właściwości fizyczne
Gęstość:0.287 lb/in3
Punkt topnienia:2475 - 2525°F
| Temperatura, °F |
70 |
1400 |
1600 |
1800 |
| Współczynnik* rozszerzenia termicznego, w/w°F x 10-6 |
- |
9.9 |
10.2 |
- |
Przewodność cieplna
Btu • ft/ft2 • h • °F |
6.7 |
13.8 |
15.1 |
17.8 |
| Moduł elastyczności, psi dynamiczne x 106 |
28.5 |
21.1 |
19.2 |
- |
* 70°F do wskazanej temperatury.
Właściwości mechaniczne
Reprezentatywne właściwości rozciągające
| Temperatura,°F |
70 |
1000 |
1200 |
1400 |
1600 |
1800 |
| Ostateczna wytrzymałość na rozciąganie, ksi |
77 |
63.5 |
55.7 |
32.3 |
18.6 |
10.2 |
| 00,2% Siła wydajności, ksi |
29 |
16.5 |
14.8 |
14.4 |
11.6 |
8.9 |
| Wyciąganie, % |
52 |
51 |
50 |
78 |
120 |
120 |
Typowe właściwości rozpętu
| Temperatura, °F |
1400 |
1600 |
1800 |
| Minimalny przepływ 0,0001%/godzinę, ksi |
6.0 |
3.6 |
1.05 |
| 10Siła pęknięcia w ciągu 1000 godzin, ksi |
7.3 |
3.5 |
1.2 |
Inconel Buttweld Fittings są dostępne w różnych gatunkach superstopów, w następujący sposób:
| Klasa |
Zjednoczone Narody |
W.Nr. |
Nazwa handlowa |
| Inkonel 600 |
N06600 |
2.4816 |
Inconel 600®, Nickelvac® 600, Ferrochronin® 600 |
| Inkonel 601 |
N06601 |
2.4851 |
Inconel 601®, Pyromet® 601, Nicrofer® 601 |
| Inconel 617® |
N06617 |
2.4663 |
Inconel 617®, Nicrofer® 617 |
| Inkonel 625 |
N06625 |
2.4856 |
Inconel 625®, Chornin® 625, Altemp® 625, Nickelvac® 625, Haynes® 625 Nicrofer® 6020 |
| Inkonel |
N07718 |
2.4668 |
Inconel 718®, Nicrofer® 5219, Alvac® 718, Haynes® 718, Altemp® 718 |
| Inkonel X 750 |
N07750 |
2.4669 |
Inconel X750®, Haynes X750®, Pyromet® X750, Nickelvac®X750, Nicorros® 7016 |
| Inkolej 800 |
N08800 |
1.4876 |
Incoloy 800®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Inkolej 800H |
N08810 |
1.4876 |
Incoloy 800H®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Incoloy 800HT |
N08811 |
1.4876 |
Incoloy 800HT®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Inkolej 825 |
N08825 |
2.4858 |
Incoloy 825®, Nickelvac® 825, Nicrofer 4241® |
