Kolano spawane doczołowo ASTM A403 WP347H-S 90° o długim promieniu, złączka do rurociągów procesowych pracujących w podwyższonych temperaturach

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG
Orzecznictwo:	PED 2014/68/EU, ASME, Third-Party Inspection
Numer modelu:	A403 WP347H-S Kolanko

Zapłata:

Minimalne zamówienie:	1 szt
Cena:	negocjowalne
Szczegóły pakowania:	Skrzynie ze sklejki, skrzynie drewniane lub paczki eksportowe
Czas dostawy:	Zależy od ilości
Zasady płatności:	T/T, L/C w zasięgu wzroku
Możliwość Supply:	5000 szt. miesięcznie

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (350)

Bezszwowa rura ze stali nierdzewnej (346)

Dwustronna rura ze stali nierdzewnej (137)

Dwustronna rura ze stali nierdzewnej (39)

Rurka igłowa (172)

Fin Tube (750)

Wymiennik ciepła (41)

Rura wymiennika ciepła (480)

Zestaw rur wymiennika ciepła (55)

Arkusz rurowy wymiennika ciepła (130)

wyłącznik wymiennika ciepła (39)

Klimatyzer (14)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (62)

Spawana rura ze stali nierdzewnej (135)

Nikiel rur (275)

Rura ze stopu niklu (110)

Rura ze stopu miedzi (258)

Rura ze stali stopowej (224)

Rurka tytanowa (22)

Jasna rura wyżarzana (166)

Rura kotła (163)

okucie stalowe (881)

Kołnierz stalowy (683)

Inni (412)

Elementy okładzin (9)

Szczegółowy opis produktu

Klasa konstrukcyjna:	WP347H-S Bez szwu	Odniesienie wymiarowe:	ASME B16.9
Element stabilizujący:	Niob / Kolumb	Konfiguracja łokcia:	Długi promień 90°
Formowanie trasy:	Kute / kontrolowane formowanie	Oznaczenie materiału:	WP347H/UNS S34709
Typ połączenia:	Włókno pośladkowe	Obróbka cieplna:	Obróbka cieplna rozpuszczająca
Podkreślić:	Kolanko ze stali nierdzewnej 90 stopni , łącznik rurowy do spawania łokcia , ocynkowany kolano ze stali nierdzewnej

Kolano o długim promieniu 90° ASTM A403 WP347H-S | Złączka bezszwowa do spawania czołowego UNS S34709

Przegląd produktu

WP347H-Sto zakuwana złączka do spawania czołowego ze stali nierdzewnej austenitycznej, wykonana zUNS S34709 / Typ 347H.Oznaczenie

WP347H-Sidentyfikuje złączkę klasy WP wykonaną w klasie bezszwowej. To sprawia, że produkt jest szczególnie odpowiedni do systemów rurowych, w których specyfikacja złączki, klasa konstrukcji i standard wymiarowy muszą być jasno zdefiniowane. ASTM A403 obejmuje zakuwane złączki ze stali nierdzewnej austenitycznej do zastosowań w rurociągach ciśnieniowych.Konfiguracja kolana o długim promieniu 90° zmienia kierunek przepływu rurociągu, zachowując większy promień linii środkowej niż kolano o krótkim promieniu. Złączka może być dostarczana zgodnie z

ASME B16.9lub rysunkami klienta.Specyfikacje techniczne

Pozycja

Specyfikacja	Nazwa produktu
Kolano o długim promieniu 90° WP347H-S	Klasa materiału
ASTM A403 WP347H	UNS
S34709	S32109
Stal nierdzewna austenityczna 347H	Klasa konstrukcji
S -- Bezszwowa	Typ złączki
Kolano o długim promieniu 90°	Połączenie
Spawanie czołowe	Standard wymiarowy
ASME B16.9	lub rysunkami klienta.
Zakuwane / Formowane	Obróbka cieplna
Fazowanie końcówki	Rozmiar nominalny

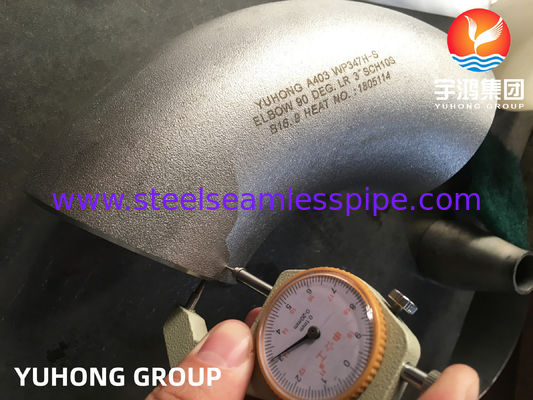

Zgodnie z ASME B16.9 / Specyfikacją projektu	Grubość ścianki
Wymiar od środka do końca	Promień linii środkowej
Długi promień	Przygotowanie końcówki
Fazowane / Spawanie czołowe	Inspekcja
Wymiarowa, wizualna i nieniszcząca	Certyfikacja
EN 10204 3.1 / 3.2	Materiał: WP347H / UNS S34709

WP347H to

wersja wysokowęglowa stabilizowanej stali nierdzewnej austenitycznej 347. Jej skład chemiczny jest przeznaczony do zastosowań, w których ważne są warunki pracy w podwyższonej temperaturze i odporność na problemy związane z uczuleniem.Stabilizowana rodzina 347 wykorzystuje

niob (kolumb)zamiast tytanu jako pierwiastka stabilizującego. To rozróżnienie odróżnia WP347H od gatunków takich jak TP321H.W przypadku projektów obejmujących rurociągi pracujące w podwyższonych temperaturach, przy wyborze między 347H, 321H i innymi gatunkami austenitycznymi należy ocenić rzeczywistą temperaturę pracy, ciśnienie, procedurę spawania i obowiązujący kod projektowy.

Geometria kolana o długim promieniu 90°

Kolano o długim promieniu zapewnia zmianę kierunku przepływu o 90 stopni z promieniem linii środkowej zazwyczaj związanym z konfiguracją o długim promieniu.

Typowe parametry wymiarowe obejmują:

Nominalny rozmiar rury

Średnica zewnętrzna
Grubość ścianki
Wymiar od środka do końca
Średnica zewnętrzna końca
Geometria fazowania
Owalność
Wyrównanie kątowe
Wymiary mogą być dostarczane zgodnie z

ASME B16.9lub rysunkami klienta.Dlaczego WP347H-S?

Bezszwowa konstrukcja złączki

- Klasa S oznacza konstrukcję bezszwową w ramach klasyfikacji złączek WP. ASTM A403 używa oznaczeń klas WP do rozróżnienia konstrukcji złączki i obowiązujących wymagań dotyczących badań nieniszczących.Stabilizowany gatunek austenityczny
- System stopu 347H wykorzystuje stabilizację niobem, co czyni go odpowiednim kandydatem do wybranych zastosowań w rurociągach pracujących w podwyższonych temperaturach.Geometria przepływu o długim promieniu
- Konfiguracja o długim promieniu zapewnia stopniowe przejście kierunkowe w porównaniu z kolanem o krótkim promieniu.Połączenie spawane czołowo
- Fazowane końcówki są przygotowane do bezpośredniego spawania czołowego z kompatybilną rurą lub innymi złączkami spawanymi czołowo.Produkcja specyficzna dla projektu
- Rozmiar, grubość ścianki, przygotowanie końcówki, obróbka cieplna i wymagania dotyczące inspekcji mogą być koordynowane zgodnie z obowiązującą specyfikacją rurociągu.Typowe zastosowania

Zamiast pozycjonować WP347H-S po prostu jako uniwersalne kolano ze stali nierdzewnej, następujące zastosowania są bardziej technicznie istotne:

Rurociągi procesowe w wysokich temperaturach

Linie procesowe petrochemiczne
Urządzenia do przetwarzania chemicznego
Systemy rurowe rafinerii
Rurociągi związane z piecami
Systemy przetwarzania termicznego
Linie pary wysokotemperaturowej
Rurociągi energetyczne
Systemy wymiany ciepła
Urządzenia procesowe przemysłowe
Typowe urządzenia

Zespoły rurociągów procesowych

Jednostki procesowe rafinerii
Moduły procesów chemicznych
Systemy pary wysokotemperaturowej
Rurociągi pieców
Urządzenia wymiany ciepła
Urządzenia procesowe petrochemiczne
Rurociągi pomocnicze elektrowni
Porównanie gatunków równoważnych

Standard

Gatunek	ASTM
A403 WP347H	ASME
SA403 WP347H	UNS
S34709	S32109
1.4961	Gatunek powszechny
Stal nierdzewna 347H	347H vs 321H

Jest to przydatne porównanie techniczne do umieszczenia na stronie, ponieważ oba gatunki są stabilizowanymi staliami nierdzewnymi austenitycznymi i mogą pojawiać się w zastosowaniach rurociągów pracujących w podwyższonych temperaturach.

Cecha

347H	321H	UNS
S34709	S32109	Pierwiastek stabilizujący
Niob / Kolumb	Tytan	Rodzina materiałów
Stal nierdzewna austenityczna	Typowe pozycjonowanie	Typowe pozycjonowanie
Rurociągi pracujące w podwyższonych temperaturach	Typowe urządzenia	Typowe urządzenia
Systemy procesowe i piecowe	Urządzenia grzewcze i procesowe	Odpowiedni gatunek należy dobrać zgodnie z temperaturą pracy, środowiskiem procesowym, warunkami spawania i obowiązującą specyfikacją techniczną.

Proces produkcji

Trasa produkcji złączki może obejmować kontrolowane operacje formowania, a następnie obróbkę cieplną i wykończenie wymiarowe.

Typowe etapy produkcji obejmują:

Weryfikacja surowca

Przygotowanie rury lub wlewka
Kontrolowane formowanie
Obróbka cieplna
Fazowanie końcówki
Kalibracja wymiarowa
Inspekcja powierzchni
Badania nieniszczące
Końcowa inspekcja wymiarowa

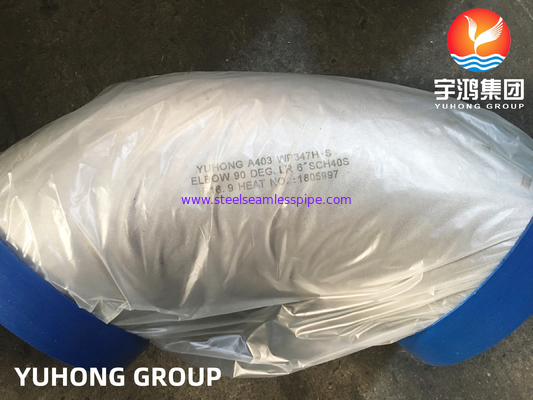

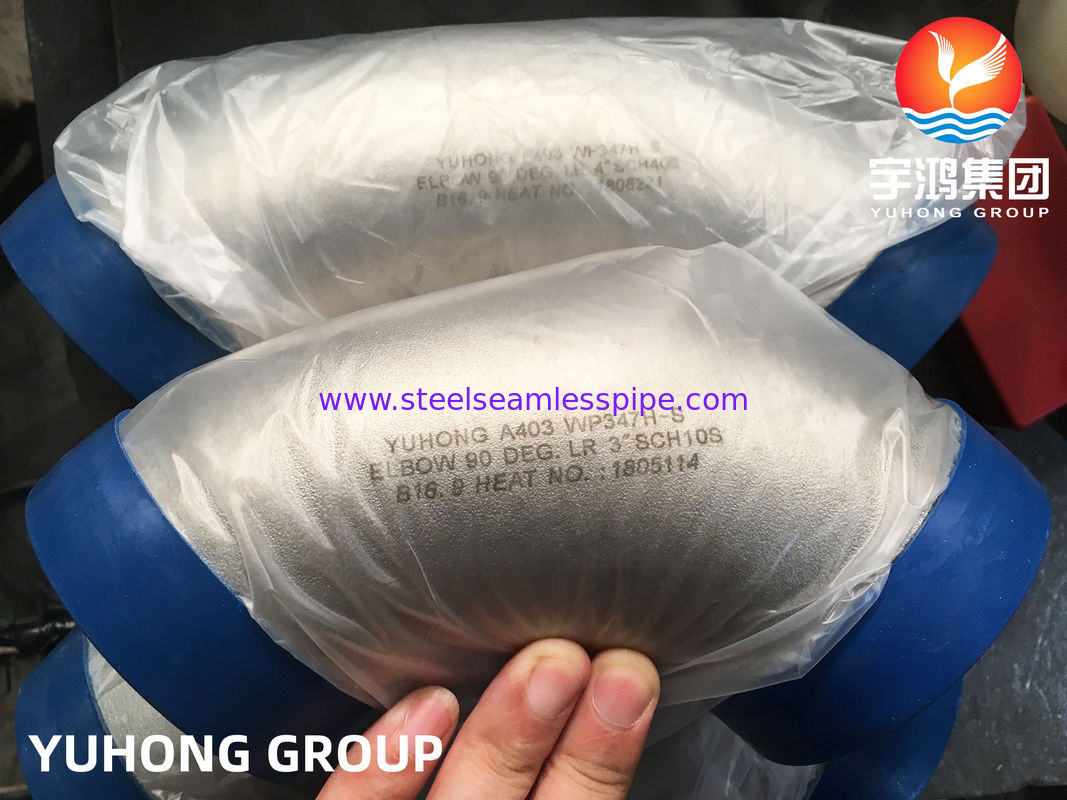

Oznakowanie i pakowanie
ASTM A403 wymaga, aby złączki przeszły obróbkę cieplną i zawiera wymagania dotyczące analizy chemicznej, właściwości mechanicznych i badania wizualnego.

Inspekcja i testowanie

Dostępne dokumenty inspekcyjne mogą obejmować:

Analiza składu chemicznego

Raport z badań mechanicznych
Próba rozciągania
Próba granicy plastyczności
Próba twardości
Rejestr obróbki cieplnej

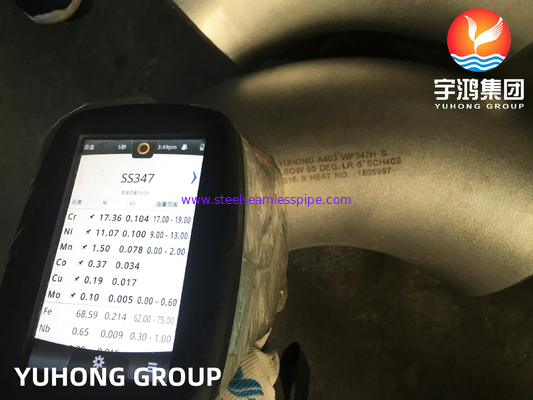

Raport PMI

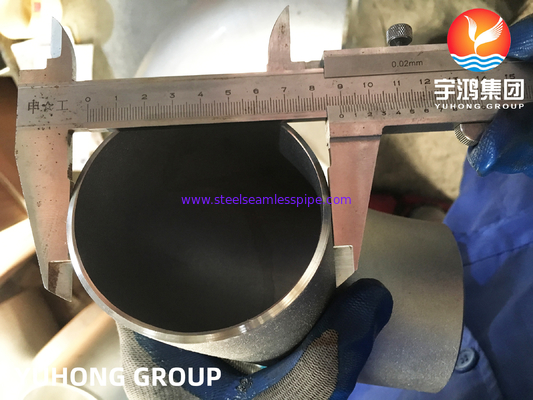

Raport z inspekcji wymiarowej
Raport z inspekcji wizualnej
Badanie penetracyjne
Badanie ultradźwiękowe
Badanie radiograficzne, gdy dotyczy
Certyfikat materiałowy EN 10204 3.1
Certyfikat inspekcji EN 10204 3.2
Raport z inspekcji strony trzeciej
Obowiązująca metoda NDT powinna być określona zgodnie z klasą złączki i wymaganiami zakupu, a nie automatycznie wymieniać każde badanie dla każdego produktu. ASTM A403 rozróżnia klasy złączek WP według konstrukcji i wymagań NDT.
