Yuhong Holding Group Co., LTD
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | YUHONG |
| Orzecznictwo: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numer modelu: | A105 |
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Drewniana obudowa / żelazna obudowa / pakiet z plastikową nasadką / plecioną obudową |
| Czas dostawy: | Zależy od ilości |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 1000 ton miesięcznie |
| Norma produkcyjna: | ASTM A105 | Gatunek materiału: | A105 |
|---|---|---|---|
| Typ: | Sprzęganie | Powierzchnia: | Marynowane i wyżarzane, polerowane, wyżarzane jasne |
| Aplikacja: | olej/gaz/ropa naftowa | Rozmiar standardowy: | B16.11 |
| High Light: | ASTM A105 Złącze ze stali węglowej,Złączka do spawania ze stali węglowej,Złącze ze stali węglowej ASTM A105 |
||

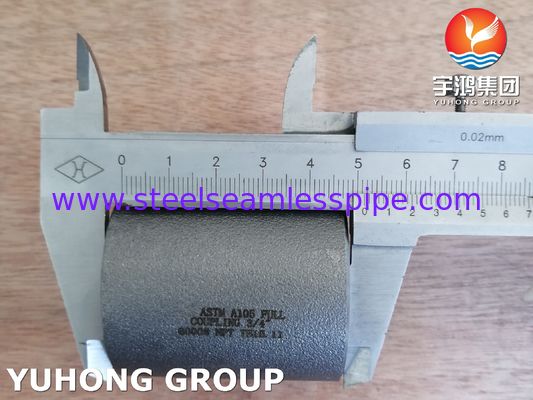

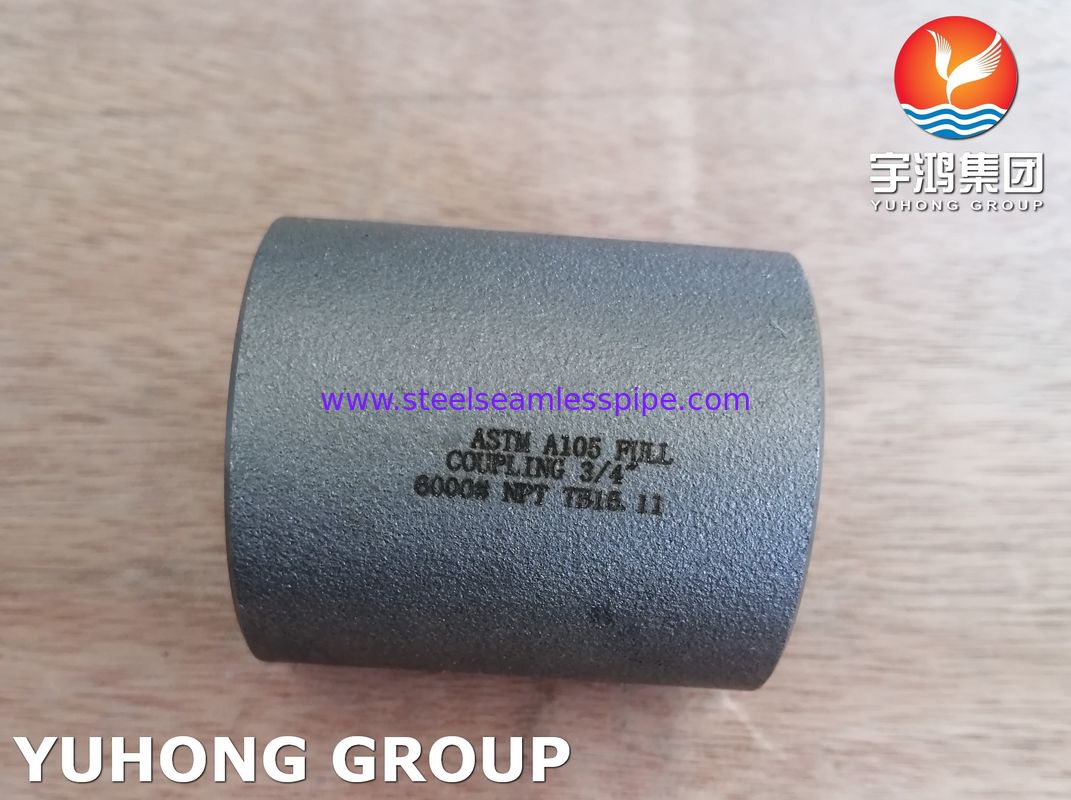

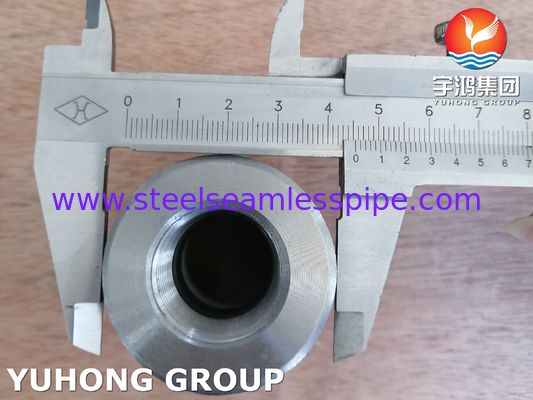

Złączka do spawania gniazdowego ASTM A105 Złącze ze stali węglowej B16.11 Gaz naftowy
Co to jest sprzęgło ze stali węglowej ASTM A105?
Złącze można opisać jako mały kawałek rury lub rurki z gniazdem na jednym lub obu końcach.Pomaga łączyć rury i rurki. Złącze ASTM A105 obejmuje bezszwowe kute rury ze stali węglowej stosowane w zastosowaniach wysokotemperaturowych w systemach ciśnieniowych.Jest również bardzo wytrzymały, ponieważ został wykonany z wysokiej jakości stali węglowej.
| (NPS) Normalny rozmiar rury | otwór gniazda | Głębokość gniazda | Nudziarz Daimetr |
Gniazdo elektryczne Grubość ściany |
| B | J | D | C | |
| 1/2 | 21.95 21.70 |
10 | 16.6 15 |
4,65 4.10 |
| 3/4 | 27.30 27.05 |
13 | 21.7 20.2 |
4,90 4.25 |
| 1 | 34.05 33,80 |
13 | 27,4 25,9 |
5.70 5.00 |
| 1,1/4 | 42,80 42,55 |
13 | 35,8 34,3 |
6.05 5.30 |
| 1,1/2 | 48,90 48,65 |
13 | 41,7 40.1 |
6.35 5,55 |
| 2 | 61.35 61.10 |
16 | 53,5 51,7 |
6,95 6.05 |
| 2.1/2 | 74,20 73,80 |
16 | 64,2 61,2 |
8.75 7,65 |
| 3 | 90.15 89,80 |
16 | 79,5 46,4 |
9.50 8.30 |
| 4 | 115,80 115,45 |
19 | 103,8 100,7 |
10.70 9.35 |
| NPS | Długości układania | |||
| Połówka sprzęgła mi |
Półsprzęgła ze stali węglowej ASTM A105 F |
|||
| 1/2 | 9.5 | 22,5 | ||
| 3/4 | 9.5 | 23,5 | ||
| 1 | 13 | 29 | ||
| 1,1/4 | 13 | 30 | ||
| 1,1/2 | 13 | 32 | ||
| 2 | 19 | 41 | ||
| 2.1/2 | 19 | 42,5 | ||
| 3 | 19 | 44,5 | ||
| 4 | 19 | 47,5 | ||
Skład chemiczny sprzęgła ze stali węglowej ASTM A105:
| C | Mn | P | S | Si |
| 0,15 | 0,6-1,0 | 0,035 | 0,04 | 0,1 |
Właściwości mechaniczne sprzęgła ze stali węglowej ASTM A105
| Wytrzymałość na rozciąganie | Wydajność | Wydłużenie |
| 485 (MPa) | 250 (MPa) | 30 (%) |
Oceny temperaturyASTM A105 Sprzęgło ze stali węglowej
| Ciśnienie-temperatura dla sprzęgła ASTM A105(psig) | |||||
|---|---|---|---|---|---|
| Temperatura | Klasa | ||||
| 150 | 300 | ||||
| 1/4 - 1 cal | 1 1/4 - 2 cale | 2 1/2 - 3 cale | |||
| (z) | (oC) | ||||
| -20 do 150 | -29 do 66 | 300 | 2000 | 1500 | 1000 |
| 200 | 93 | 265 | 1785 | 1350 | 910 |
| 250 | 121 | 225 | 1575 | 1200 | 825 |
| 300 | 149 | 185 | 1360 | 1050 | 735 |
| 350 | 177 | 150 | 1150 | 900 | 650 |
| 400 | 204 | - | 935 | 750 | 560 |
| 450 | 232 | - | 725 | 600 | 475 |
| 500 | 260 | - | 510 | 450 | 385 |
| 550 | 288 | - | 300 | 300 | 300 |
| Wymiary | Do 2" Uwaga | 2 1/2" i 3" Uwaga | |
| • Otwór gniazda | + 0,25 | + 0,38 | |
| - 0.00 | - 0.00 | ||
| • Otwór korpusu | + 0,00 | + 0,00 | |
| - 1,52 | - 3.00 | ||
| A | Uwaga: 1/4" | ± 0,8 | ± 2,50 |
| 3/8" DO 3/4" Uwaga | ± 1,6 | ||
| 1"T0 2"NB | ± 2,0 | ||
Aplikacja
Olej
Gaz
Ropa naftowa
