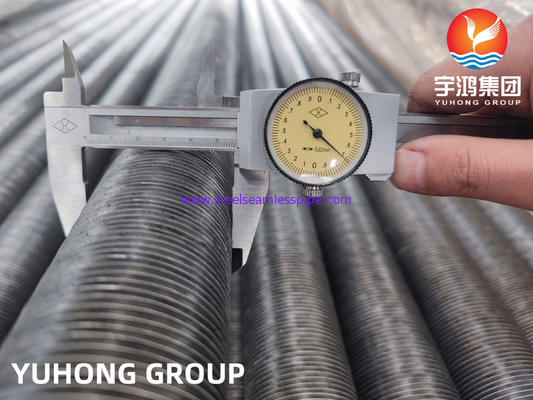

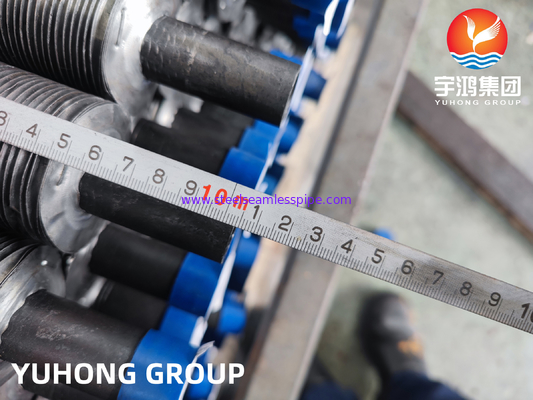

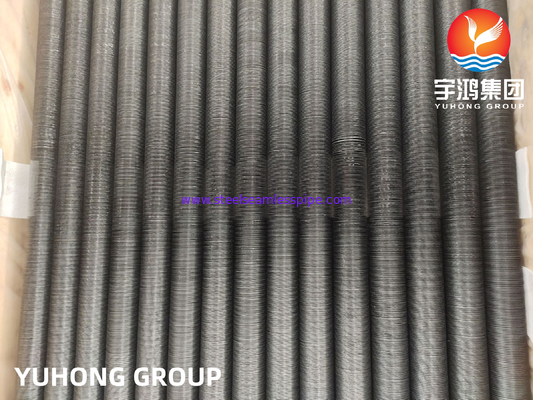

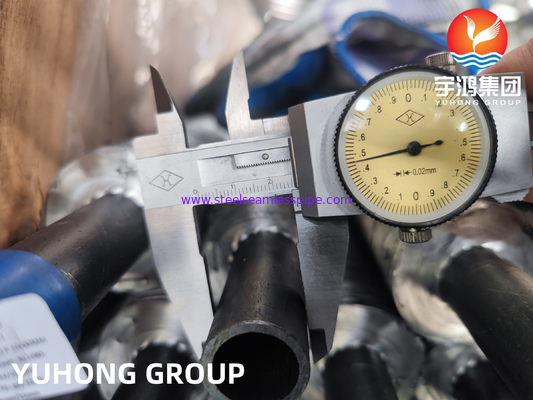

ASTM A179 Wbudowana rura wymiennika ciepła typu G AL Fin Tube ze stali węglowej

ASTM A179 Wbudowana rura G-Type AL Fin Tube Rura wymiennika ciepła ze stali węglowej

Dzięki wieloletniemu doświadczeniu w produkcji i eksporcie w tej dziedzinie, YUHONG GROUP z dumą mówi, że możemy obsługiwać różne rodzaje projektów, takie jak projekty wymienników ciepła / kotłów, projekty morskie, projekty naftowe i gazowe itp. Każdego roku sprzedajemy ponad 80000 ton rur i rur ze stali nierdzewnej.Nasze produkty cieszą się uznaniem klientów na całym świecie.YUHONG GROUP zbudowała długoterminowe relacje z tymi cennymi klientami, które obejmują już ponad 65 krajów.

Co to są rurki płetwowe?

Rury żebrowe to rodzaj wymiennika ciepła, który jest stosowany w wielu różnych gałęziach przemysłu.Rury te mają żebrowaną powierzchnię, co zwiększa ich powierzchnię i pozwala na wydajniejsze przenoszenie ciepła.Dzięki temu idealnie nadają się do zastosowań, w których wymagane są wysokie szybkości wymiany ciepła, na przykład w elektrowniach i systemach chłodniczych.

Rury finowe są wykonane z różnych materiałów, w tym z miedzi, aluminium i stali nierdzewnej.Są dostępne w różnych rozmiarach i kształtach i można je dostosować do konkretnych potrzeb każdego zastosowania.

Jedną z kluczowych zalet rur żebrowych jest ich zdolność do wydajnej pracy w wysokich temperaturach i ciśnieniach.Dzięki temu nadają się do szerokiego zakresu zastosowań, w tym do klimatyzacji, wymienników ciepła i grzejników.

Oprócz wysokiej wydajności termicznej, rury żebrowe są również trwałe i trwałe.Są odporne na korozję i mogą wytrzymać trudne warunki często występujące w warunkach przemysłowych.Dzięki temu są one ekonomicznym rozwiązaniem dla wielu różnych branż.

Skład chemiczny ASTM A179

krótki opis

Wbudowana rura żebrowana typu G polega na tym, że pasek płetwy jest nawijany naprężająco i umieszczany w rowku wyciętym w rurze o głębokości rowka ok. 0,4 mm, następnie spód płetwy jest prowadzony do rowka i mocno wypełniany rurą podstawową.

Wbudowana rura żebrowana typu G

Wbudowana rura żebrowana typu G polega na tym, że pasek płetwy jest nawijany naprężająco i umieszczany w rowku wyciętym w rurze o głębokości rowka ok. 0,4 mm, następnie spód płetwy jest prowadzony do rowka i wypełniany rurą podstawową Mocno, ostatecznie zablokuj żebra na miejscu, tocząc rowki w dolnej części żeber.Maksymalna temperatura robocza osadzonej rury żebrowanej typu G może osiągnąć 400 ° C.

Szybkie szczegóły osadzonej rury żebrowanej typu G

Materiał rdzenia:
1. Stal węglowa: A179, A192, SA210 Gr A1/C, A106 Gr B
2. Stal nierdzewna: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. Miedź: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Materiał płetwy:
1. Aluminium (Alu.1100, Alu.1060)
2. Miedź.
3. Stal
Typ płetwy: Solidny gładki
Typ rurki płetwy: osadzony typ G
Średnica zewnętrzna (OD): 16 mm Min. ~ 50,8 mm maks.
Długość rury: do 18 000 mm.
Wysokość płetwy: maks. 16,5 mm.
Grubość płetwy: ogólnie 0,4 mm ~ 0,6 mm
Rozstaw płetw: minimum 2,1 mm (12 FPI)
Ochrona powierzchni: Obydwa nieosłonięte końce powinny być metalizowane cynkiem lub aluminium przez elektrorozpylanie systemu łukowego.
Akcesoria: puszki podtrzymujące rury, obejmy lub puszki dystansowe (materiały: aluminium, cynk i stal nierdzewna).

Zalety

Przenoszenie ciepła z gorącego płynu do zimniejszego płynu przez ściankę rury jest powodem, dla którego wielu z nas używa rur żebrowanych.

Ale możesz zapytać, jaka jest główna zaleta używania rurki żebrowanej?Dlaczego nie możesz po prostu użyć zwykłej rurki do wykonania tego transferu?Cóż, możesz, ale tempo będzie znacznie wolniejsze.

Dzięki niestosowaniu rury żebrowanej zewnętrzna powierzchnia nie jest znacznie większa niż wewnętrzna powierzchnia.Z tego powodu płyn o najniższym współczynniku przenikania ciepła będzie decydował o całkowitej szybkości wymiany ciepła.Gdy współczynnik przenikania ciepła płynu wewnątrz rury jest kilka razy większy niż współczynnik przenikania ciepła płynu na zewnątrz rury, ogólna szybkość wymiany ciepła może zostać znacznie poprawiona poprzez zwiększenie powierzchni zewnętrznej rury.

Rury żebrowane zwiększają się poza obszarem powierzchni.Umieszczenie rurki żebrowanej zwiększa ogólną szybkość wymiany ciepła.To z kolei zmniejsza całkowitą liczbę rur wymaganych do danego zastosowania, co z kolei zmniejsza całkowity rozmiar sprzętu i może w dłuższej perspektywie obniżyć koszt projektu.W wielu zastosowaniach jedna rura żebrowana zastępuje sześć lub więcej rurek gołych za mniej niż 1/3 kosztów i 1/4 objętości.
