ASME SB677 TP904L/1.4539/UNS N08904 Rura bez szwu ze stali nierdzewnej
Stal nierdzewna 904Lmateriał jest super austenityczną stalą nierdzewną, gatunek 00Cr20Ni25Mo4.5Cu, UNS: N08904, EN: 1.4539. Jest to wysokostopowa austenityczna stal nierdzewna o niskiej zawartości węgla i dobrej odporności na korozję w rozcieńczonych kwasach, zaprojektowana specjalnie do środowisk o trudnych warunkach korozyjnych. Ma wysoką zawartość chromu i wystarczającą zawartość niklu. Dodatek miedzi zapewnia jej silną odporność na kwasy, szczególnie wysoką odporność na korozję międzykrystaliczną chlorkową i pękanie korozyjne naprężeniowe. Jest wysoce odporna na plamy korozyjne i pęknięcia oraz ma nieco lepszą odporność na wżery w porównaniu z innymi gatunkami stali. Ma dobrą skrawalność i spawalność. Stan roztworu stałego bez magnetyzmu.
ASME SB677 TP904Lrura bez szwu ze stali nierdzewnej jest materiałem wzorcowym super austenitycznej stali nierdzewnej, z wysokim molibdenem, wysoką zawartością miedzi i ultra-niską zawartością węgla jako jej głównymi zaletami. Jest niezastąpiona w umiarkowanym środowisku redukującego kwasu + mieszanych halogenków.

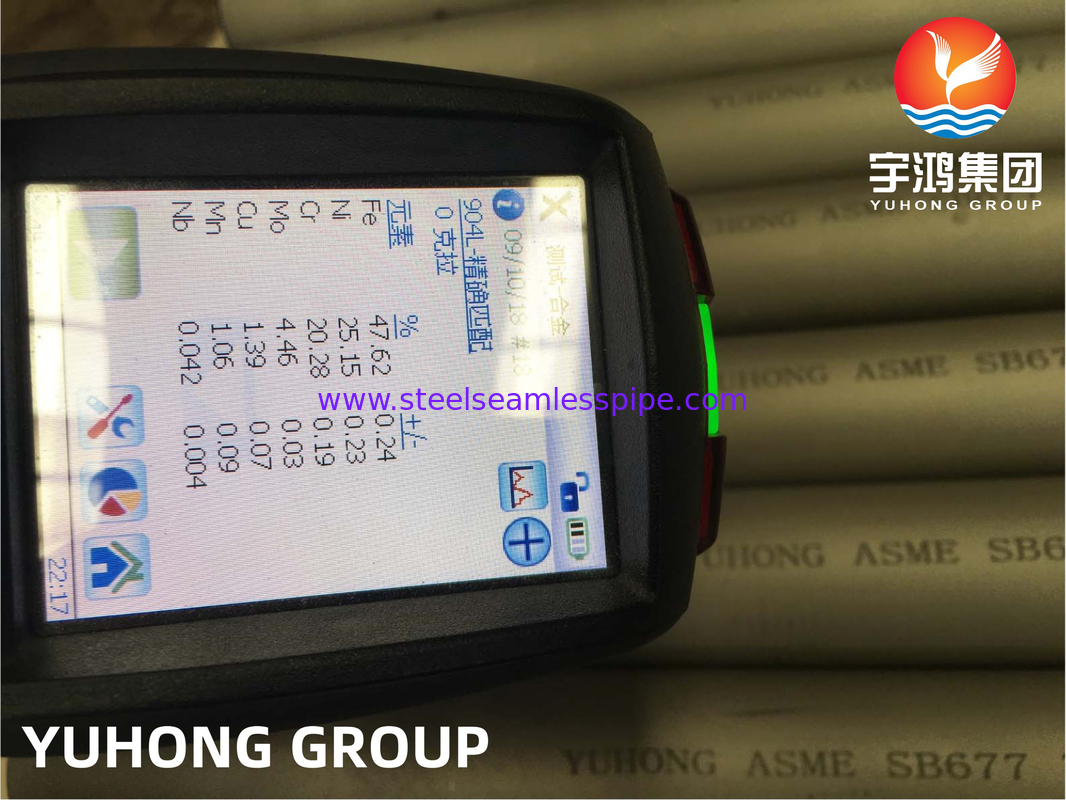

Skład chemiczny904L to C ≤ 0,03, Si ≤ 1,00, Mn ≤ 2,00, P ≤ 0,035, S ≤ 0,03, Ni: 23,0-25,0, Cr: 18,0-20,0, Mo: 3,0-4,0, Cu: 4,0-5,0. Minimalne właściwości mechaniczne stopu 904L w temperaturze pokojowej: stop i stan: 926, wytrzymałość na rozciąganie (Rm N/mm2): 490, granica plastyczności (RP0,2N/mm2): 216, wydłużenie A5%: 35
Zakresy składu dla gatunku 904L stali nierdzewnych.
| Gatunek |
C |
Mn |
Si |
P |
S |
Cr |
Mo |
Ni |
Cu |
| 904L |
min.
max. |
-
0,020 |
-
2,00 |
-
1,00 |
-
0,045 |
-
0,035 |
19,0
23,0 |
4,0
5,0 |
23,0
28,0 |
1,0
2,0 |
Właściwości mechaniczne stali nierdzewnych gatunku 904L.
Gatunek |
Wytrzymałość na rozciąganie (MPa) min |
Granica plastyczności 0,2% (MPa) min |
Wydłużenie (% w 50 mm) min |
Twardość |
| Rockwell B (HR B) |
Brinell (HB) |
| 904L |
490 |
220 |
35 |
70-90 typowe |
- |
| Zakres wartości twardości w skali Rockwella jest tylko typowy; inne wartości są określonymi limitami. |
Typowe właściwości fizyczne dla stali nierdzewnych gatunku 904L.
Gatunek |
Gęstość
(kg/m3) |
Moduł sprężystości
(GPa) |
Średni współczynnik rozszerzalności cieplnej (m/m/C) |
Przewodność cieplna
(W/m.K) |
Ciepło właściwe 0-100C
(J/kg.K) |
Rezystywność elektryczna
(n.m) |
| 0-100C |
0-315C |
0-538C |
W 20C |
W 500C |
| 904L |
8000 |
200 |
15 |
- |
- |
13 |
- |
500 |
850 |
Specyfikacje gatunków dla stali nierdzewnych gatunku 904L.
Gatunek |
UNS Nr |
Old British |
Euronorm |
Szwedzki SS |
Japoński JIS |
| BS |
En |
Nr |
Nazwa |
| 904L |
N08904 |
904S13 |
- |
1.4539 |
X1NiCrMoCuN25-20-5 |
2562 |
- |
| Te porównania są tylko przybliżone. Lista ma na celu porównanie materiałów funkcjonalnie podobnych, a nie harmonogramu równoważników umownych. Jeśli potrzebne są dokładne odpowiedniki, należy zapoznać się z oryginalnymi specyfikacjami. |
Możliwe alternatywne gatunki dla stali nierdzewnej 904L.
| Gatunek |
Dlaczego może być wybrany zamiast 904L |
| 316L |
Tańsza alternatywa, ale o znacznie niższej odporności na korozję. |
| 6Mo |
Potrzebna jest wyższa odporność na korozję wżerową i szczelinową. |
| 2205 |
Bardzo podobna odporność na korozję, przy czym 2205 ma wyższą wytrzymałość mechaniczną i niższy koszt niż 904L. (2205 nie nadaje się do temperatur powyżej 300C.) |
| Super duplex |
Potrzebna jest wyższa odporność na korozję, wraz z wyższą wytrzymałością niż 904L. |
Typowe scenariusze zastosowań ASME SB677 TP904L
- Przemysł chemiczny:W przemyśle chemicznym rury bez szwu ze stali nierdzewnej ASME SB677 TP904L mogą być stosowane w zbiornikach magazynowych stężonego kwasu siarkowego, reaktorach kwasu octowego i parownikach kwasu fosforowego.
- Przemysł naftowy i gazowy:W przemyśle naftowym i gazowym rury bez szwu ze stali nierdzewnej ASME SB677 TP904L mogą być używane jako rurociągi platform morskich i rurociągi zbiorcze zawierające H ₂ S/CO ₂.
- Ochrona środowiska:W przemyśle ochrony środowiska rury bez szwu ze stali nierdzewnej ASME SB677 TP904L mogą być stosowane w systemach odsiarczania spalin (FGD) i urządzeniach do oczyszczania ścieków.
- Farmaceutyczny:W przemyśle farmaceutycznym rury bez szwu ze stali nierdzewnej ASME SB677 TP904L mogą być stosowane jako rurociągi do transportu mediów o wysokiej czystości.
- System wody morskiej:W systemach wody morskiej rury bez szwu ze stali nierdzewnej ASME SB677 TP904L mogą być stosowane do rur wymienników ciepła i zaworów pomp odsalania wody morskiej.
