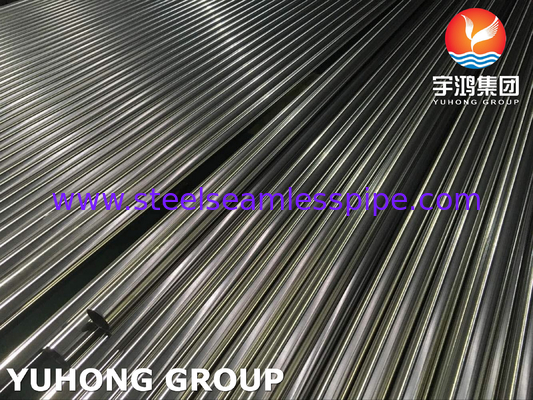

Spawana rura sanitarna ze stali nierdzewnej ASTM A270 / ASME SA270 TP316L
ASTM A270 / ASME SA270 TP316L to standardowa specyfikacja obejmująca bezszwowe i wzdłużnie spawane rury ze stali nierdzewnej austenitycznej przeznaczone do zastosowań sanitarnych (higienicznych). Rura jest wykonana z niskowęglowej stali TP316L z dodatkiem molibdenu i jest specjalnie zaprojektowana do stosowania w przemyśle spożywczym, mleczarskim, napojów i farmaceutycznym, gdzie wnętrze rury musi być wystarczająco gładkie, aby umożliwić całkowite opróżnianie i zapobiegać rozwojowi bakterii, a także gdzie wymagana jest wysoka odporność na korozję ze strony kwasów spożywczych i środków czyszczących.
Równoważna gatunek spawanej rury ze stali nierdzewnej ASME SA270 TP316L sanitarnej
| GATUNEK |
UNS |
WERKSTOFF NR. |
JIS |
AFNOR |
BS |
GOST |
EN |
SS |
| TP 316L |
S31603 |
1.4404 / 1.4435 |
SUS 316L |
Z3CND17‐11‐02 / Z3CND18‐14‐03 |
316S11 / 316S13 |
03Ch17N14M3 / 03Ch17N14M2 |
X2CrNiMo17-12-2 / X2CrNiMo18-14-3 |
2348 |
Skład chemiczny % spawanej rury ze stali nierdzewnej ASME SA270 TP316L sanitarnej
| GATUNKI |
UNS |
C |
Mn |
P |
S |
Si |
Cr |
Ni |
Mo |
Ti |
Nb |
N |
| TP316L |
S31603 |
0.035 |
2 |
0.045 |
0.03 |
1 |
16.0-18.0 |
10.0-14.0 |
2.0-3.0 |
|
|
|
Właściwości mechaniczne spawanej rury ze stali nierdzewnej ASME SA270 TP316L sanitarnej
| Materiał |
Ciepło |
Temperatura º F(º C) |
Wytrzymałość na rozciąganie |
Granica plastyczności |
Wydłużenie %, min. |
| Obróbka |
Min. |
Ksi (MPa), min. |
Ksi (MPa), min. |
| TP316L |
Roztwór |
1900(1040) |
70(485) |
25(170) |
35 |
Właściwości fizyczne spawanej rury ze stali nierdzewnej ASTM A270 TP316L
| Gatunek |
Gęstość (kg/m3) |
Moduł sprężystości (GPa) |
Średni współczynnik rozszerzalności cieplnej (μm/m/°C) |
Przewodność cieplna (W/m.K) |
Ciepło właściwe 0-100°C (J/kg.K) |
Rezystywność elektryczna (nΩ.m) |
| 0-100°C |
0-315°C |
0-538°C |
w 100°C |
w 500°C |
| ASTM A270 TP316L |
8000 |
193 |
17.2 |
17.8 |
18.4 |
16.2 |
21.5 |
500 |
720 |
Jaka jest różnica między rurą sanitarną bezszwową a spawaną?
Rury sanitarne bezszwowe są produkowane przez przebijanie litego wlewu stali nierdzewnej, a następnie przeciąganie go przez trzpień w celu uzyskania pożądanego kształtu i rozmiaru. Proces ten skutkuje uzyskaniem rury o gładkiej, ciągłej powierzchni, wolnej od jakichkolwiek spoin lub szwów.
Rury sanitarne spawane są wykonane przez zwijanie płaskiego paska stali nierdzewnej w kształt rury i spawanie krawędzi za pomocą procesu spawania łukowego wolframem w osłonie gazu obojętnego (TIG). Proces ten może skutkować uzyskaniem rury o lekko nierównej powierzchni z powodu obecności szwu spawalniczego.
Oba rodzaje rur mogą być stosowane w zastosowaniach sanitarnych, pod warunkiem, że spełniają wymagane normy dotyczące czystości, odporności na korozję i wykończenia powierzchni. Jednak rury bezszwowe są generalnie preferowane w zastosowaniach, gdzie wymagana jest całkowicie gładka powierzchnia, aby zapobiec gromadzeniu się bakterii i innych zanieczyszczeń.
Zastosowanie
Ze względu na wyjątkową higienę, łatwość czyszczenia i odporność na korozję, rura ta jest szeroko stosowana do:
-
Przetwórstwo mleczarskie: mleko, ser, jogurt (odporne na kwas mlekowy).
-
Produkcja napojów: piwo, wino, soki owocowe, napoje gazowane.
-
Oleje i tłuszcze jadalne: linie do przetwarzania w wysokich temperaturach.
-
Rafinacja cukru i cukiernictwo.
-
Kosmetyki (gdzie obowiązują normy GMP).
-
Pętle wody wysoko czystej (PW/WFI) do systemów CIP.
