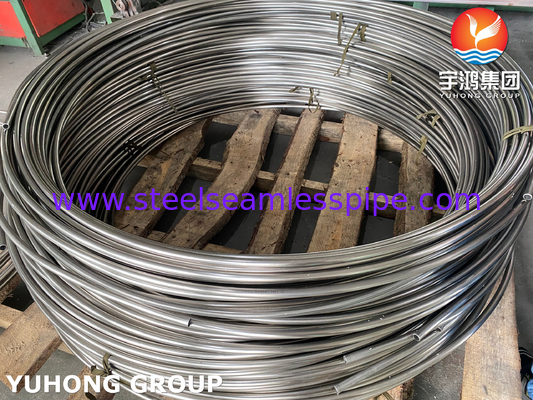

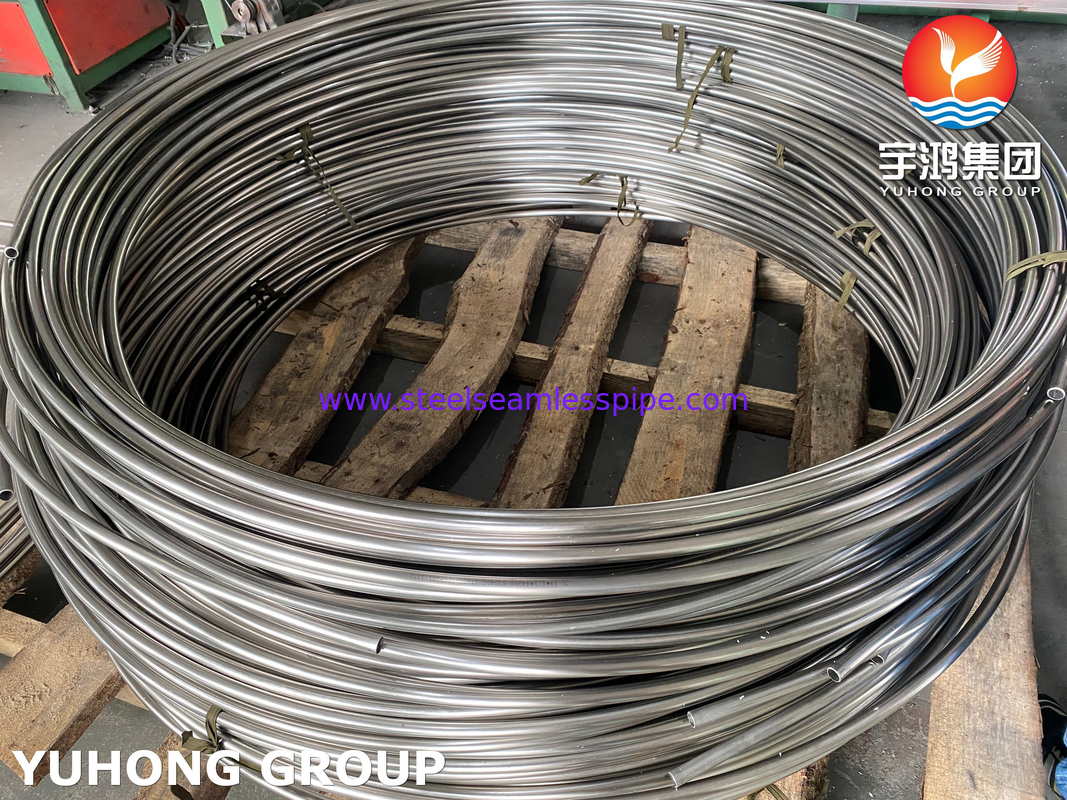

ASTM A269 TP316L Bezszwowa rura zwijana ze stali nierdzewnej austenitycznej do przemysłu naftowego i gazowego
Rura zwijana w przemyśle naftowym i gazowym to ciągła, długa metalowa rura nawinięta na dużą szpulę. Rura zwijana ze stali nierdzewnej firmy YUHONG jest bardzo wszechstronna i dobrze nadaje się do wielu operacji naftowych i gazowych. Jest szeroko stosowana w działaniach interwencyjnych w odwiertach naftowych i gazowych, takich jak logowanie otworów, stymulacja i operacje kontroli piasku.
ASTM A269 TP316L Bezszwowa rura zwijana ze stali nierdzewnej austenitycznej - test mechaniczny
Test rozszerzania (rury bezszwowe)
Jedna próbka na partię gotowych rur bezszwowych jest pobierana z jednego końca rury do testu rozszerzania w celu oceny rozszerzalności.
Definicja partii do testowania
Rury o tym samym nominalnym rozmiarze, grubości ścianki i numerze wytopu przed cięciem.
Dla obróbki cieplnej wsadowej w piecu: ten sam rozmiar, numer wytopu i wsadu pieca.
Dla pieca ciągłego lub bezpośredniego hartowania: ten sam rozmiar, numer wytopu i warunki przetwarzania.
Test twardości
Dwie próbki na partię (ta sama definicja partii co test rozszerzania) do testowania twardości metodą Brinella lub Rockwella.
Wielokrotna obróbka cieplna
Testy rozszerzania i twardości muszą być przeprowadzane na każdym wytopie osobno, gdy zaangażowanych jest wiele wytopów.
Test spłaszczania odwrotnego (rury spawane - dla odniesienia)
Jedna próbka na 1500 stóp (460 m) gotowych rur spawanych; próbki z obu końców, jeśli cewka przekracza 1500 stóp.
Maksymalna liczba rur na partię poddaną obróbce cieplnej
| Rozmiar rury |
Maksymalny rozmiar partii |
| OD ≥ 2" (50 mm) & WT ≥ 0.200" (5.08 mm) |
≤ 50 rur |
| 1" (25 mm) < OD 1" & WT < 0.200" |
≤ 75 rur |
| OD ≤ 1" (25 mm) |
≤ 125 rur |
Tabela rozmiarów bezszwowej rury zwijanej ze stali nierdzewnej austenitycznej ASTM A269 TP316L
| Średnica zewnętrzna |
BWG |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| Grubość ścianki (mm) |
| 0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.4 |
| mm |
cale |
Waga (kg/m) |
| 6.35 |
1/4 |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
- |
- |
- |
| 9.53 |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
- |
- |
| 12.7 |
1/2 |
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
- |
- |
| 15.88 |
5/8 |
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
- |
- |
| 19.05 |
3/4 |
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
- |
- |
| 25.4 |
1 |
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
- |
| 31.75 |
1 1/4 |
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
- |
| 38.1 |
1 1/2 |
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
- |
| 44.5 |
1 3/4 |
- |
- |
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
- |
| 50.8 |
2 |
- |
- |
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
- |
| 63.5 |
2 1/2 |
- |
- |
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
- |
| 76.2 |
3 |
- |
- |
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
- |
| 88.9 |
3 1/2 |
- |
- |
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
- |
| 101.6 |
4 |
- |
- |
- |
4.134 |
5.254 |
6.854 |
8.35 |
- |
| 114.3 |
4 1/2 |
- |
- |
- |
4.654 |
5.924 |
7.734 |
9.43 |
- |
ASTM A269 TP316L Bezszwowa rura zwijana ze stali nierdzewnej austenitycznej - dokumenty referencyjne
| Kategoria |
Kod standardu |
Nazwa standardu |
| Normy ASTM |
A262 |
Praktyki wykrywania podatności na atak międzykrystaliczny w austenitycznych stalach nierdzewnych |
| |
A480/A480M |
Specyfikacja ogólnych wymagań dla walcowanych na płasko płyt, blach i taśm ze stali nierdzewnej i żaroodpornej |
| |
A632 |
Specyfikacja bezszwowych i spawanych rur ze stali nierdzewnej austenitycznej (mała średnica) do ogólnych zastosowań |
| |
A1016/A1016M |
Specyfikacja ogólnych wymagań dla rur ze stali stopowej ferrytycznej, stali stopowej austenitycznej i stali nierdzewnej |
| |
E527 |
Praktyka numerowania metali i stopów w ujednoliconym systemie numeracji (UNS) |
| Kod rurociągów ASME |
ASME B31.3 |
Rurociągi procesowe |
| Inne standardy |
SAE J1086 |
Praktyka numerowania metali i stopów |

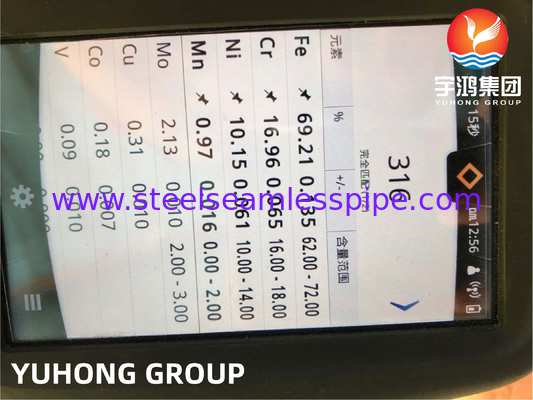

ASTM A269 TP316L Bezszwowa rura zwijana ze stali nierdzewnej austenitycznej - skład chemiczny
|
Materiał
|
ASTM A269 Skład chemiczny % Max
|
|
C
|
Mn
|
P
|
S
|
Si
|
Cr
|
Ni
|
Mo
|
|
TP316L
|
0.035 D
|
2
|
0.045
|
0.03
|
1
|
16.0-18.0
|
10.0-15.0
|
2.00-3.00
|
ASTM A269 TP316L Bezszwowa rura zwijana ze stali nierdzewnej austenitycznej Zastosowanie w przemyśle naftowym i gazowym
Eksploracja
Rurociągi podmorskie: Stosowane w rurociągach podmorskich do transportu ropy i gazu, odporne na korozję morską i mikrobiologiczną.
Wyposażenie głowic studziennych: Stosowane w elementach głowic studziennych, takich jak kolektory, odporne na korozyjne płyny i wysokie ciśnienie.
Przetwarzanie
Sprzęt separacyjny: Do części wewnętrznych w separatorach trójfazowych, wytrzymujący korozję w złożonych mediach.
Urządzenia do odsiarczania/dekarbonizacji: W reboilerach i skraplaczach odpowiednich wież, utrzymując wydajność w środowiskach korozyjnych.
Przechowywanie
Rurociągi zbiornikowe: Używane do zbiorników wlotowych/wylotowych i rurociągów śledzących, zapobiegając korozji spowodowanej zanieczyszczeniami w ropie i gazie.
