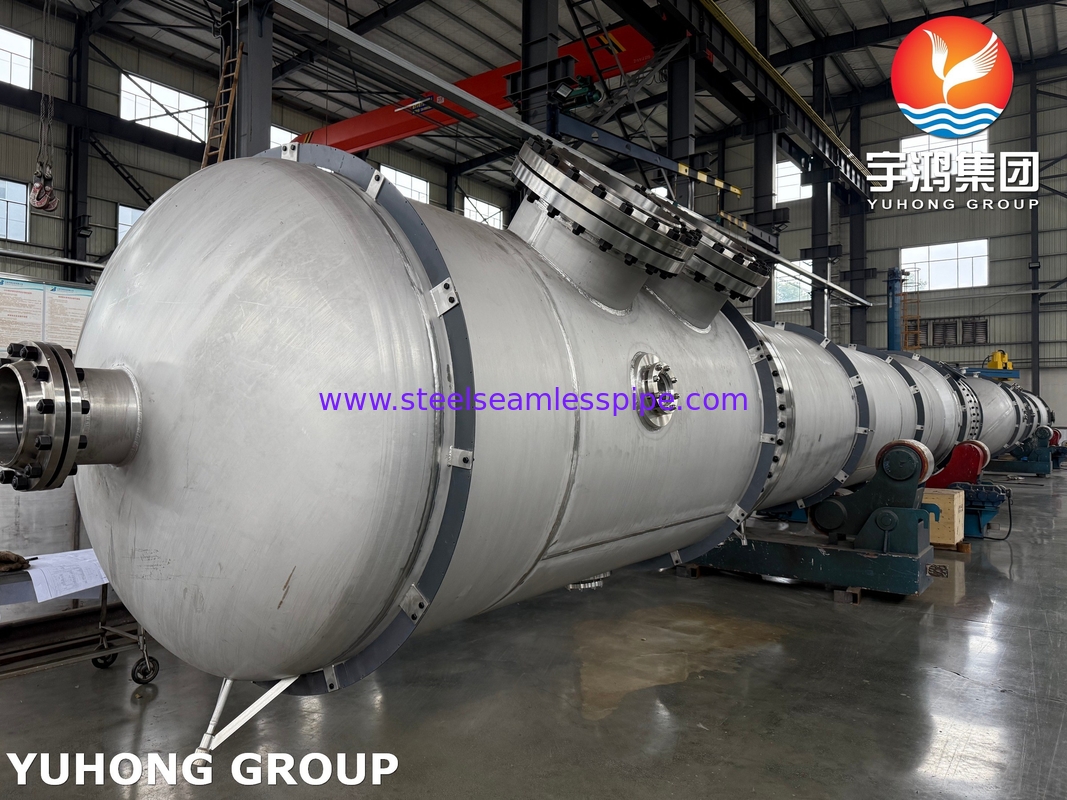

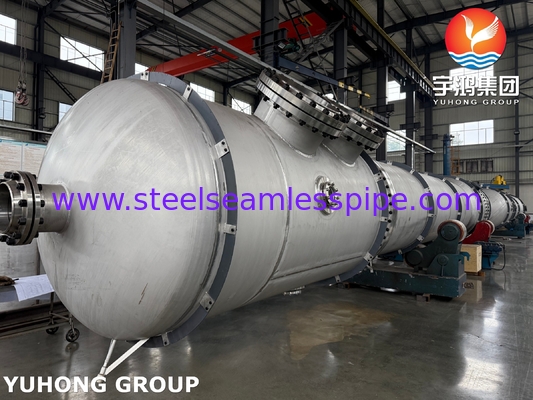

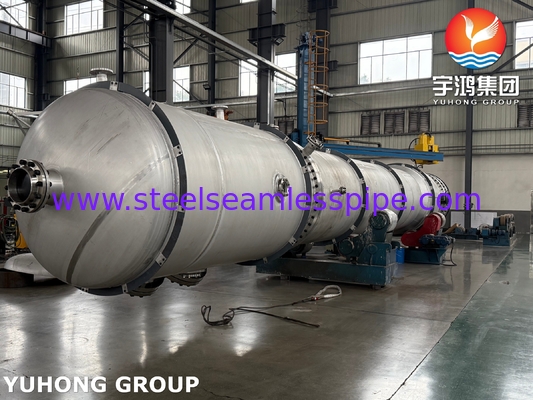

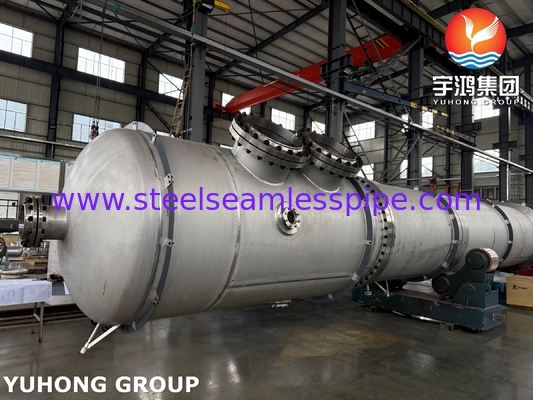

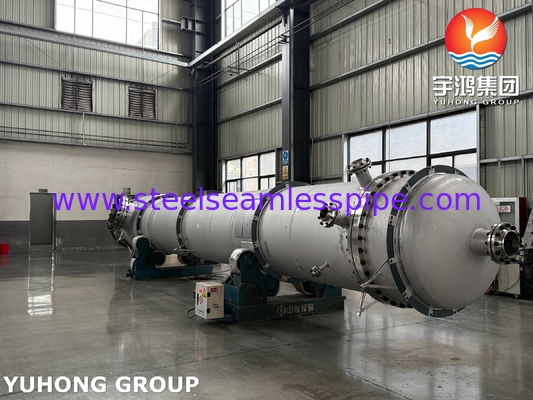

Rury bezszwodowe ASTM A312 TP316L z powłoką ze stali węglowej ASTM A516 Gr.70 do wymiennika ciepła
Yuhong Holding Group Co., Ltd.jest światowej sławy producentem i dostawcą wysokiej klasy sprzętu przemysłowego, w tym wymienników ciepła, grzejników, chłodziarek powietrza i ich kluczowych komponentów.najnowocześniejsza technologia, a zaangażowanie w jakość, dostarczamy rozwiązania o wysokiej wydajności, które spełniają rygorystyczne wymagania przemysłu na całym świecie.Rury bezszwodowe ASTM A312 TP316L z powłoką ze stali węglowej ASTM A516 Gr.70 do wymiennika ciepłaWymienniki ciepła są zaprojektowane z myślą o wyższej wydajności w środowiskach o wysokiej temperaturze i korozyjnych, co czyni je niezawodnym wyborem dla różnych zastosowań przemysłowych.
1. ASTM A312 TP316L Skład chemiczny i właściwości mechaniczne
ASTM A312 TP316Ljest austenityczną stali nierdzewnej znanej ze swojej doskonałej odporności na korozję, wysokiej wytrzymałości i doskonałej spawalności. "L" w TP316L oznacza jej niską zawartość węgla,który pomaga zapobiegać opadaniu węglanu podczas spawania, zapewniając doskonałą odporność na korozję międzyziarnistą.
Skład chemiczny ASTM A312 TP316L
| Elementy |
Skład (%) |
| Węgiel (C) |
≤ 0.03 |
| Mangan (Mn) |
≤ 200 |
| Fosfor (P) |
≤ 0.045 |
| Siarka (S) |
≤ 0.030 |
| Silikon (Si) |
≤ 0.75 |
| Chrom (Cr) |
16.00 ¢18.00 |
| Włókiennicze |
10.00 ¢14.00 |
| Molibden (Mo) |
2.00 ¢3.00 |
| Azot (N) |
≤ 0.10 |
Zawartość molibdenu wTP316LZwiększa odporność na korozję w środowiskach chlorurowych, co czyni go idealnym materiałem do rur wymienników ciepła stosowanych w trudnych warunkach.
Właściwości mechaniczne ASTM A312 TP316L
| Nieruchomości |
Wartość |
| Wytrzymałość na rozciąganie |
≥ 485 MPa (70.000 psi) |
| Siła wydajności |
≥ 170 MPa (25.000 psi) |
| Wydłużenie |
≥ 35% |
| Twardość |
≤ 90 HRB |
Właściwości te zapewniają, żeRury bezszwowe TP316Lzapewniają wyższą wytrzymałość i trwałość przy jednoczesnym zachowaniu doskonałej odporności na korozję w warunkach pracy w wysokich temperaturach.
2. ASTM A516 Gr.70 Węglowa powłoka stalowa
ASTM A516 Gr.70jest stali węglowej, szeroko stosowanej w naczyniach ciśnieniowych i łuskach wymienników ciepła.i spawalność sprawiają, że nadaje się do zastosowań pod wysokim ciśnieniem i wysoką temperaturą.
Skład chemiczny ASTM A516 Gr.70
| Elementy |
Skład (%) |
| Węgiel (C) |
≤ 0.30 |
| Mangan (Mn) |
0.85 ¢1.20 |
| Fosfor (P) |
≤ 0.035 |
| Siarka (S) |
≤ 0.035 |
| Silikon (Si) |
0.15 ‰0.40 |
Właściwości mechaniczne ASTM A516 Gr.70
| Nieruchomości |
Wartość |
| Wytrzymałość na rozciąganie |
485 ‰ 620 MPa (70.000 ‰ 90.000 psi) |
| Siła wydajności |
≥ 260 MPa (38.000 psi) |
| Wydłużenie |
≥ 21% |
| Badanie uderzenia |
Przepuszczany w temperaturze -50°C (-58°F) |
Zdolność stali węglowej do wytrzymania ekstremalnych ciśnienia i temperatur czyni ją idealnym materiałem do powłok wymienników ciepła.
3. Proces nakładania spawania dla elementów wymiennika ciepła
Nałożenie spawania jest krytycznym procesem wykorzystywanym do zwiększenia trwałości i odporności na korozję elementów wymiennika ciepła.Wyroby ze stali węglowej ASTM A516 Gr.70, pokrywające sięTP316L stal nierdzewnazapewnia dodatkową ochronę przed korozją i zużyciem, zapewniając trwałość i niezawodność wymiennika ciepła.
Parametry nakładki spawania kluczowego
-
Zgodność materiału:
- Materiał podstawowy: ASTM A516 Gr.70
- Materiał pokrycia: stal nierdzewna TP316L
-
Proces spawania:
- Spawanie pod wodą (submerged arc welding, SAW) lub spawanie gazowo-wolframowym (gas tungsten arc welding, GTAW) jest zazwyczaj stosowane do wysokiej jakości nakładki.
-
Gęstość:
- Gęstość nakładki: 3-5 mm (w zależności od wymogów zastosowania).
-
Badania i inspekcje:
- 100% badania ultradźwiękowe (UT), aby zapewnić brak wad pod powierzchnią.
- Badanie penetrantu (PT) w celu sprawdzenia, czy powierzchnia spawania jest wolna od pęknięć lub porowości.
- Badania hydrostatyczne w celu zapewnienia integralności powłoki i rur.
Proces nakładania zwiększa odporność powłoki na korozję, dzięki czemu nadaje się do obsługi agresywnych płynów w wymiennikach ciepła.
4. Zastosowania wymienników ciepła z rurami ASTM A312 TP316L i powłokami ASTM A516 Gr.70
PołączenieRury bezszwowe TP316La takżeA516 Muszelki Gr.70Dzięki temu wymienniki ciepła są uniwersalne, trwałe i wydajne.
Kluczowe zastosowania
-
Przetwarzanie chemiczne:
- Do procesów odzyskiwania ciepła, chłodzenia i ogrzewania w zakładach chemicznych.
- Odpowiedni do obsługi płynów korozyjnych i operacji o wysokiej temperaturze.
-
Przemysł petrochemiczny:
- Używane w rafineriach do przenoszenia ciepła między węglowodorami a innymi płynami.
-
Przemysł naftowy i gazowy:
- Do platform morskich, zakładów przetwórczych gazu i rurociągów.
- Idealne dla środowisk o wysokiej zawartości chlorku lub kwaśnych gazów.
-
Produkcja energii:
- W kondensatorach parowych, podgrzewaczach wody i innych wymiennikach ciepła w elektrowniach.
-
Przemysł spożywczy i napojów:
- W sanitarnych wymiennikach ciepła stosowanych do pasteryzacji i sterylizacji.
-
Przemysł farmaceutyczny:
- Do wymienników ciepła wymagających wysokiej odporności na zanieczyszczenie i korozję.
Wytrzymała konstrukcja i wysoka odporność na korozję tych wymienników ciepła zapewniają długą żywotność i niezawodną wydajność w wymagających warunkach.
