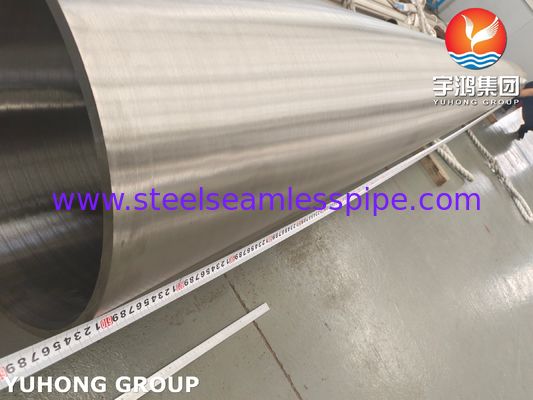

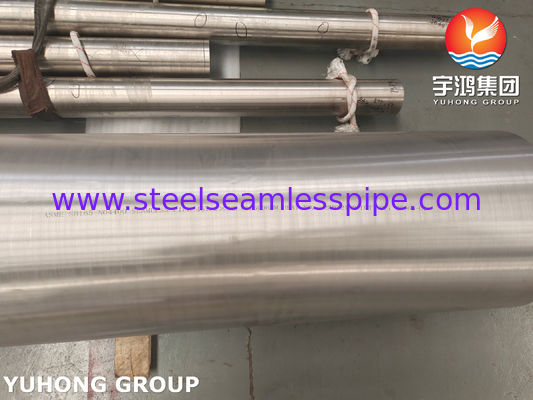

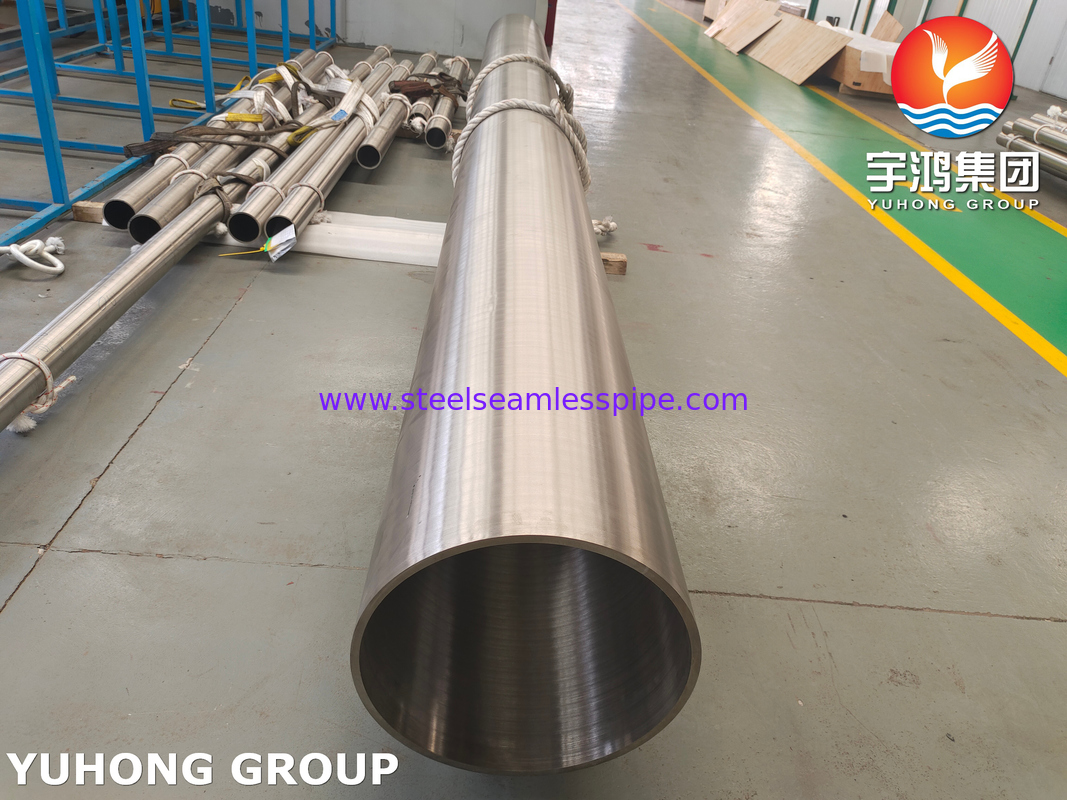

ASME SB163 N04400 Kondensator z stopu niklu Monel 400 i rurka wymiennika ciepła
ASME SB163 UNS N04400 Monel 400 rurka bezszwowa z stopem niklu to wysokiej wydajności rurka z stopem niklu-miedzi produkowana w ścisłej zgodności z międzynarodową normą ASME SB163.
Jest wykonany z znanego stopu Monel 400 (UNS N04400), znanego ze swojej doskonałej odporności na korozję w przypadku wody morskiej, sprayów solnych, kwasu siarkowego i kwasu fluorowodorowego.
Dzięki bezszwodowemu procesowi formowania, rurociąg posiada bezszwodowe spawania, jednolitą strukturę i silną wytrzymałość ciśnienia, co zapewnia wysoką niezawodność i bezpieczeństwo w warunkach wysokiego ciśnienia,o wysokiej temperaturzeDlatego jest szeroko stosowany w systemach rurociągowych, wymiennikach ciepła i podstawowych komponentach sprzętu w kluczowych sektorach, takich jak inżynieria morska, budowa statków,przetwarzanie chemiczne, a także przemysłu energetycznego.
ASTM B163 UNS N04400 Skład chemiczny
ASTM B163 UNS N04400 jest stopem niklu i miedzi zawierającym więcej niż 63,0% niklu i 28,0-34,0% miedzi, może być utwardzony tylko przez obróbkę na zimno.Ma wysoką wytrzymałość i wytrzymałość w szerokim zakresie temperatur oraz doskonałą odporność na wiele korozyjnych środowiskEkwiwalent EN to WNR 2.4360.
| Stopy |
Włókiennicze |
Miedź |
Mangan |
Żelazo |
Siarka |
Węgiel |
Silikon |
Chrom |
| N04400 UNS |
630,0 min. |
28.0 ¢ 34.0 |
2.0 maksymalnie |
2.5max |
0.024 maksymalnie |
0.3max |
0.5 |
- Nie. |
ASTM B163 UNS N04400 Własności mechaniczne
| Materiał i stan |
Siła na rozciąganie Min. Ksi(MPa |
Siła wydajności ((0,2% Ofset) Min, Ksi ((MPa) |
Wyciąganie w 2in. lub 50mm ((lub 4D) min. % |
Twardość Rockwella (lub równoważna) dla końcówek wygranych[Uwaga 1) ] |
| Pozostałe, o masie nieprzekraczającej 1 kg |
85 ((586) |
55(379) |
15 |
B75max |

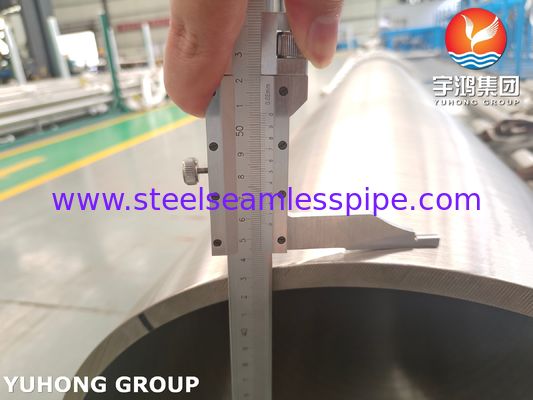

Tolerancje w zakresie średnicy zewnętrznej i grubości ściany
| Materiał |
Nominalna średnica zewnętrzna, mm |
Dopuszczalne zmiany [Uwaga (1) ] |
| Zewnętrzna średnica, wewnętrzna. |
Grubość ściany, % |
| Anerage Wall |
Minimalna ściana |
| + |
/ |
+ |
/ |
+ |
/ |
| UNS N02200, UNS N02201 i UNS N04400 |
Średnia ściana |
0.005(0.13) |
0 |
12.5 |
12.5 |
25.0 |
0 |
| 8/5 Do 1 1/2 (z 15.9 do 38.1), włącznie |
0.005(0.13) |
0.005(0.13) |
10.0 |
10.0 |
20.0 |
0 |
| Powyżej 1 1/2 do 3 ((38.1 do 76.2), włącznie |
0.010(0.25) |
0.010(0.25) |
10.0 |
10.0 |
22.0 |
0 |
| UNS N06600, UNS N066090, UNS N06045, UNS N06025, UNS N08800, UNS N08810, UNS N08811, UNS N08801 oraz UNS N08825 |
1/2 do 5/8 (12,7 do 15,9), z wyłączeniem |
0.005(0.13) |
0.005(0.13) |
12.5 |
12.5 |
25.0 |
0 |
| 8/5 Do 1 1/2 (15.9 Do 38.1), włącznie |
0.0075(0.19) |
0.0075(0.19) |
10.0 |
10.0 |
20.0 |
0 |
| Powyżej 1 1/2 do 3 (38,1 do 76,2), włącznie |
0.010(0.25) |
0.010(0.25) |
10.0 |
10.0 |
22.0 |
0
|
Zastosowanie
ASME SB163 UNS N04400 bezszwowa rura z stopem niklu Monel 400 jest stosowana głównie w trudnych warunkach wymagających doskonałej odporności na korozję i wysokiej wytrzymałości mechanicznej.Bezszwoja konstrukcja gwarantuje nienaruszalność rury pod ciśnieniem.
Jego doskonała wydajność w słonej wodzie i warunkach kwaśnych czyni go kluczowym materiałem w przemyśle morskim i morskim, stosowanym w komponentach takich jak wały śmigłowe, wały pomp, zawory wody morskiej,i rury wymienników ciepła na statkach i platformach.
W przemyśle przetwórczym chemicznym jest on niezbędnym materiałem do obróbki kwasu siarkowego, kwasu fluorowodorowego, zasadowych i rozpuszczalników i jest stosowany w reaktorach, kolumnach destylacyjnych,i systemy rurociągów procesowychPonadto jego zdolność do utrzymania wytrzymałości w szerokim zakresie temperatur, od kryogenicznej do wysokich temperatur,rozszerza swoją niezawodność na komponenty głowicy studni i rurociągi ropy naftowej w produkcji ropy naftowej i gazu, podgrzewacze wody i rurki parowe w wytwarzaniu energii, a także paliwo i linie hydrauliczne w przemyśle lotniczym.
