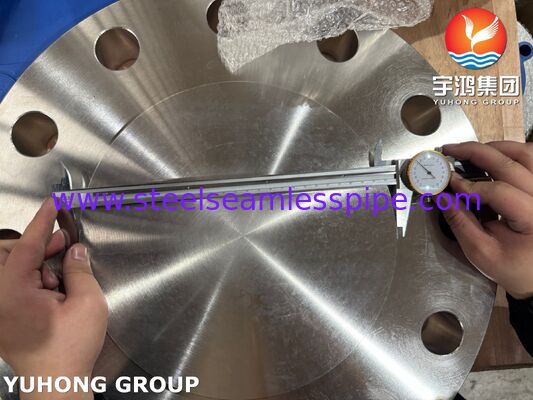

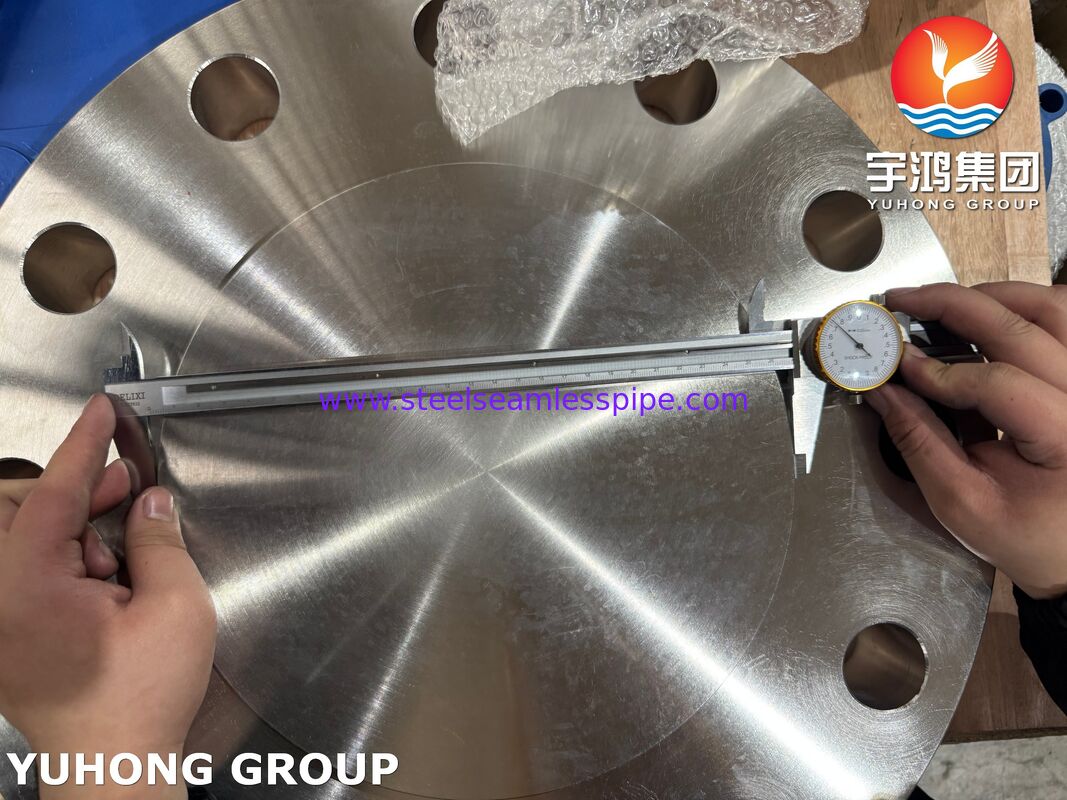

ASTM A182 F51 UNS S31803 Duplex 2205 Ślepa paska RF do rur naftowych i gazowych
ASTM A182 F51 Blind RF Flange to wykonana ze stali nierdzewnej dupleksUNS S31803 / Duplex 2205materiał.
Ślepa obudowa jest przeznaczona do zamknięcia końca systemu rurociągowego, dyszy zbiornika ciśnieniowego lub połączenia urządzenia.Jego konfiguracja z podniesioną twarzą zapewnia zdefiniowaną powierzchnię siedzenia uszczelnienia do połączeń z sznurkiem śrutowym.
ASTM A182 obejmuje kowane lub walcowane płaszcze rurowe ze stopu i stali nierdzewnej, kowane łączniki, zawory i podobne elementy układu ciśnieniowego.Specyfikacja obejmuje ferrytowo-austenytyczne gatunki stali nierdzewnej typu dupleks, takie jak F51.
Duplex 2205 combines an austenitic-ferritic microstructure with relatively high mechanical strength and resistance to localized corrosion and stress-corrosion cracking compared with many conventional austenitic stainless steels.
Specyfikacja produktu
| Pozycja |
Specyfikacja |
| Produkt |
Ślepa paska RF |
| Standardowy |
ASTM A182 / A182M |
| Klasa |
F51 |
| Zjednoczone Narody |
S31803 |
| Materiał |
Stal nierdzewna typu dupleks |
| Powszechna nazwa klasy |
Podwójny 2205 |
| Rodzaj bramy |
Ślepa płaszczyzna |
| W obliczu |
Wzniesiona twarz (RF) |
| Produkcja |
Wyroby sztuczne |
| Standard wymiarowy |
W stosownych przypadkach ASME B16.5 / ASME B16.47 |
| Klasa ciśnienia |
150#, 300#, 600#, 900#, 1500#, 2500# |
| Wielkość |
NPS 1/2 ‰ 24 lub dostosowane |
| Powierzchnia |
Stworzone / Gładkie / Wyznaczone przez klienta |
| Obsługa cieplna |
Roztwór wygrzany |
| Oznakowanie |
Standardowa, klasy, rozmiaru, klasy i liczby ciepła. |
| Inspekcja |
Chemii, mechanicznych, wymiarowych i NDT zgodnie ze specyfikacją |
Wymagania dotyczące stosowania metody wzorcowej
ASTM A182 F51 odpowiada klasie stali nierdzewnej dupleksowej powszechnie określanej jakoUNS S31803 / Duplex 2205Referencja Outokumpu dotycząca klasy kucia określa F51 jako UNS S31803 i identyfikuje materiał jako stali nierdzewnej dupleks.
Typowe elementy stopu obejmują:
- Chrom
- Włókiennicze
- Molibden
- Azot
- Mangan
- Silikon
- Węgiel
Mikrostruktura dupleksu składa się zarówno z faz ferrytowych, jak i austenitycznych.
Typowy skład chemiczny
| Elementy |
Zakres typowy / specyfikacji |
| C |
≤ 0,030% |
| Tak. |
≤ 1,00% |
| Mn |
≤ 2,00% |
| P |
≤ 0,030% |
| S |
≤ 0,020% |
| Kr |
210,022,0% |
| Ni |
40,5% do 6,5% |
| Mo. |
20,5% do 3,5% |
| N |
00,08 ‰ 0,20% |
| Fe |
Równowaga |
W przypadku rzeczywistych dostaw certyfikowany skład chemiczny powinien być regulowany przez stosowną wersję ASTM i specyfikację zakupu.
Właściwości mechaniczne
W przypadku ASTM A182 F51 właściwości mechaniczne należy podać zgodnie z obowiązującą wersją ASTM A182 i stanem produktu.
Typowe wartości powszechnie związane z F51 obejmują:
| Nieruchomości |
Typowy wymóg |
| Wytrzymałość na rozciąganie |
≥ 620 MPa |
| Siła wydajności |
≥ 450 MPa |
| Wydłużenie |
≥ 25% |
| Zmniejszenie powierzchni |
Zgodnie z obowiązującą specyfikacją |
| Twardość |
Zgodnie z wymogami ASTM A182 |
Projektowanie niewidomego paska RF
Produkt składa się z ciała płaszczyzny kozanej bez centralnego otworu.
Główne cechy obejmują:
Ślepa twarz
Ślepa obudowa zamyka końcówkę rur lub dyszy sprzętu bez zapewnienia przepływu.
Wzniesiona twarz
Twarz RF zapewnia zdefiniowany obszar kontaktu uszczelnienia do połączeń sznurowych.
Otwory w śruby
Średnica, ilość i PCD otworu śruby są wytwarzane zgodnie z obowiązującą normą wymiarową i klasą ciśnienia.
Gęstość płaszcza
Gęstość jest określana zgodnie z:
- NPS
- Klasa ciśnienia
- Stosowana norma wymiarowa
- Wymagania projektowe
Średnica zewnętrzna
OD flanszy zależy od wielkości nominalnej i klasy ciśnienia.
Proces produkcji
Typowy proces produkcji:
- Kontrola surowców ze stali nierdzewnej dupleks
- Identyfikacja numeru ciepła
- Wycinanie
- Wykonanie kształtowania
- Obróbka cieplna
- Odgrzewanie roztworem
- Pozostałe urządzenia
- Obróbka powierzchni RF
- Wyrobki z dziurami
- Oznakowanie
- Kontrola wymiarów
- PZP
- NDT w razie potrzeby
- Ostatnia inspekcja
- Opakowanie
ASTM A182 zawiera wymagania dotyczące obróbki cieplnej i właściwości mechanicznych/chemicznych dla zamówionej klasy.
Wnioski
Ropa naftowa i gaz
- Izolacja rurociągów
- Rurociągi procesowe
- Przewody łączące się z głowicą studni
- Systemy rurociągowe na morzu
- Systemy przetwarzania gazu
Petrochemiczne
- Rurociągi procesowe
- Systemy przenoszenia substancji chemicznych
- Rury ciśnieniowe
- Dźwiedzi urządzeń
Morskie i morskie
- Systemy związane z wodą morską
- Sprzęt przetwarzający na morzu
- Rurociągi morskie
Przetwarzanie chemiczne
- Rury procesowe korozyjne
- Linie przenoszące chemikalia
- Komponenty rurociągów ciśnieniowych
