Yuhong Holding Group Co., LTD
Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | YUHONG |
Orzecznictwo: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |

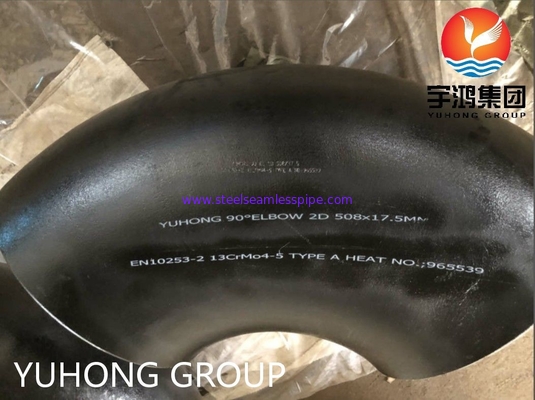

Numer modelu: | EN10253-2 13CrMo4-5 Typ-A |
Minimalne zamówienie: | 100 kg |
---|---|
Cena: | NEGOTIABLE |
Szczegóły pakowania: | Skrzynia ze sklejki / żelazna skrzynka / pakiet z plastikową nasadką |
Czas dostawy: | 20-80 dni |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 1500 ton miesięcznie |
Materiał: | Stal | Kształt: | Kolanko, trójnik, reduktor, czapka itp. |
---|---|---|---|
Połączenie: | Spawane, gwintowane, gniazdo itp. | Technika: | Kute, odlewanie, pchanie, spawanie doczołowe, spawanie |
ROZMIAR: | Dostosowane | Standard: | ANSI, DIN, JIS itp. |
Nazwa produktu: | Złączki malarskie czarne, złączki wtłaczane, rury próżniowe, złączki rurowe do spawania doczołowego, | Aplikacja: | Rurociągi, ropa i gaz itp. |
Grubość: | STD, DIN, SCH40, SGP, SCH10-XXS(2-60mm) | certyfikat: | ISO, CE, API itp. |
Minimalne zamówienie: | 1 kawałek | OEM: | Zaakceptować |
Pakiet: | karton, drewniana skrzynka itp. | Termin płatności: | T/T, L/C itp. |
Ciśnienie: | Wysoka Średnia Niska | Obróbka powierzchniowa: | Ocynkowane, czarne itp. |
temperatura: | Wysoka Średnia Niska | ||
High Light: | Kolanko ze stali węglowej en10253-2,kolano ze stali węglowej buttweld,kolano ze stali węglowej en10253-2; |
1 Zakres
1.1 W niniejszej części EN 10253 określono bezszwowe i spawane złącza spawane doczołowo (kolana, zwężki koncentryczne i mimośrodowe, jednakowe średnice i zwężki) wykonane ze stali nierdzewnych austenitycznych i austenityczno-ferrytycznych (duplex).Tee, cap) techniczne wymagania dotyczące dostawy, nie ma szczególnych wymagań dotyczących kontroli.
Specyfikacja:
Specyfikacja | EN 10253/1 |
EN 10253/2 Typ A – zmniejszony współczynnik obciążenia | |
EN 10253/2 Typ B – współczynnik pełnego obciążenia | |
Certyfikat testu | Certyfikat testu producenta zgodnie z EN10204 3.1, 3.2 / Pod niezależną agencją kontrolną, taką jak DNV, LLOYDS, SGS, TUV, ABS ETC / Certyfikat testu laboratoryjnego z laboratorium zatwierdzonego przez NABL. |
Warunki dostawy | Normalizowane i odpuszczane - BR / N / Q / T, obrabiane, walcowane, walcowane termomechanicznie / formowane, walcowane normalizujące |
Norma wymiarowa | MSS SP44, ANSI B16.48, ANSI B16.36, ANSI B16.28, ANSI B16.47, ANSI B16.5 |
Wykonaj proces | Walcowane, kute, obróbka skrawaniem |
typy | EN 10253 Kolanko |
2d Średnica zewnętrzna i grubość ścianki Rozmiar | 1/2" NB do 60" NB (nominalny rozmiar otworu) |
Grubość ścianki: od 1 mm do 100 mm | |
Opakowania | Plastikowe zaślepki / Pakiet / Drewniane pudełko / Luźne / Plastikowe okłady z tkaniny / Drewniana paleta / Fazowany ochraniacz |
1.2 Ograniczenie użytkowania
Za dopuszczalne ciśnienie i temperaturę odpowiada klient zgodnie z istniejącą technologią i zastosowaniem współczynnika bezpieczeństwa w przepisach, kodeksach i normach.Zasadniczo współczynnik złącza jest używany do obliczania grubości elementu zawierającego jedną lub więcej spoin czołowych, a nie obwodu:
Dla wyrywkowego sprzętu do badań nieniszczących: 0,85;
W przypadku sprzętu, który nie wykonuje badań nieniszczących z wyjątkiem oględzin: 0.7.
1.3 O ile nie określono inaczej w niniejszej części EN 10253, zastosowanie mają ogólne wymagania techniczne dotyczące dostawy EN 10021.
Złączki rurowe EN 10253-2 mają określone wymagania techniczne dotyczące dostawy, takie jak model, oznaczenie, gatunek stali, opakowanie, rozmiar itp. Klienci mogą łatwo zrozumieć szczegóły dzięki specyfikacji.Kolano typu En 10253-2-2-A jest podobne do kolanka typu A, ale kolano jest dłuższe, co eliminuje nagły nacisk na ścianę.DIN EN 10253 2 Kolana typu B są bardzo krótkie i wytrzymują duży nacisk podczas skręcania.Jednak nasze kolanka BS En 10253-2 typu B i inne akcesoria składają się z doskonałej jakości i dokładnie przetestowane, aby nasi klienci mogli otrzymać najlepsze produkty.
Tabela wymiarów kolanka EN 10253-2 typu A
EN 10253-1, Bauart 3, 90° | ||||
DN | D | T | F | B |
15 | 21,3 | 2,0 | 29 | 38 |
20 | 26,9 | 2,3 | 29 | 43 |
25 | 33,7 | 2,6 | 38 | 56 |
32 | 42,4 | 2,6 | 48 | 70 |
40 | 48,3 | 2,6 | 57 | 83 |
50 | 60,3 | 2,9 | 76 | 106 |
65 | 76,1 | 2,9 | 95 | 132 |
80 | 88,9 | 3,2 | 114 | 159 |
100 | 114,3 | 3,6 | 152 | 210 |
125 | 139,7 | 4,0 | 190 | 262 |
150 | 168,3 | 4,5 | 229 | 313 |
200 | 219,1 | 6,3 | 305 | 414 |
250 | 273,0 | 6,3 | 381 | 518 |
300 | 323,9 | 7,1 | 457 | 619 |
Zastosowanie kolanka EN 10253-2
