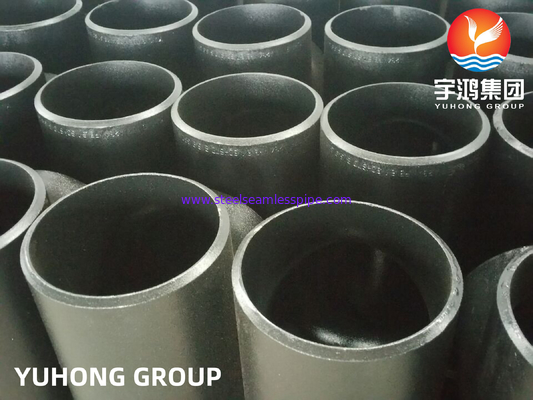

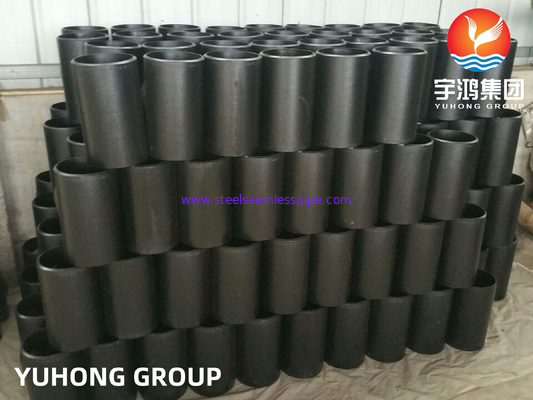

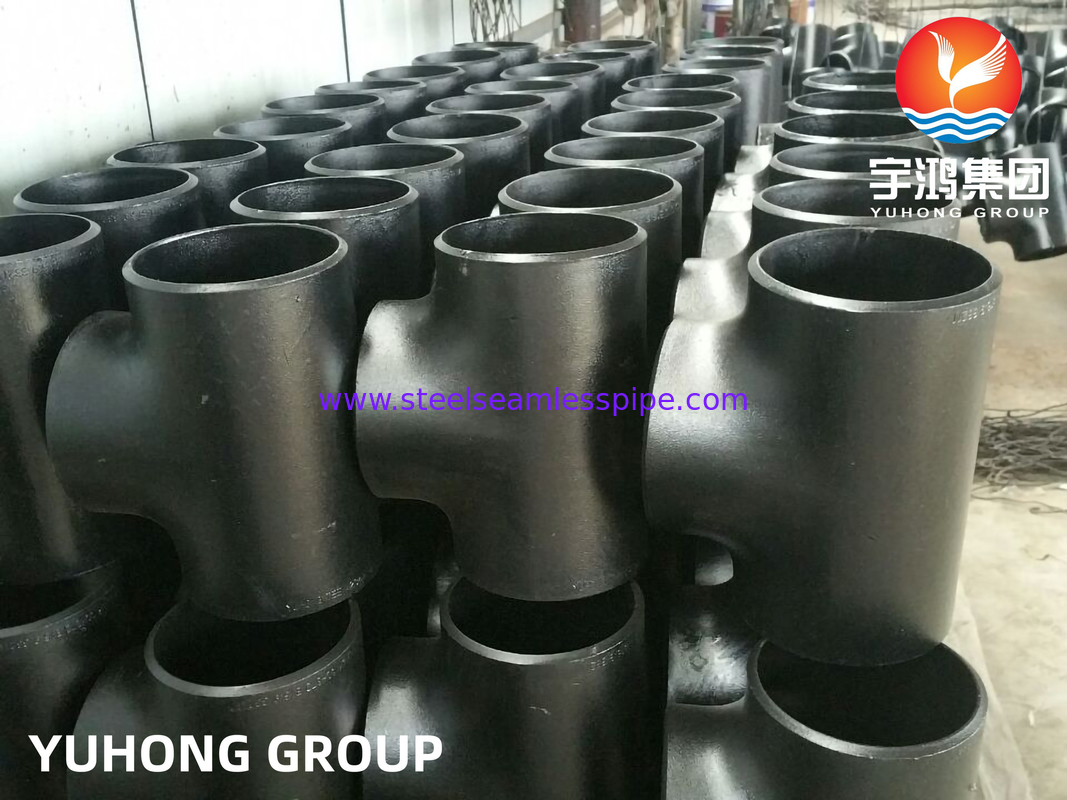

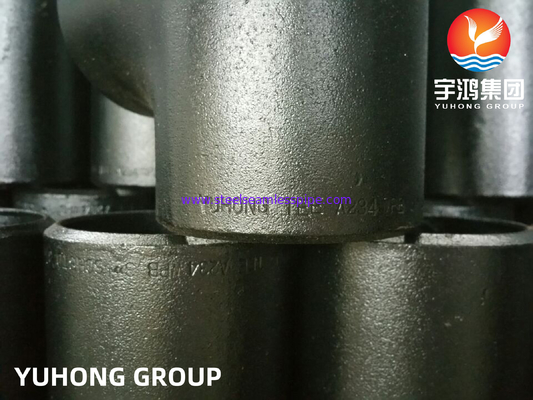

ASTM A234 WPB Trójnikowy łącznik rurowy ze stali węglowej do spawania doczołowego

Przegląd:

Trójnik WPB to specjalistyczna złączka stosowana w instalacjach wodno-kanalizacyjnych i rurociągach w celu utworzenia połączenia w miejscu styku trzech rur. Wszystkie trzy wyloty są tej samej wielkości, co pozwala na stały przepływ płynu lub gazu przez połączenia. Jest on zwykle wykonany z materiałów takich jak stal nierdzewna, PCV lub inne trwałe substancje, w zależności od zastosowania.

Zazwyczaj trójnik WPB jest zaprojektowany zarówno pod kątem wydajności, jak i niezawodności, zapewniając minimalny spadek ciśnienia przy jednoczesnym zachowaniu szczelności. Może obsługiwać różnorodne płyny, w tym wodę, ropę i gaz, dzięki czemu jest wszechstronny do zastosowań mieszkaniowych, komercyjnych i przemysłowych.

Konstrukcja zwykle charakteryzuje się gładkimi powierzchniami wewnętrznymi, aby zmniejszyć turbulencje i zapobiec stagnacji obszarów, które mogą prowadzić do korozji lub innych problemów. Można go instalować w konfiguracjach poziomych lub pionowych, co zapewnia elastyczność układu. Trójnik równy jest niezbędny do rozgałęziania odcinków rurociągu i kierowania przepływu bez znaczących zmian ciśnienia i prędkości.

Kluczowe specyfikacje często obejmują opcje wymiarowania, wartości ciśnienia i odporność na temperaturę, uwzględniając różne warunki środowiskowe. Ogólnie rzecz biorąc, trójnik WPB odgrywa kluczową rolę w systemach dystrybucji płynów, zwiększając wydajność operacyjną, zapewniając jednocześnie spełnienie standardów bezpieczeństwa.

Specyfikacja:

Skład chemiczny:

Właściwości mechaniczne:

Wymiar:

Rozmiar nominalny		Średnica zewnętrzna przy skosie (mm)	Od środka do końca (mm)
DN	NPS	OD1XOD2	C	M
15	1/2	21.3	25	25
15 X 10	1/2 X 3/8	21,3 X 17,1		25
15 X 8	1/2 X 1/4	21,3 x 13,7		25
20	3/4	26,7	29	29
20 X 15	3/4 X 1/2	26,7 X 21,3		29
20 X 10	3/4 X 3/8	26,7 X 17,1		29
25	1	33,4	38	38
25 X 20	1X3/4	33,4 x 26,7		38
25 X 15	1 1/2	33,4 x 21,3		38
32	1 1/4	42.2	48	48
32X25	1 1/4 X 1	42,2 x 33,4		48
32X20	1 1/4 X 3/4	42,2 x 26,7		48
32X15	1 1/4 X 1/2	42,2 x 21,3		48
40	1 1/2	48.3	57	57
40X32	1 1/2 X 1 1/4	48,3 X 42,2		57
40X25	1 1/2 X 1	48,3 x 33,4		57
40X20	1 1/2 X 3/4	48,3 x 26,7		57
40X15	1 1/2 X 1/2	48,3 x 21,3		57
50	2	60.3	64	64
50X40	2X1 1/2	60,3 X 48,3		60
50X32	2X1 1/4	60,3 X 42,2		57
50X25	2X1	60,3 X 33,4		51
50X20	2x3/4	60,3 X 26,7		44
65	2 1/2	73	76	76
65X50	2 1/2 X 2	73,0 X 60,3		70
65X40	2 1/2 X 1 1/2	73,0 X 48,3		67
65X32	2 1/2 X 1 1/4	73,0 X 42,2		64
65X25	2 1/2 X 1	73,0 X 33,4		57
80	3	88,9	86	86
80X65	3 X 2 1/2	88,9 X 73,0		83
80X50	3 X 2	88,9 x 60,3		76
80X40	3 X 1 1/2	88,9 X 48,3		73
80X32	3 X 1 1/4	88,9 x 42,2		70
90	3 1/2	101,6	95	95
90X80	3 1/2 X 3	101,6 x 88,9		92
90X65	3 1/2 X 2 1/2	101,6 X 73,0		89
90X50	3 1/2 X 2	101,6 x 60,3		83
90X40	3 1/2 X 1 1/2	101,6 x 48,3		79
100	4	114,3	105	105
100X90	4 X 3 1/2	114,3 x 101,6		102
100X80	4X3	114,3 x 88,9		98
100 X 65	4 X 2 1/2	114,3 X 73,0		95
100X50	4X2	114,3 x 60,3		89
100X40	4 X 1 1/2	114,3 x 48,3		86
125	5	141,3	124	124
125X100	5X4	141,3 X 114,3		117
125X90	5 X 3 1/2	141,3 x 101,6		114
125X80	5 X 3	141,3 x 88,9		111
125X65	5 X 2 1/2	141,3 X 73,0		108
125X50	5 X 2	141,3 x 60,3		105
150	6	168,3	143	143
150X125	6 X 5	168,3 X 141,3		137
150X100	6X4	168,3 X 114,3		130
150X90	6 X 3 1/2	168,3 x 101,6		127
150X80	6 X 3	168,3 X 88,9		124
150X65	6 X 2 1/2	168,3 X 73,0		121
200	8	219.1	178	178
200X150	8 X 6	219,1 x 168,3		168
200X125	8 X 5	219,1 X 141,3		162
200X100	8X4	219,1 x 114,3		156
200X90	8 X 3 1/2	219,1 x 101,6		152
250	10	273	216	216
250X200	10 X 8	273,0 X 219,1		203
250X150	10 X 6	273,0 X 168,3		194
250X125	10 X 5	273,0 X 141,3		191
250X100	10 X 4	273,0 X 114,3		184
300	12	323,8	254	254
300X250	12X10	323,8 X 273,0		241
300X200	12 X 8	323,8 x 219,1		229
300X150	12 X 6	323,8 x 168,3		219
300X125	12 X 5	323,8 x 141,3		216
350	14	355,6	279	279
350X300	14 X 12	355,6 X 323,8		270
350X250	14X10	355,6 X 273,0		257
350X200	14 X 8	355,6 x 219,1		248
350X150	14 X 6	355,6 x 168,3		238
400	16	406,4	305	305
400X350	16 X 14	406,4 x 355,6		305
400X300	16 X 12	406,4 x 323,8		295
400X250	16 X 10	406,4 X 273,0		283
400X200	16 X 8	406,4 x 219,1		273
400X150	16 X 6	406,4 x 168,3		264
450	18	457	343	343
450X400	18 X 16	457,0 X 406,4		330
450X350	18 X 14	457,0 X 355,6		330
450X300	18 X 12	457,0 X 323,8		321
450X250	18X10	457,0 X 273,0		308
450X200	18 X 8	457,0 X 219,1		298
500	20	508	381	381
500X450	20 X 18	508,0 X 457,0		368
500X400	20 X 16	508,0 X 406,4		356
500X350	20 X 14	508,0 X 355,6		356
500X300	20 X 12	508,0 X 323,8		346
500X250	20 X 10	508,0 X 273,0		333
500X200	20 X 8	508,0 X 219,1		324
550	22	559	419	419
550X500	22X20	559,0 X 508,0		406
550X450	22 X 18	559,0 X 457,0		394
550X400	22 X 16	559,0 X 406,4		381
550X350	22 X 14	559,0 X 355,6		381
550X300	22X12	559,0 X 323,8		371
550X250	22X10	559,0 X 273,0		359
600	24	610	432	432
600X550	24 X 22	610,0 X 559,0		432
600 X 500	24 X 20	610,0 X 508,0		432
600X450	24X18	610,0 X 457,0		419
600 X 400	24X16	610,0 X 406,4		406
600X350	24X14	610,0 X 355,6		406
600 X 300	24X12	610,0 X 323,8		397
600X250	24X10	610,0 X 273,0		384
650	26	660	495	495
650 X 600	26 X 24	660,0 X 610,0		483
650X550	26 X 22	660,0 X 559,0		470
650 X 500	26 X 20	660,0 X 508,0		457
650X450	26 X 18	660,0 X 457,0		444
650X400	26 X 16	660,0 X 406,4		432
650X350	26 X 14	660,0 X 355,6		432
650X300	26 X 12	660,0 X 323,8		422
700	28	711	521	521
700X650	28 X 26	711,0 X 660,0		521
700X600	28 X 24	711,0 X 610,0		508
700X550	28 X 22	711,0 X 559,0		495
700 X 500	28 X 20	711,0 X 508,0		483
700X450	28 X 18	711,0 X 457,0		470
700X400	28 X 16	711,0 X 406,4		457
700X350	28 X 14	711,0 X 355,6		457
700 X 300	28 X 12	711,0 X 323,8		448
750	30	762	559	559
750X700	30 X 28	762,0 X 711,0		546
750X650	30 X 26	762,0 X 660,0		546
750X600	30 X 24	762,0 X 610,0		533
750X550	30 X 22	762,0 X 559,0		521
750 X 500	30 X 20	762,0 X 508,0		508
750X450	30 X 18	762,0 X 457,0		495
750X400	30 X 16	762,0 X 406,4		483
750X350	30 X 14	762,0 X 355,6		483
750X300	30 X 12	762,0 X 323,8		473
750X250	30 X 10	762,0 X 273,0		460
800	32	813	597	597
800X750	32X30	813,0 X 762,0		584
800X700	32X28	813,0 X 711,0		572
800X650	32X26	813,0 X 660,0		572
800X600	32X24	813,0 X 610,0		559
800X550	32X22	813,0 X 559,0		546
800 X 500	32X20	813,0 X 508,0		533
800X450	32X18	813,0 X 457,0		521
800X400	32X16	813,0 X 406,4		508
800X350	32X14	813,0 X 355,6		508
850	34	864	635	635
850X800	34X32	864,0 X 813,0		622
850X750	34X30	864,0 X 762,0		610
850X700	34X28	864,0 X 711,0		597
850X650	34X26	864,0 X 660,0		597
850X600	34X24	864,0 X 610,0		584
850X550	34X22	864,0 X 559,0		572
850 X 500	34X20	864,0 X 508,0		559
850X450	34X18	864,0 X 457,0		546
850X400	34X16	864,0 X 406,4		533
900	36	914	673	673
900X850	36X34	914,0 X 864,0		660
900X800	36X32	914,0 X 813,0		648
900X750	36X30	914,0 X 762,0		635
900X700	36X28	914,0 X 711,0		622
900X650	36 X 26	914,0 X 660,0		622
900X600	36X24	914,0 X 610,0		610
900X550	36 X 22	914,0 X 559,0		597
900 X 500	36 X 20	914,0 X 508,0		584
900X450	36 X 18	914,0 X 457,0		572
900 X 400	36 X 16	914,0 X 406,4		559
950	38	965	711	711
950X900	38X36	965,0 X 914,0		711
950X850	38X34	965,0 X 864,0		698
950X800	38X32	965,0 X 813,0		686
950X750	38X30	965,0 X 762,0		673
950X700	38X28	965,0 X 711,0		648
950X650	38X26	965,0 X 660,0		648
950X600	38X24	965,0 X 610,0		635
950X550	38 X 22	965,0 X 559,0		622
950 X 500	38X20	965,0 X 508,0		610
950X450	38X18	965,0 X 457,0		597
1000	40	1016	749	749
1000 X 950	40X38	1016,0 X 965,0		749
1000 X 900	40X36	1016,0 X 914,0		737
1000 X 850	40X34	1016,0 X 864,0		724
1000 X 800	40X32	1016,0 X 813,0		711
1000 X 750	40X30	1016,0 X 762,0		698
1000 X 700	40X28	1016,0 X 711,0		673
1000 X 650	40X26	1016,0 X 660,0		673
1000 X 600	40X24	1016,0 X 610,0		660
1000 X 550	40 X 22	1016,0 X 559,0		648
1000 X 500	40X20	1016,0 X 508,0		635
1000 X 450	40X18	1016,0 X 457,0		622
1050	42	1067	762	711
1050 X 1000	42x40	1067,0 X 1016,0		711
1050X950	42x38	1067,0 X 965,0		711
1050X900	42X36	1067,0 X 914,0		711
1050X850	42X34	1067,0 X 864,0		711
1050X800	42X32	1067,0 X 813,0		711
1050X750	42X30	1067,0 X 762,0		711
1050X700	42X28	1067,0 X 711,0		698
1050X650	42X26	1067,0 X 660,0		698
1050X600	42X24	1067,0 X 610,0		660
1050 X 550	42X22	1067,0 X 559,0		660
1050 X 500	42X20	1067,0 X 508,0		660
1050X450	42X18	1067,0 X 457,0		648
1050X400	42X16	1067,0 X 406,4		635
1100	44	1118	813	762
1100 X 1050	44X42	1118,0 X 1067,0		762
1100 X 1000	44x40	1118,0 X 1016,0		749
1100 X 950	44x38	1118,0 X 965,0		737
1100 X 900	44x36	1118,0 X 914,0		724
1100 X 850	44X34	1118,0 X 864,0		724
1100 X 800	44X32	1118,0 X 813,0		711
1100 X 750	44X30	1118,0 X 762,0		711
1100 X 700	44x28	1118,0 X 711,0		698
1100 X 650	44X26	1118,0 X 660,0		698
1100 X 600	44X24	1118,0 X 610,0		698
1100 X 550	44X22	1118,0 X 559,0		686
1100 X 500	44x20	1118,0 X 508,0		686
1150	46	1168	851	800
1150 X 1100	46X44	1168,0 X 1118,0		800
1150X1050	46X42	1168,0 X 1067,0		787
1150 X 1000	46X40	1168,0 X 1016,0		775
1150X950	46x38	1168,0 X 965,0		762
1150X900	46X36	1168,0 X 914,0		762
1150 X 850	46X34	1168,0 X 864,0		749
1150 X 800	46X32	1168,0 X 813,0		749
1150X750	46X30	1168,0 X 762,0		737
1150X700	46X28	1168,0 X 711,0		737
1150 X 650	46X26	1168,0 X 660,0		737
1150 X 600	46X24	1168,0 X 610,0		724
1150 X 550	46 X 22	1168,0 X 559,0		724
1200	48	1219	889	838
1200 X 1150	48X46	1219,0 X 1168,0		838
1200 X 1100	48X44	1219,0 X 1118,0		838
1200 X 1050	48X42	1219,0 X 1067,0		813
1200 X 1000	48X40	1219,0 X 1016,0		813
1200X950	48X38	1219,0 X 965,0		813
1200 X 900	48X36	1219,0 X 914,0		787
1200 X 850	48X34	1219,0 X 864,0		787
1200 X 800	48X32	1219,0 X 813,0		787
1200 X 750	48X30	1219,0 X 762,0		762
1200 X 700	48X28	1219,0 X 711,0		762
1200 X 650	48X26	1219,0 X 660,0		762
1200 X 600	48X24	1219,0 X 610,0		737
1200 X 550	48X22	1219,0 X 559,0		737
Notatki 1) Oprócz wyżej wymienionych norm, stosowane są również normy GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 itp. 2) W przypadku trójników i krzyżaków prostych o średnicy DN 650 (NPS 26) oraz trójników i krzyżyków redukcyjnych o średnicy DN 350 (NPS 14) zaleca się stosowanie rozmiarów wylotów (co oznacza, że ​​można zastosować inne rozmiary). 3) Trójniki i krzyżyki o rozmiarach większych niż podane w powyższej tabeli będą dostarczane według rozmiaru uzgodnionego przez kupującego i producenta lub według rozmiaru producenta.

Aplikacja:

1. Instalacje hydrauliczne: Trójniki WPB ze stali węglowej są często używane w instalacjach wodno-kanalizacyjnych do rozprowadzania przepływu wody lub gazu do wielu armatury lub odgałęzień. Służą do tworzenia połączeń pomiędzy rurami głównymi a odgałęzieniami.

2. Przemysł naftowy i gazowy: Trójniki ze stali węglowej WPB są szeroko stosowane w przemyśle naftowym i gazowym do transportu ropy, gazu i innych płynów. Odgrywają kluczową rolę w systemach rurociągów, umożliwiając rozgałęzianie rurociągów i przekierowanie przepływu.

3. Zakłady przetwórstwa chemicznego: W zakładach przetwórstwa chemicznego trójniki ze stali węglowej WPB służą do dystrybucji chemikaliów lub płynów do różnych jednostek przetwórczych lub reaktorów. Stanowią niezawodny i skuteczny sposób łączenia rur i zapewnienia właściwej kontroli przepływu.

4. Systemy HVAC: Systemy ogrzewania, wentylacji i klimatyzacji (HVAC) często zawierają trójniki ze stali węglowej WPB, aby ułatwić dystrybucję przepływu powietrza lub czynnika chłodniczego w budynku. Trójniki służą do tworzenia połączeń odgałęźnych dla różnych stref lub obszarów.

5. Elektrownie: Elektrownie, w tym elektrownie cieplne i elektrownie jądrowe, wykorzystują w swoich instalacjach trójniki ze stali węglowej WPB. Pomagają w dystrybucji pary, wody lub innych płynów potrzebnych w procesach wytwarzania energii.
