Wymogi dotyczące wprowadzenia do obrotu węgla

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG
Orzecznictwo:	ASME, ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Numer modelu:	A182, EN10088, A105, A694

Zapłata:

Minimalne zamówienie:	1 szt.
Cena:	negocjowalne
Szczegóły pakowania:	Sklejka drewniana skrzynka / paleta
Czas dostawy:	3-5 tygodni
Zasady płatności:	T/T, L/C, D/P, D/A
Możliwość Supply:	500 ton / miesiąc

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (277)

Bezszwowa rura ze stali nierdzewnej (269)

Dwustronna rura ze stali nierdzewnej (128)

Dwustronna rura ze stali nierdzewnej (27)

Rurka igłowa (86)

Fin Tube (596)

Wymiennik ciepła (10)

Rura wymiennika ciepła (419)

Zestaw rur wymiennika ciepła (37)

Arkusz rurowy wymiennika ciepła (117)

wyłącznik wymiennika ciepła (35)

Klimatyzer (7)

Zbiornik ciśnieniowy (2)

Spawana rura ze stali nierdzewnej (57)

Spawana rura ze stali nierdzewnej (113)

Nikiel rur (258)

Rura ze stopu niklu (75)

Rura ze stopu miedzi (210)

Rura ze stali stopowej (173)

Rurka tytanowa (9)

Jasna rura wyżarzana (153)

Rura kotła (138)

okucie stalowe (784)

Kołnierz stalowy (574)

Inni (384)

Szczegółowy opis produktu

Produkt:

Arkusz rurowy wymiennika ciepła

Specification:

ASTM SA266

Materiał:

GR.2N

Zastosowanie:

Wymiennik ciepła

Podkreślić:

EN10028 Rura z elementami wymiennika ciepła

1.4541 Rura z elementami wymiennika ciepła

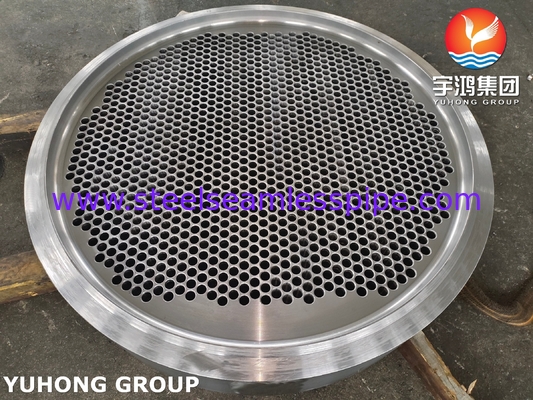

Wymogi dotyczące wprowadzenia do obrotu węgla

Co to jest specyfikacja ASME SA266 Gr.2N?

Specyfikacja ASME SA-266 Gr.2N obejmuje sztuczki ze stali węglowej stosowane w zbiornikach ciśnieniowych i wymiennikach ciepła, w szczególności w przypadku tablic rur.Materiał ten jest szeroko stosowany w wymiennikach ciepła w formie muszli i rurki, kondensatorów i kotłów ze względu na dobre właściwości mechaniczne, spawalność i opłacalność.

Określenie "2N" oznacza, że materiał jest dostarczany w normalizowanym stanie obróbki cieplnej, co zwiększa jego wytrzymałość i wytrzymałość w porównaniu z nienormalizowanymi gatunkami.

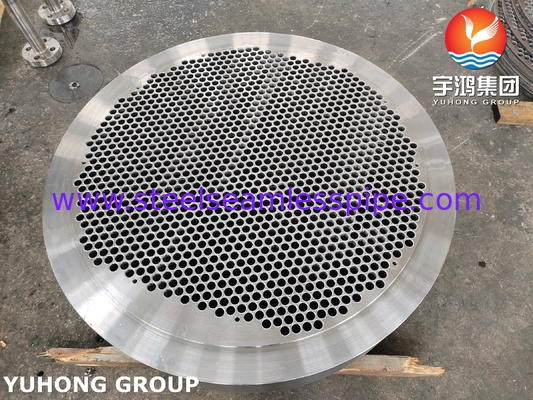

Wymogi dotyczące wprowadzenia do obrotu węgla 0

Skład chemiczny (ASME SA-266 Gr.2N)

Elementy	Skład (%)
Węgiel (C)	≤ 0.25
Mangan (Mn)	0.60 ¢ 1.35
Fosfor (P)	≤ 0.025
Siarka (S)	≤ 0.025
Silikon (Si)	0.15 ¢ 0.35
Włókiennicze	≤ 0,40 (nieobowiązkowa dla wytrzymałości w niskich temperaturach)

Właściwości mechaniczne

Nieruchomości	Wartość
Wytrzymałość na rozciąganie	485 620 MPa (70 90 ksi)
Siła wydajności (min)	260 MPa (38 ksi)
Wyciąganie (min)	21%
Twardość (Brinell, maks.)	187 HB

Obróbka cieplna

Normalizacja (N) w celu udoskonalenia struktury ziarna i poprawy właściwości mechanicznych.

Opcjonalna obróbka cieplna po spawaniu (PWHT) w przypadku spawania.

Dlaczego stosować SA-266 Gr.2N do tablic rur wymiennika ciepła?

Zalety

Kosztowo-efektywne ekonomiczne niż blachy z rur ze stali nierdzewnej lub stopów niklu.

Dobra spawalność Kompatybilny z powszechnymi technikami spawania (SMAW, GTAW, SAW).

Zgodność z Kodeksem ASME

Umiarkowana odporność na korozję: Przy odpowiednim utrzymaniu nadaje się do zastosowań w środowiskach niepoważnych.

Ograniczenia

Nie stosowane do użytku o wysokiej działaniu korozyjnym. W przypadku narażenia na działanie środków kwasowych/agresywnych wymagają one pokrycia lub powłoki.

Ograniczone stosowanie w wysokiej temperaturze Maksymalna zalecana temperatura: ~ 400°C (750°F).

Ryzyko korozji galwanicznej ️ W przypadku połączenia z rurami ze stali nierdzewnej lub stopem niklu (np. UNS N08810) może być potrzebna izolacja lub ochrona katodowa.

Rozważania dotyczące projektowania i wytwarzania tablicy

Kodeksy i normy projektowe

ASME BPVC Sekcja VIII, Dywizja 1 lub 2 (UG-34 dla płaskich głowic/rurowych arkuszy).

TEMA (Tubular Exchanger Manufacturers Association) dla wzorów otworów i tolerancji.

Metody mocowania rury do tablicy rury

Metoda	Opis
Mechaniczna ekspansja	Rury są zwinięte w otwory, aby mocno pasowały.
Spawanie pieczęci	Zapobiega wyciekowi pomiędzy rurą a tablicą rur.
Słucie siłowe	Zapewnia integralność konstrukcyjną pod wysokim ciśnieniem.
Związanie wybuchowe	Wykorzystywane do blach wykonanych z rur ( stalowa węglowa + warstwa odporna na korozję).

Obróbka i kontrola jakości

Precyzyjne wiercenie ️ Średnica dziury, wysokość i ustawienie muszą spełniać normy TEMA.

Badanie nieniszczące (NDT)

Wykończenie powierzchniowe: Gładkie obróbki zmniejszają ryzyko korozji szczelin.

Wspólne zastosowania arkuszy SA-266 Gr.2N

Ropa naftowa i gaz ️ wymienniki ciepła w rafineriach.

Elektrownie ️ Kondensatory i podgrzewacze wody.

Przetwarzanie chemiczne ️ Wymienniki o umiarkowanej temperaturze.

Systemy klimatyzacyjne  zastosowania chłodzące w przemyśle.

Alternatywne materiały do tablic

Jeżeli SA-266 Gr.2N nie jest odpowiedni, należy rozważyć:

SA-266 Gr.3 (stalo węglowe o wyższej wytrzymałości).

SA-516 Gr.70 ( stalowe zbiorniki ciśnieniowe).

Stali nierdzewnej (SA-240 Typ 304/316)

Płaty z rur (SA-263/SA-264) ️ Stal węglowa z nakładką nierdzewnej/niklu.

W przypadku wymienników ciepła o umiarkowanym ciśnieniu i temperaturze odpowiedni wybór materiału, konstrukcja,i produkcja zapewniają długoterminową wydajność.

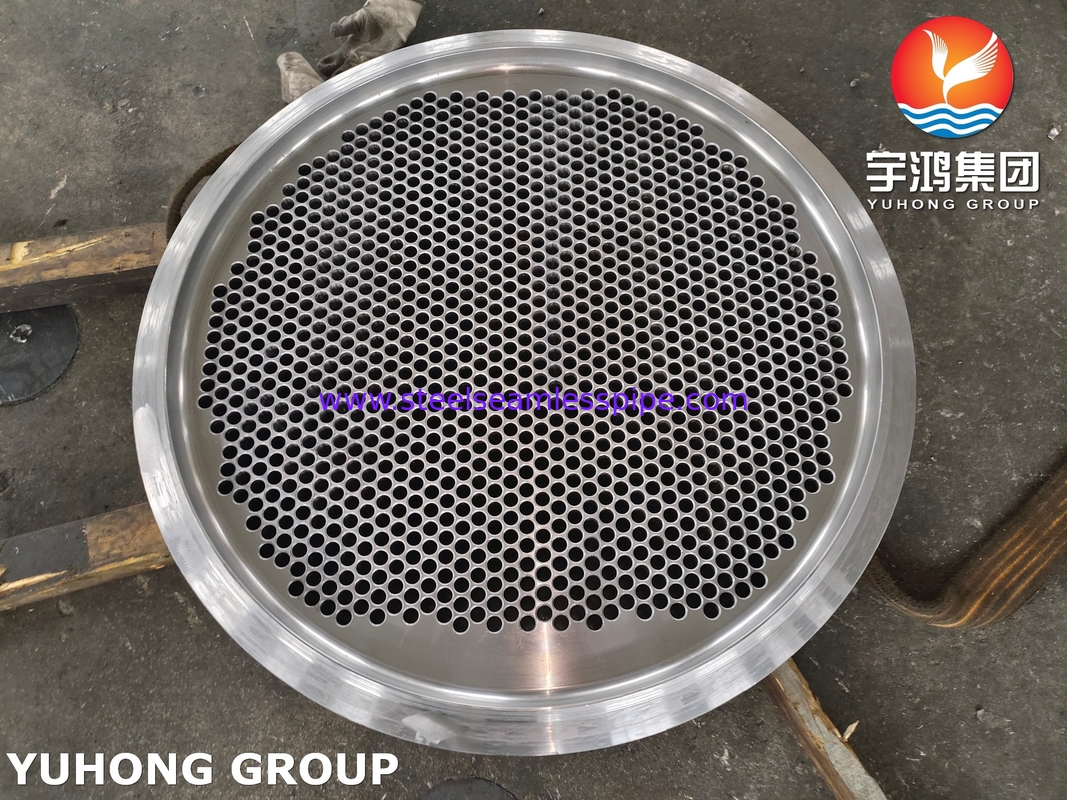

Wymogi dotyczące wprowadzenia do obrotu węgla 1
