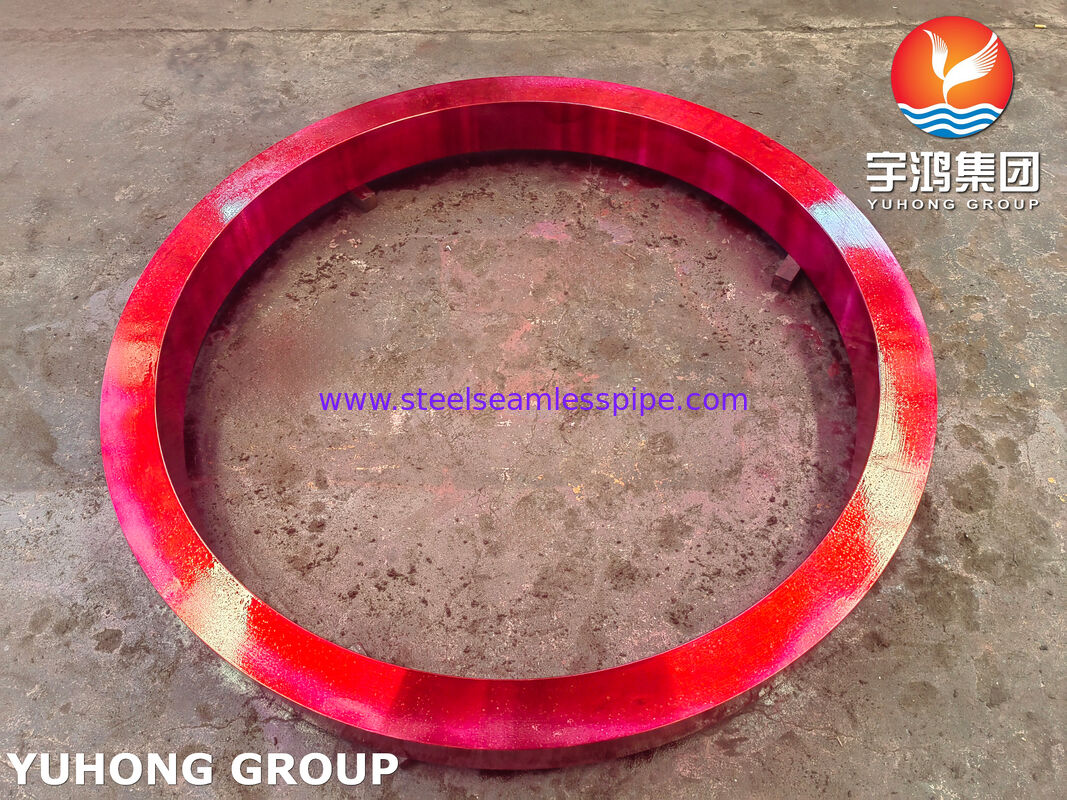

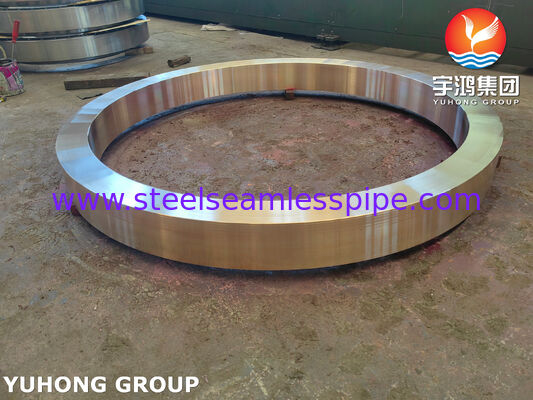

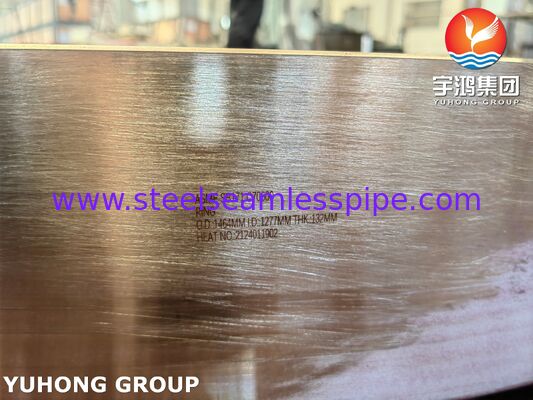

ASME SB171 C70600 Mosiężno-niklowy ciężki pierścień do połączenia płyty dennicy i płaszcza dużych rur wymiennika ciepła o średnicy zewnętrznej 1464 mm x średnicy wewnętrznej 1277 mm x 132 mm

Yuhong Group Co., Ltd. dostarcza pełne spektrum urządzeń termicznych i precyzyjnych części, w tymwymienniki ciepła typu płaszczowo-rurowego (konstrukcje wymienników ciepła TEMA), zbiorniki ciśnieniowe, chłodnice powietrza, rury karbowane, rury piecowe, rury wymiennika ciepła (bezszwowe rury ze stali nierdzewnej, rury ze stopów niklu, rury ze stopów miedzi), płyty-rurogrzejnice wymiennika ciepła i pakiety rurowe wymiennika ciepła. Produkujemy również niestandardowe pierścienie i odkuwki ciężkie, takie jakpierścień ASME SB171 C70600opisany tutaj.

Tenpierścień ASME SB171 C70600topierścień o dużej wytrzymałościo wymiarachŚrednica Zewn. 1464mm x Średnica Wewn. 1277mm x grubość 132mm. Jest zaprojektowany do użytku jakointegralny pierścień płyty-rurogrzejnicy,pierścień przejściowy płaszcz-płyta-rurogrzejnicalubpierścień wzmacniającyw dużych wymiennikach ciepła chłodzonych wodą morską, skraplaczach elektrowni i chłodnicach platform offshore.

Wykonany zstopu miedzi i niklu 90/10 (C70600), pierścień ten oferuje wyjątkową odporność na korozję, erozję i porastanie przez organizmy morskie w wodzie morskiej, jednocześnie zapewniając wytrzymałość mechaniczną wymaganą w zastosowaniach wysokociśnieniowych i o dużej średnicy.

• Średnica Zewn. 1464mm / Średnica Wewn. 1277mm- Nadaje się do dużych średnic płaszcza (np. nominalnie 50-60 cali)
• Grubość 132mm- Zapewnia sztywność konstrukcyjną dla wsparcia płyty-rurogrzejnicy lub jako samodzielny pierścień pod dużymi obciążeniami śrubowymi
• Materiał C70600- Sprawdzona wydajność w zastosowaniach morskich i w wodach słonawych

• Konstrukcja Kuta lub Walcowana:- Dla pierścienia o tej grubości (132 mm) zazwyczaj zaczynamy odkutej lub walcowanej blachylubodkuwki drążonejaby zapewnić jednorodną strukturę ziarna i brak porowatości.
• Precyzyjna Obróbka Skrawaniem:- Średnica wewnętrzna, zewnętrzna i grubość są obrabiane z wąskimi tolerancjami. Powierzchnie czołowe i wewnętrzne mogą być rowkowane do rozszerzania rur (jeśli służą jako płyta-rurogrzejnica).
• Weryfikacja Materiału:- 100% PMI (pozytywna identyfikacja materiału) i testy mechaniczne zgodnie z wymaganiami ASME SB171. Dostarczany pełny MTC (certyfikat próby młyna).
• Ochrona przed Korozją:- Stop C70600 naturalnie jest odporny na korozję w wodzie morskiej; nie jest wymagane dodatkowe powlekanie.

Biorąc pod uwagę dużą średnicę zewnętrzną i znaczną grubość, ten pierścień jest idealny do:

• Integralny Pierścień Płyty-Rurogrzejnicy:- Jako jednoczęściowa płyta-rurogrzejnica dla dużego chłodnicy wody morskiej, eliminując spoiny i zmniejszając ryzyko korozji galwanicznej.
• Pierścień Adaptera Płaszcz-Płyta-Rurogrzejnica:- Przy łączeniu płaszcza ze stali węglowej z płytą-rurogrzejnicą z miedzi i niklu, pierścień ten może być okładzinowany lub spawany w celu zarządzania różnicą współczynników rozszerzalności cieplnej i zapobiegania korozji bimetalicznej.
• Pierścień Wzmacniający dla Cienkiej Płyty-Rurogrzejnicy:- Jeśli cienka płyta-rurogrzejnica wymaga dodatkowej sztywności w obszarze uszczelnienia, ten ciężki pierścień służy jako wsparcie tylne.
• Zastosowania Wysokociśnieniowe:- Grubość 132 mm zapewnia wystarczającą wytrzymałość dla kołnierzy skręcanych w wymiennikach ciepła wysokociśnieniowych (np. podgrzewacze wody zasilającej).

W wymiennikach ciepła typu płaszczowo-rurowego o dużej średnicy (średnica wewnętrzna płaszcza > 1000 mm), płyta-rurogrzejnica i pierścienie łączące napotykają unikalne wyzwania:

• Kucie vs. Walcowanie Blachy:- Dla grubości powyżej 100 mm,pierścienie kuteoferują lepsze właściwości mechaniczne i możliwość kontroli ultradźwiękowej w porównaniu do spawanych blach walcowanych.
• Niedopasowanie Rozszerzalności Cieplnej:- Gdy pierścień z miedzi i niklu (C70600) jest połączony ze stalowym płaszczem węglowym, różnica we współczynnikach rozszerzalności cieplnej musi być uwzględniona za pomocązłącza przejściowegolubelastycznej konstrukcji.
• Wiercenie Otworów na Rury dla Pierścieni Płyt-Rurogrzejnic:- Jeśli pierścień służy jako płyta-rurogrzejnica, wzór wiercenia i profil rowka muszą być precyzyjnie obrobione zgodnie ze standardami TEMA.
• Naddatek Korozyjny:- Nawet przy doskonałej odporności na korozję C70600,minimalny naddatek korozyjny wynoszący 1,5-3 mmjest zalecany dla długotrwałej pracy w wodzie morskiej (20+ lat).

• Produkujemy ciężkie pierścienieściśle według Twojego rysunku- średnica wewnętrzna, zewnętrzna, grubość, fazowania, otwory na śruby i szczegóły rowków.
• Dostępne zpełnym NDE: UT (badanie ultradźwiękowe) dla wad wewnętrznych, PT (badanie penetrantowe) dla pęknięć powierzchniowych.
• Może być dostarczony jako część kompletnegopakietu rurowego wymiennika ciepłalubzespołu płyty-rurogrzejnicy.
• Krótkie terminy realizacji dla pierścieni kutych od naszych zatwierdzonych partnerów w zakresie kucia.
