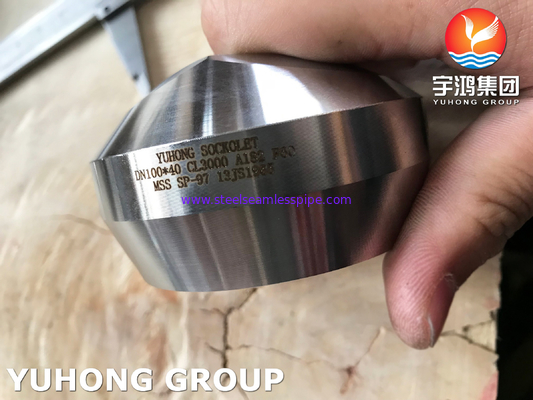

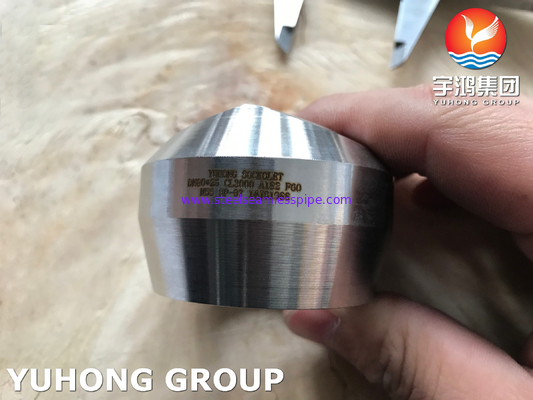

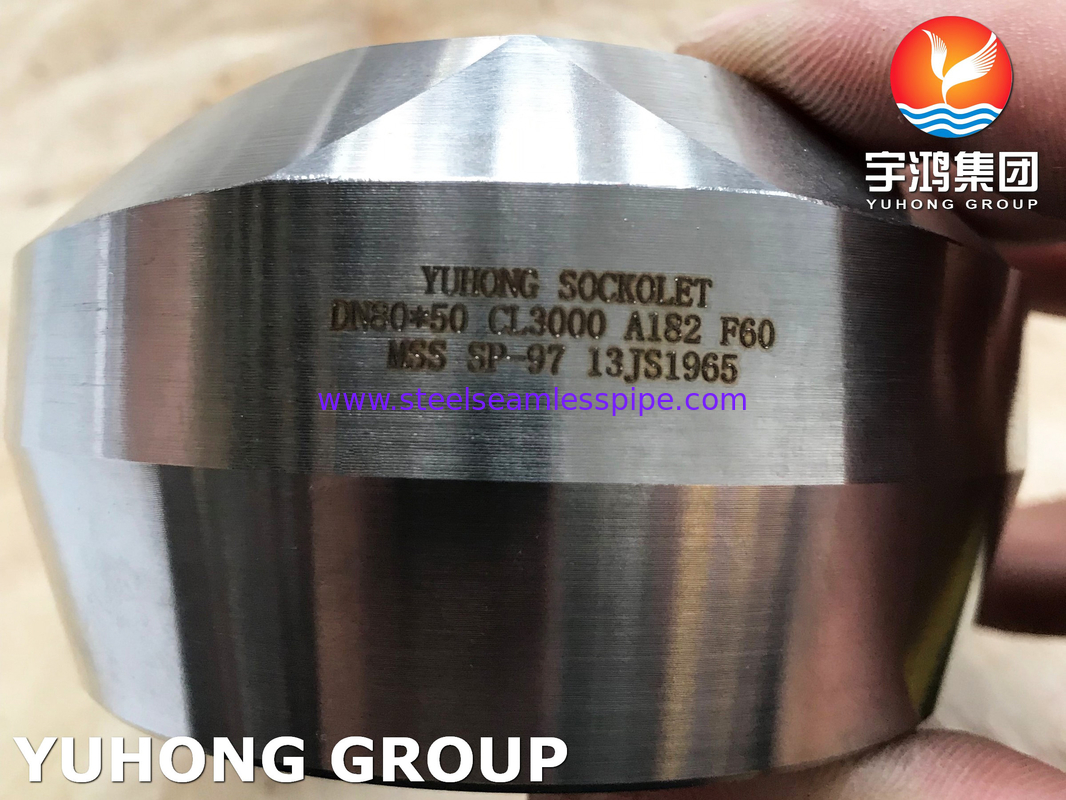

Podkładka ze stali dupleks A182 F60 / S32205 Forgowana Olet Fitting MSS SP-97
Przegląd

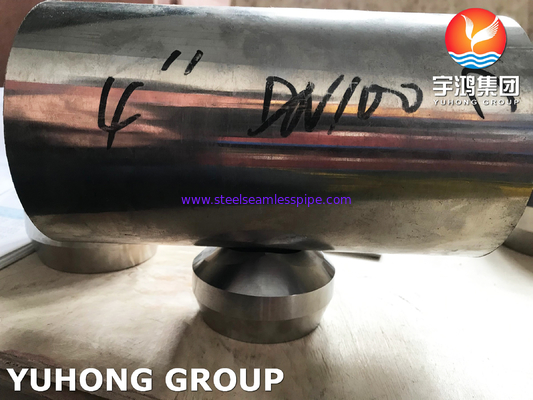

Wyroby z podłączeniem gałęzi (znane również jako Olets) to urządzenia, które zapewniają wyjście z większej rury do mniejszej (lub tej samej wielkości).Główny rurę, na którą połączenie gałęzi jest spawany jest zwykle nazywany Run lub rozmiar HeaderRurociąg, do którego podłączenie odgałęzienia zapewnia kanał, jest zwykle nazywany rozmiarem odgałęzienia lub wyjścia.Olety ze stali podwójnej 2205 są dostępne w różnych modyfikowanych postaciach.Te 2205 Duplex Duplex Steel Outlets i inne typy są stosowane w różnych sektorach przemysłowych, takich jak przemysł chemiczny, rafinerie ropy naftowej, przemysł budowlany i inżynierski, elektrownie jądrowe, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrownie elektryczne, elektrowniePrzemysł petrochemiczny, Fabryki stalowe, papiernicze, cukrowe, przemysł naftowy i gazowy
Główne cechy sokletki:
- Sockolet jest specjalnie zaprojektowany do łączeń ze stoczniami. Oznacza to, że pasuje do rury i jest spawany na zewnątrz, tworząc silną, szczelną uszczelnięcie.
- Kompaktna konstrukcja: Sokety są przeznaczone do stosowania w mniejszych połączeniach gałęzi, zazwyczaj tam, gdzie mniejsza rura (np. 1/2 "lub 3/4" gałąź) musi być podłączona do większej rury głównej.
- Zastosowanie: Idealne w sytuacjach, w których preferowane lub wymagane jest spawanie, i oferuje stosunkowo prostą metodę tworzenia połączeń gałęzi bez konieczności stosowania armatur z nitkami.
Zalety gniazdka A182 F60
-
Wysoka wytrzymałość: Materiał A182 F60 zapewnia dobrą równowagę między wytrzymałością a elastycznością, co czyni go odpowiednim do zastosowań pod wysokim ciśnieniem.
-
Odporność na temperaturę: F60 utrzymuje swoje właściwości przy wyższych temperaturach, co jest niezbędne do zastosowań w systemach parowych i wysokotemperaturowych.
-
Różnorodność: Wyposażenie sockolet umożliwia łatwe rozgałęzienie systemów rurociągowych z możliwością spawania mniejszej rury (np. 1/2 "do 2" rury) do większego rurociągu głównego.
-
Kompaktny projekt: Zaprojektowany tak, aby można go było używać w ciasnych przestrzeniach, gdzie tradycyjne metody rozgałęziania rury mogą być trudne do wdrożenia.
A182 F60 Chchemiczny Skład
| Nie, nie. |
Specyfikacja |
Powszechna nazwa |
C |
Mn |
P |
S |
Tak. |
Ni |
Kr |
Mo. |
Pozostałe |
| UNS S31803 |
ASTM A182 / ASME SA182
|
F51 |
0.030 |
2.00 |
0.030 |
0.020 |
1.00 |
4.5 - 6.5 |
21.0 - 23.0 |
2.5 - 3.5 |
N 0,08 - 0.20 |
| UNS S32205 |
F60 / 2205 |
0.030 |
2.00 |
0.030 |
0.020 |
1.00 |
4.5 - 6.5 |
22.0 - 23.0 |
3 - 3.5 |
N 0,14 - 0.20 |
| UNS S32750 |
F53 / 2507 |
0.030 |
1.20 |
0.035 |
0.020 |
0.80 |
6.0 - 8.0 |
24.0 - 26.0 |
3.0 do 5.0 |
N 0,24 - 0.32,
Cu 0.50 |
| UNS S32760 |
F55 /Zeron®100 |
0.030 |
1.00 |
0.030 |
0.010 |
1.00 |
6.0 - 8.0 |
24.0 - 26.0 |
3.0 - 4.0 |
N 0,20 - 0.30,
Cu 0,50 - 0.10,
W 0.50 - 1.00 |
ASTM A182 F60 Własności mechaniczne
| UNS N0 |
Specyfikacja |
Powszechna nazwa |
Wytrzymałość na rozciąganie,
min, ksi [MPa] |
Siła wydajności, min,
ksi [MPa]A |
Wydłużenie w 2 cali,
[50 mm] lub 4D, min, % |
Zmniejszenie powierzchni,
min, % |
Twardota Brinella
Liczba |
| N031803 UNS |
ASTM A / SA182 |
F51 |
90 [620] |
65 [450] |
25 |
45 |
- Nie. |
| N032205 UNS |
ASTM A / SA182 |
F60 / 2205 |
95 [655] |
65 [450] |
25 |
45 |
- Nie. |
| N032750 UNS |
ASTM A / SA182 |
F53 / ® 2507 |
116 [800] |
80 [550] |
15 |
- Nie. |
310 maksymalnie |
| N032760 UNS |
ASTM A / SA182 |
F55 / Zeron® 100 |
109-130
[750-895] |
80 [550] |
25 |
45 |
- Nie. |
Zastosowanie:
- Zakłady petrochemiczne: do połączeń odgałęzień w rurociągach przewożących ropę naftową, gaz ziemny lub chemikalia pod wysokim ciśnieniem i temperaturą.
- Elektrownie: Szczególnie w systemach parowych i wysokotemperaturowych, gdzie wymagane są solidne i niezawodne wyposażenie.
- Przemysł naftowy i gazowy: do instalacji na morzu lub lądzie, zwłaszcza tam, gdzie wymagana jest wysoka wytrzymałość i odporność na ciepło do połączeń odgałęzionych z rurociągami.
- Rafinowanie i przetwarzanie chemiczne: W systemach, w których występują warunki wysokiej temperatury i średniego i wysokiego ciśnienia, często obejmujące transfer płynów w trudnych warunkach.
- Oczyszczanie wody: W zastosowaniach obejmujących systemy wysokiego ciśnienia i wysokiej temperatury, takie jak kotły, kondensatory i systemy parowe.
