Yuhong Holding Group Co., LTD
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | YUHONG |
| Orzecznictwo: | API, PED |
| Numer modelu: | Gwint A182 F304 |
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Wymagania / opakowanie drewnianej skrzyni |
| Czas dostawy: | Zależy od ilości |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 1000 ton miesięcznie |
| Specyfikacja: | ASTM A182 | Stopień: | F304/304L |
|---|---|---|---|
| KLASA: | 3000,6000,9000 | Norma produkcyjna: | MSS SP-97 |
| Typ: | Zgrzewanie doczołowe | Rozmiar: | 1/2" NPS DO 24" NPS |

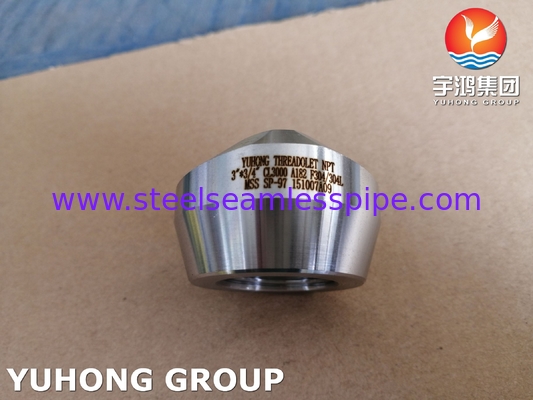

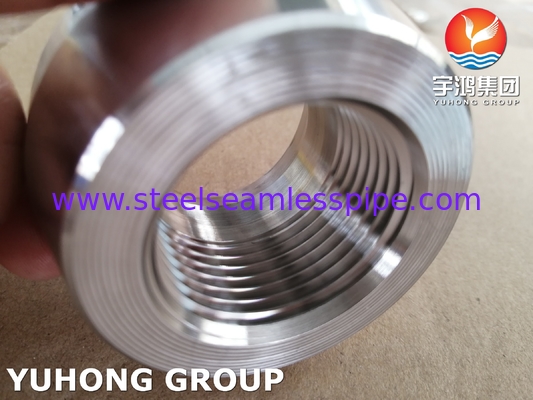

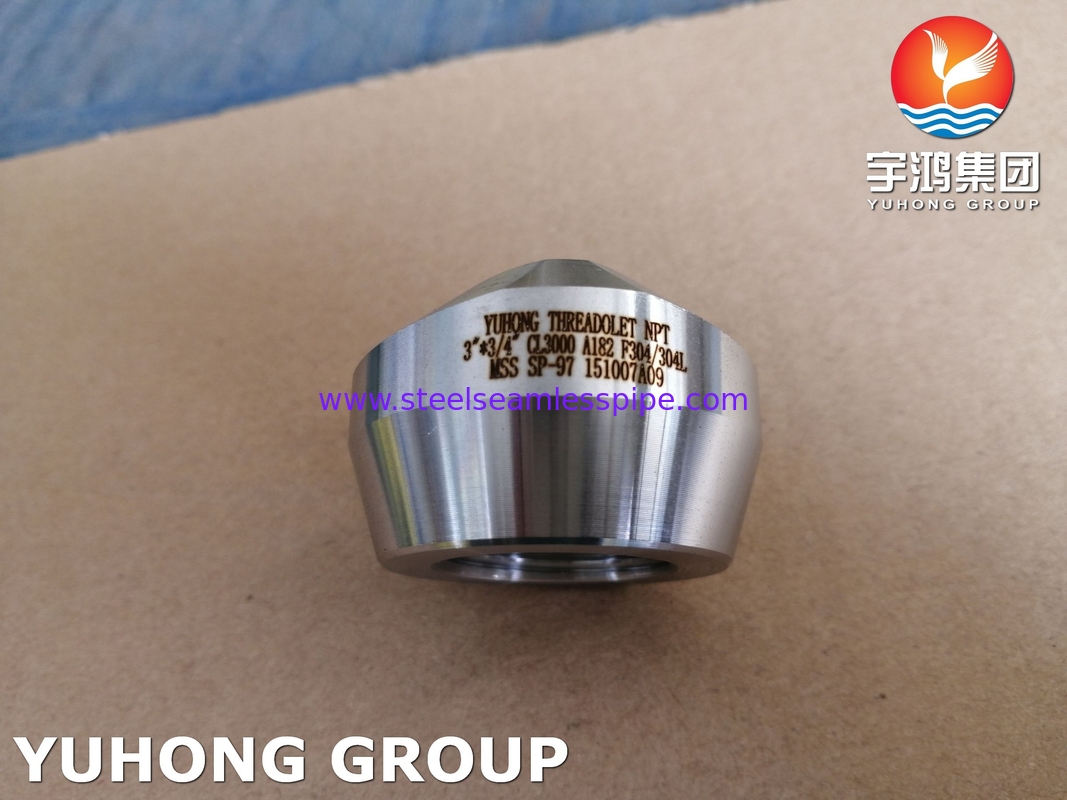

Złączka ze stali nierdzewnej NPT ASTM A182 F304 Threadolet MSS SP-97
Co to jest gwintownik?
Gwint jest dokładnie taki sam jak weldolet, z tą różnicą, że łączy się go z rurą odgałęźną za pomocą gwintu. Inną różnicą między weldoletem a gwintem jest to, że jest używany w aplikacjach o znacznie niższych ciśnieniach i mniejszych średnice.
Gwint tego typu połączenia jest generalnie typu NPT zgodnie ze specyfikacją ASME B1.20.1.
Specyfikacje nici:
| Rozmiar | 1/8" - 4" / DN6 - DN100 |
| Ciśnienie | 3000 funtów / 6000 funtów |
| Norma produkcyjna | MSS SP-97 |
| Stal węglowa | ASTM A105, 20# |
| Stal niskotemperaturowa | ASTM A350 LF2, 16Mn |
| Stali stopowej | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 |
| Stal nierdzewna | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
| stal dwustronna | ASTM A182 F51, F53, F44 |
Odnośna tabela wagi:
| Rozmiar nominalny gałęzi | THRD Outler | ||
| DN | NPS | 3000 | 6000 |
| 6 | 1/8 | 0,05 | - |
| 8 | 1/4 | 0,05 | - |
| 10 | 3/8 | 0,09 | - |
| 15 | 1/2 | 0,17 | 0,32 |
| 20 | 3/4 | 0,22 | 0,47 |
| 25 | 1 | 0,43 | 0,65 |
| 32 | 1¼ | 0,61 | 0,96 |
| 40 | 1½ | 0,69 | 1.28 |
| 50 | 2 | 1.10 | 2.15 |
| 65 | 2½ | 1,52 | - |
| 80 | 3 | 2,50 | - |
| 100 | 4 | 4.10 | - |
MSS SP-97 Wymiary gwintu
|
Rozmiar nominalny gałęzi |
Długość |
Średnica zewnętrzna złączki |
OD na końcu gałęzi |
Długość nici |
Wytnij średnicę otworu. |
|||||
|
DN |
NPS |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
|
|
6 |
1/8 |
19 |
|
27 |
|
22 |
|
6.7 |
16 |
|
|
8 |
1/4 |
19 |
|
27 |
|
22 |
|
10.2 |
16 |
|
|
10 |
3/8 |
21 |
|
30 |
|
25 |
|
10.4 |
19 |
|
|
15 |
1/2 |
25 |
32 |
38 |
45 |
33 |
42 |
13.6 |
24 |
19 |
|
20 |
3/4 |
27 |
37 |
47 |
52 |
39 |
48 |
13,9 |
30 |
25 |
|
25 |
1 |
33 |
40 |
56 |
63 |
48 |
58 |
17.3 |
36 |
33 |
|
32 |
1 1/4 |
33 |
41 |
66 |
72 |
58 |
67 |
18 |
45 |
38 |
|
40 |
1 1/2 |
35 |
43 |
75 |
83 |
64 |
77 |
18.4 |
51 |
49 |
|
50 |
2 |
38 |
52 |
90 |
104 |
77 |
93 |
19.2 |
65 |
59 |
|
65 |
2 1/2 |
46 |
|
105 |
|
94 |
|
28,9 |
76 |
|
|
80 |
3 |
51 |
|
124 |
|
114 |
|
30,5 |
94 |
|
|
100 |
4 |
57 |
|
154 |
|
140 |
|
33 |
121 |
|
Równoważne gatunki stali nierdzewnej F304:
| STANDARD | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | PL |
| F304 | 1.4301 | S30400 | SUS 304 | 304S31 | 08Х18Н10 | Z7CN18-09 | X5CrNi18-10 |
Skład chemiczny F304:
| Stopień | C | Mn | P | S | Si | Ni | Kr | Fe |
|---|---|---|---|---|---|---|---|---|
| F304 | 0,08 | 2.00 | 0,045 | 0,030 | 1.0 | 8-11 | 18-20 | Bal. |
Aplikacje:
Thredolets są używane do niskociśnieniowych rozgałęzień rur pod kątem 90 stopni.
Rura odgałęźna nakręcana jest na Thredolet, który jest przyspawany do rury biegowej.
Gwint jest na ogół typu NPT i jest zgodny ze specyfikacją ASME B1.20.1.
