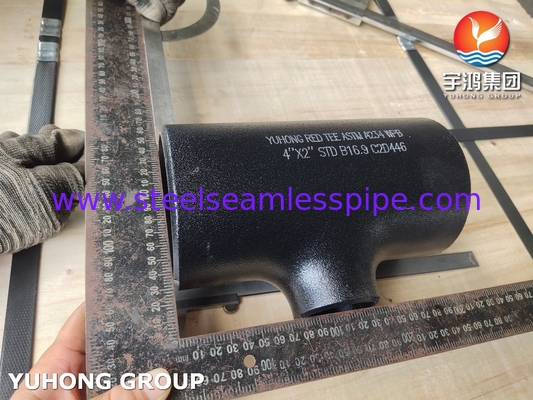

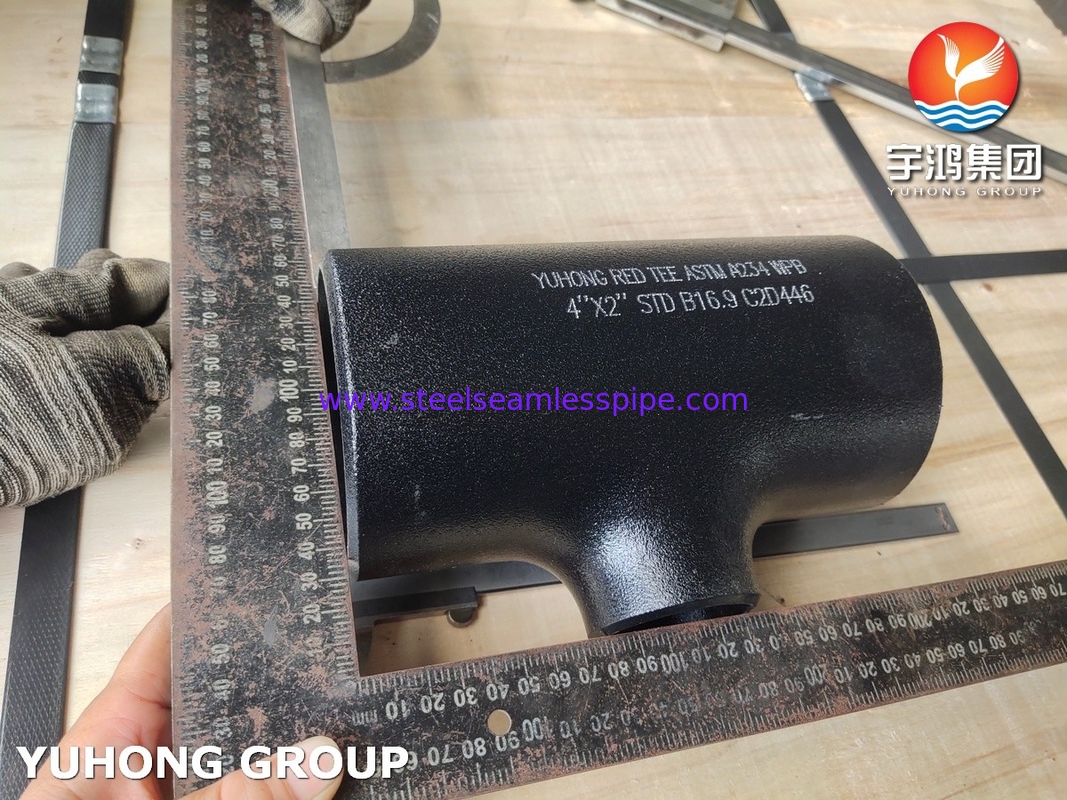

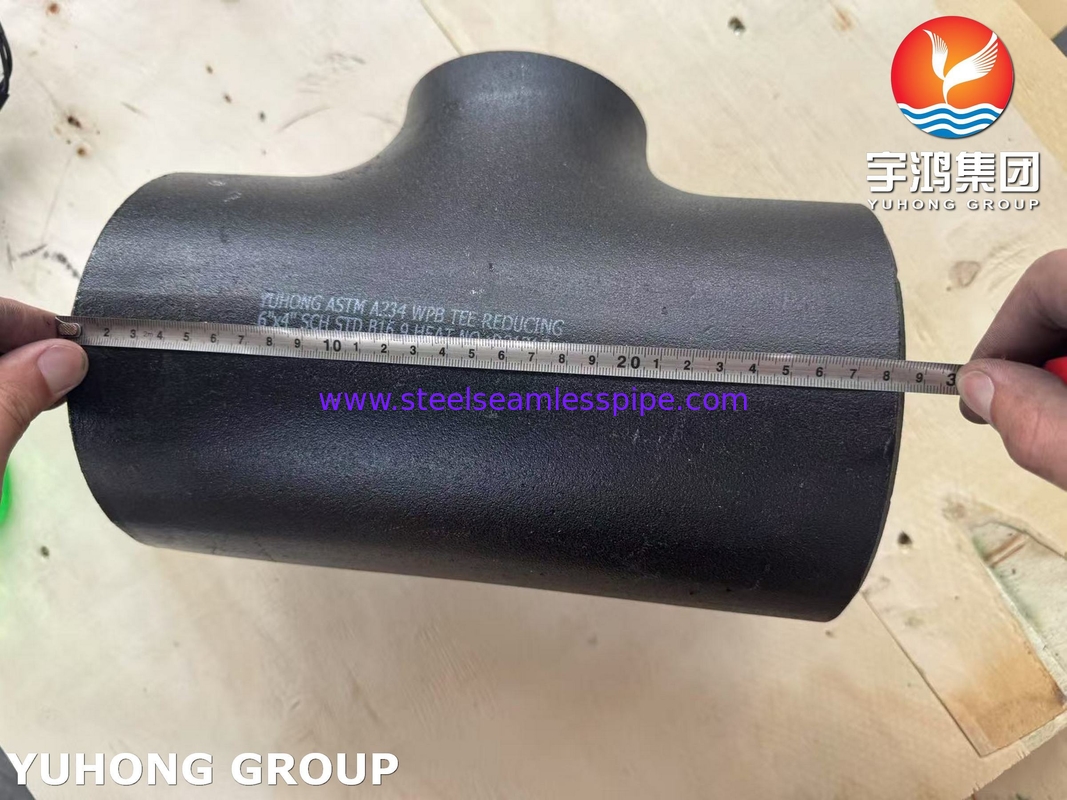

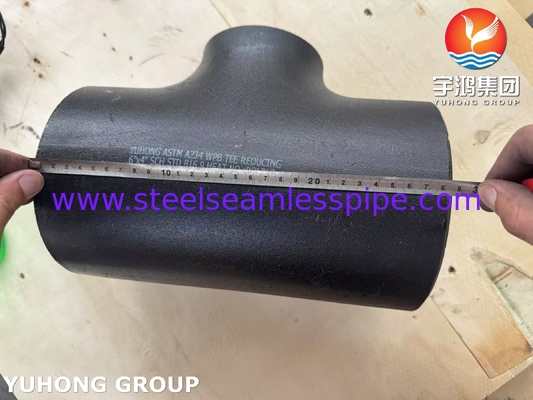

ASTM A234 WPB Stalowa kształtka z redukcją, spawana doczołowo B16.9
Trójniksłuży do zmiany kierunku przepływu płynu i może być stosowany w rurociągach wodnych, naftowych i różnych rurociągach transportujących ciekłe materiały chemiczne. Jest stosowany głównie w dziedzinach medycyny, gospodarki wodnej (nawadnianie, zaopatrzenie w wodę i kanalizacja), energetyki (ropa naftowa, gaz ziemny, przemysł jądrowy), budownictwa i innych dziedzinach inżynierii.
ASTM A234 WPBStalowy trójnik redukcyjny spawany doczołowo to materiał do kształtek rurowych w standardzie amerykańskim dla kolanek, trójników, redukcji, zaślepek, kolan itp. ze stali węglowej. Skład chemiczny ASTM A234 WPB to C≤0,03 Mn=0,29~1,06P≤0,05S≤0,058Si≥0,10Cr≤0,40Mo≤0,15Ni≤0,40Cu≤0,40V≤0,08.
Wymagania chemiczne dla kształtek ze stali węglowej ASTM A234 WPB
| Element |
Zawartość, % |
| ASTM A234 WPB |
| Węgiel [C] |
≤0,30 |
| Mangan [Mn] |
0,29-1,06 |
| Fosfor [P] |
≤0,050 |
| Siarka [S] |
≤0,058 |
| Krzem [Si] |
≥0,10 |
| Chrom [Cr] |
≤0,40 |
| Molibden [Mo] |
≤0,15 |
| Nikiel [Ni] |
≤0,40 |
| Miedź [Cu] |
≤0,40 |
| Wanad [V] |
≤0,08 |
Właściwości mechaniczne kształtek ze stali węglowej ASTM A234 WPB
|
Gatunki ASTM A234
|
Wytrzymałość na rozciąganie, min. |
Granica plastyczności, min. |
Wydłużenie %, min |
| ksi |
ksi |
MPa |
Wzdłużne |
Poprzeczne |
| WPB |
60 |
35 |
240 |
22 |
14 |
Wymagania dotyczące rozciągania dla kształtek ze stali węglowej ASTM A234 WPB
|
Stopień i symbol oznaczenia
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
Wytrzymałość na rozciąganie, zakres Ksi [MPa]
|
60-95
[415-655]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85
[415-585]
|
63-88 [435-605]
|
75-100 [520-690]
|
85-110 [585-760]
|
90-120 [620-840]
|
60-85 [415-585]
|
|
Granica plastyczności, min, Ksi [MPa] (przesunięcie 0,2% lub wydłużenie 0,5% - pod obciążeniem)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
64 [440]
|
32 [220]
|
Kształtka ze stali węglowej ASTM A234 WPBTypowe obszary zastosowań
(1) Petrochemia i energetyka
Transport ropy naftowej i gazu: Rurociągi procesowe niskiego ciśnienia do transportu ropy naftowej, gazu i wody w rurociągach zbierających i transportowych w polu naftowym oraz w rafineriach
Roboty publiczne: Rurociągi pary, kondensatu, wody chłodzącej, sprężonego powietrza o temperaturze roboczej ≤ 400 ℃
Połączenie sprzętu: rurociągi wlotowe i wylotowe dla pomp, zaworów, zbiorników magazynowych i wymienników ciepła.
(2) Przemysł energetyczny
Konwencjonalne elektrownie cieplne: rurociągi pary średniego i niskiego ciśnienia; Układy zasilania kotłów w wodę zasilającą, odwadniającą i kondensat; Rurociąg cyrkulacji wody chłodzącej.
(3) Budownictwo i inżynieria komunalna
Ogrzewanie, wentylacja i klimatyzacja (HVAC): Rurociągi główne ciepłej/zimnej wody, system wody lodowej klimatyzacji.
System ochrony przeciwpożarowej: Główna rura tryskaczy przeciwpożarowych.
Sieć rurociągów zaopatrzenia w wodę i kanalizacji: główna rura zaopatrzenia w wodę i rurociąg przemysłowego uzdatniania wody dużych budynków.
(4) Przemysł ogólny
Przemysł wytwórczy: Rurociągi sprężonego powietrza w fabrykach, rurociągi oleju hydraulicznego, systemy cyrkulacji chłodziwa.
Żywność i napoje: Rurociągi parowe i systemy wody czyszczącej, które nie mają bezpośredniego kontaktu z produktami (wymagające obróbki wykładziną).
Budowa statków i inżynieria oceaniczna: rurociągi systemów wtórnych, takie jak woda zęzowa i wentylacja.
