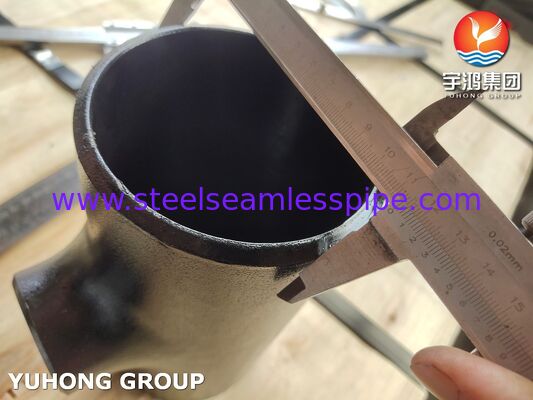

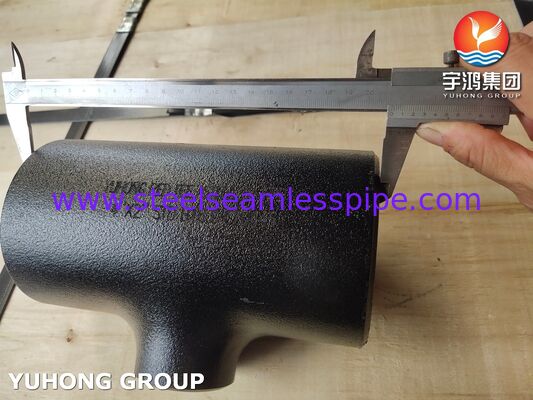

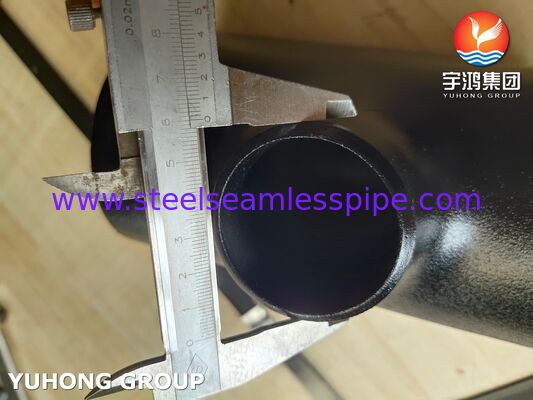

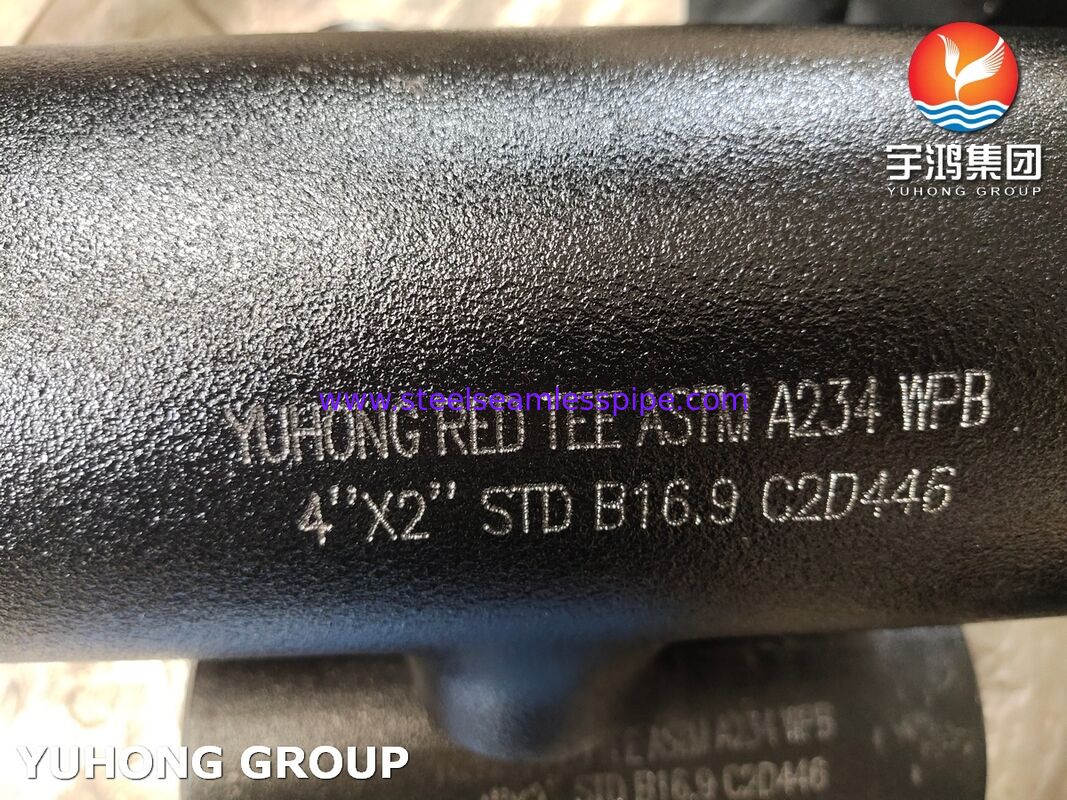

ASTM A234 WPB Stalowy Kołnierz Redukcyjny Tee Spawany Doczołowo B16.9
Trójniksłuży do zmiany kierunku przepływu płynu i może być stosowany w rurociągach wodnych, ropociągach i różnych rurociągach transportujących ciekłe materiały chemiczne. Jest stosowany głównie w dziedzinach medycyny, gospodarki wodnej (nawadnianie, zaopatrzenie w wodę i odwadnianie), energetyki (ropa naftowa, gaz ziemny, przemysł jądrowy), budownictwa i innych dziedzinach inżynierii.
ASTM A234 WPBStalowy Trójnik Redukcyjny Spawany Doczołowo to amerykański standard materiału do kształtek rurowych ze stali węglowej, takich jak kolana, trójniki, redukcje, zaślepki, łuki itp. Skład chemiczny ASTM A234 WPB to C≤0.03 Mn=0.29~1.06P≤0.05S≤0.058Si≥0.10Cr≤0.40Mo≤0.15Ni≤0.40Cu≤0.40V≤0.08.
Wymagania chemiczne dla kształtek ze stali węglowej ASTM A234 WPB
| Element |
Skład, % |
| ASTM A234 WPB |
| Węgiel [C] |
≤0.30 |
| Mangan [Mn] |
0.29-1.06 |
| Fosfor [P] |
≤0.050 |
| Siarka [S] |
≤0.058 |
| Krzem [Si] |
≥0.10 |
| Chrom [Cr] |
≤0.40 |
| Molibden [Mo] |
≤0.15 |
| Nikiel [Ni] |
≤0.40 |
| Miedź [Cu] |
≤0.40 |
| Wanad [V] |
≤0.08 |
Właściwości mechaniczne kształtek ze stali węglowej ASTM A234 WPB
|
Gatunki ASTM A234
|
Wytrzymałość na rozciąganie, min. |
Granica plastyczności, min. |
Wydłużenie %, min |
| ksi |
ksi |
MPa |
Wzdłużne |
Poprzeczne |
| WPB |
60 |
35 |
240 |
22 |
14 |
Wymagania dotyczące rozciągania dla kształtek ze stali węglowej ASTM A234 WPB
|
Stopień i symbol oznaczenia
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
Wytrzymałość na rozciąganie, zakres Ksi [MPa]
|
60-95
[415-655]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85
[415-585]
|
63-88 [435-605]
|
75-100 [520-690]
|
85-110 [585-760]
|
90-120 [620-840]
|
60-85 [415-585]
|
|
Granica plastyczności, min, Ksi [MPa] (przesunięcie 0,2% lub wydłużenie 0,5% pod obciążeniem)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
64 [440]
|
32 [220]
|
Główne zastosowania kształtek ze stali węglowej ASTM A234 WPB Zastosowanie
(1) Petrochemia i energetyka
Transport ropy i gazu: Niskociśnieniowe rurociągi procesowe do transportu ropy, gazu i wody w rurociągach zbierających i transportujących ropę naftową oraz w rafineriach
Roboty publiczne: Rurociągi pary, kondensatu, wody chłodzącej, sprężonego powietrza o temperaturze roboczej ≤ 400 ℃
Połączenia urządzeń: rurociągi wlotowe i wylotowe dla pomp, zaworów, zbiorników magazynowych i wymienników ciepła.
(2) Przemysł energetyczny
Konwencjonalne elektrownie cieplne: rurociągi pary średniego i niskiego ciśnienia; Układy zasilania kotłów w wodę zasilającą, odwadniającą i kondensat; Rurociąg cyrkulacji wody chłodzącej.
(3) Budownictwo i inżynieria komunalna
Ogrzewanie, wentylacja i klimatyzacja (HVAC): Główne rurociągi wody gorącej/zimnej, system wody lodowej klimatyzacji.
System ochrony przeciwpożarowej: Główna rura tryskaczy przeciwpożarowych.
Sieć rurociągów zaopatrzenia w wodę i kanalizacji: główna rura zaopatrzenia w wodę i rurociąg przemysłowego uzdatniania wody dużych budynków.
(4) Przemysł ogólny
Przemysł wytwórczy: Rurociągi sprężonego powietrza w fabrykach, rurociągi oleju hydraulicznego, systemy cyrkulacji chłodziwa.
Żywność i napoje: Rurociągi parowe i systemy wody czyszczącej, które nie mają bezpośredniego kontaktu z produktami (wymagające obróbki wykładziną).
Przemysł stoczniowy i inżynieria morska: rurociągi systemów wtórnych, takie jak woda zęzowa i wentylacja.
