Yuhong Holding Group Co., LTD
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | YUHONG |
| Orzecznictwo: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| Numer modelu: | Arkusz rurowy ze stali węglowej ASTM A516 GR.70N |
| Minimalne zamówienie: | 1 szt |
|---|---|
| Szczegóły pakowania: | Drewniana skrzynia / paleta |
| Czas dostawy: | 7 dni |
| Zasady płatności: | L/C, T/T |
| Nazwa produktu: | Prześcieradło | Standardowy: | ASTM A516, ASME SA516 |
|---|---|---|---|
| Materiał: | Stal stopowa, stal nierdzewna, stal węglowa, stal miedziana | Wielkość: | może niestandardowe, jako wymagania rysunkowe kupującego |
| Kształt: | cylinder | NDT: | 100% PT, UT, PMI |
| Zastosowanie: | Rurowy wymiennik ciepła, kocioł, zbiornik ciśnieniowy, turbina parowa, duża centralna klimatyzacja i | ||
| Światło wysokie: | Tkaniny z stali węglowej ASTM A516 Gr.70N, części wymienników ciepła | ||

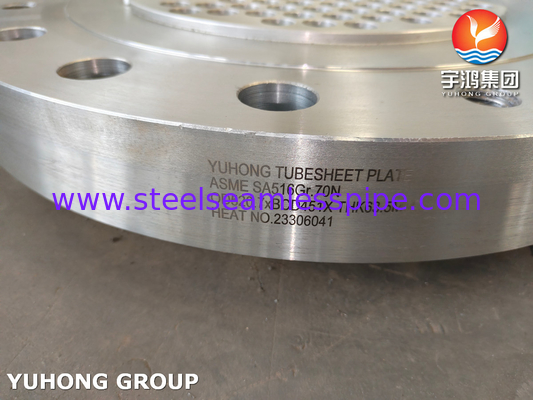

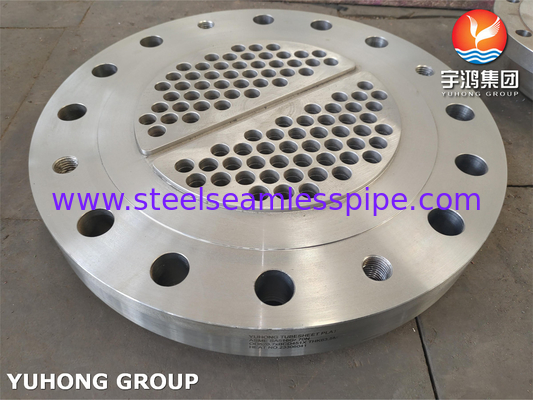

ASTM A516 GR.70N Części wymienników ciepła z wyrobów wykonanych ze stali węglowej
Płytka rur jest płytką, która służy do podtrzymania i uszczelniania rur w wymienniku ciepła lub kotle.zapobieganie wyciekom lub mieszaniu płynówPłytka rur jest zazwyczaj wykonana z materiału, który jest kompatybilny z rurami i warunkami pracy.
W odniesieniu do tablicy rur ASTM A516 GR.70N oznacza to, że tabliczka rur jest wykonana ze stali ASTM A516 klasy 70N. Ta stopa stali jest znana z wysokiej wytrzymałości, dobrej spawalności,i doskonałą wytrzymałość w cieniuJest powszechnie stosowany w produkcji tablic rur dla wymienników ciepła, kotłów i innych naczyń ciśnieniowych.Wykorzystanie ASTM A516 klasy 70N dla tablicy rur zapewnia, że może ona wytrzymać wymagane warunki ciśnienia i temperatury bez awarii, zapewniając bezpieczeństwo i wydajność wymiennika ciepła lub kotła.
ASME SA516 klasa 60 / ASME SA516 klasa 70 - Wymogi chemiczne
| Elementy | Skład w % | ||||
| Klasa 55 [Klasa 380] |
Stopień 60 [klasa 415] |
Klasa 65 [Klasa 450] |
Wyróżnienie 70 [klasa 485] |
||
| Węgiel, maks. a, b: | |||||
| 12,5 mm i poniżej | 0.18 | 0.21 | 0.24 | 0.27 | |
| Pozostałe, z wyłączeniem tych objętych pozycją 9403 | 0.20 | 0.23 | 0.26 | 0.28 | |
| Pozostałe, z wyłączeniem tych objętych pozycją 9403 | 0.22 | 0.28 | 0.25 | 0.30 | |
| Pozostałe, z wyłączeniem: | 0.24 | 0.27 | 0.29 | 0.31 | |
| Ponad 200 mm. | 0.26 | 0.27 | 0.29 | 0.31 | |
| Mangan, b: | |||||
| 12,5 mm i poniżej | |||||
| Analiza cieplna | 0.60 ‰ 0.90 | 00,60 ‰ 0,90 c | 0.85 ¢1.20 | 0.85 ¢1.20 | |
| Analiza produktu | 0.55 ‰0.98 | 00,55 ‰ 0,98 c | 0.79 ¢1.30 | 0.79 ¢1.30 | |
| /Ponad pół cala. | |||||
| Analiza cieplna | 0.60 ‰1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | |
| Analiza produktu | 0.55 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | |
| Fosfor, maks. a | 0.25 | 0.25 | 0.25 | 0.25 | |
| Siarka, maks. a | 0.25 | 0.25 | 0.25 | 0.25 | |
| Silikon | |||||
| Analiza cieplna | 0.15 ‰0.40 | 0.15 ‰0.40 | 0.15 ‰0.40 | 0.15 ‰0.40 | |
| Analiza produktu | 0.13 ‰0.45 | 0.13 ‰0.45 | 0.13 ‰0.45 | 0.13 ‰0.45 | |
| a Ma zastosowanie zarówno do analiz cieplnych, jak i produktów. b Za każde zmniejszenie o 0,01 punktu procentowego poniżej określonej maksymalnej wartości dla węgla dopuszcza się zwiększenie o 0,06 punktu procentowego powyżej określonej maksymalnej wartości dla manganu, do maksymalnej wartości 1.50% w analizie cieplnej i 1,60 % w analizie produktu. c Płyty klasy 60 o grubości 12,5 mm lub mniejszej mogą zawierać 0,85-1,20% manganu w analizie cieplnej i 0,79-1,30% manganu w analizie produktu. |
|||||
ASME SA516 klasa 60 / ASME SA516 klasa 70 - Wymogi dotyczące rozciągania
| ASTM A516 | Klasa 55 [381] |
Stopień 60 [415] |
Klasa 65 [450] |
Wyróżnienie 70 [485] |
| Wytrzymałość na rozciąganie, ksi [MPa] | 55 ¢75 [380 ¢515] | 60 ¢80 [415 ¢550] | 65 ¢85 [450 ¢585] | 70 ¢90 [485 ¢620] |
| Siła wytrzymałości, min,a ksi [MPa] | 30 [205] | 32 [220] | 35 [240] | 38 [260] |
| Wyciąganie w 200 mm, min, % b | 23 | 21 | 19 | 17 |
| Wyciąganie w 50 mm, min, % b | 27 | 25 | 23 | 21 |
| a Określone za pomocą metody przesunięcia 0,2% lub metody rozszerzenia o 0,5% pod obciążeniem. b Zobacz specyfikację A20/A20M w odniesieniu do regulacji wydłużenia. |
||||
Równoważne specyfikacje i normy ASME SA516 klasa 60 / ASME SA516 klasa 70
| Standardowy | ASME SA516 klasa 60 | ASME SA516 klasa 70 |
| ASME | ASTM A516 klasa 60 | ASTM A516 klasa 70 |
| Standardy DIN | DIN 17155 HII | - |
| Standard brytyjski | BS1501-161-430A | BS1501-224-490A/B |
| Normy europejskie | EN10028 P265GH | EN10028 P355GH |
|
Rodzaj materiałów |
Wymogi techniczne zgodnie z |
|
Stal nierdzewna typu dupleks |
ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
|
Stal nierdzewna |
Wymagania w zakresie bezpieczeństwa i bezpieczeństwa |
|
Stal węglowa |
ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2 |
|
Stali stopowych |
ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
|
Tytanium |
Wymagania w zakresie bezpieczeństwa1Gr.2Gr.5Gr.7Gr.12Gr.16 |
|
Miedź niklu |
ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
|
Miedzi, Al-miedzi |
ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
|
Zestawy niklu |
ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 |
|
Stopy 20 |
ASTM/ASME SB472 UNS 8020 |
|
Hastelloy |
ASTM/ASME SB564, UNS10276 (C 276) |
|
Materiały platerowane |
ASTM/ASME SB898, SB263, SB264 lub bliższe |
|
Tytanium- stal, nikel- stal, Tytanium- miedź, |
Wykorzystanie tablic rur obejmuje:
Wsparcie rur: Główną funkcją tablicy rur jest zapewnienie strukturalnego wsparcia rur w wymienniku ciepła lub kotle.zapewnienie ich bezpiecznego utrzymania na miejscu.
Separacja płynów: płytki rur działają również jako bariera między różnymi strumieniami płynów w wymienniku ciepła.w ten sposób maksymalizując efektywność transferu ciepła.
Wyrównanie rur: Płyty rur odgrywają kluczową rolę w utrzymaniu prawidłowego wyrównania rur.który sprzyja efektywnemu przenoszeniu ciepła i przepływowi płynu.
Przekaz ciepła: Konstrukcja tablicy cieplnej bezpośrednio wpływa na zdolności przenoszenia ciepła wymiennika ciepła lub kotła.płytka rurkowa może zwiększyć transfer energii cieplnej między strumieniami płynu.
Odporność na korozję: Płyty rur są często wykonane z materiałów odpornych na korozję, zwłaszcza w zastosowaniach, w których przetwarzane płynne są korozyjne.Pomaga to wydłużyć żywotność wymiennika ciepła lub kotła poprzez zmniejszenie ryzyka wycieków lub awarii rur z powodu korozji.
Zapobieganie wyciekom: Płytka rur zapewnia bezpieczne połączenie między rurami a płytką rur.,zapewnienie bezpiecznej i efektywnej pracy systemu.
