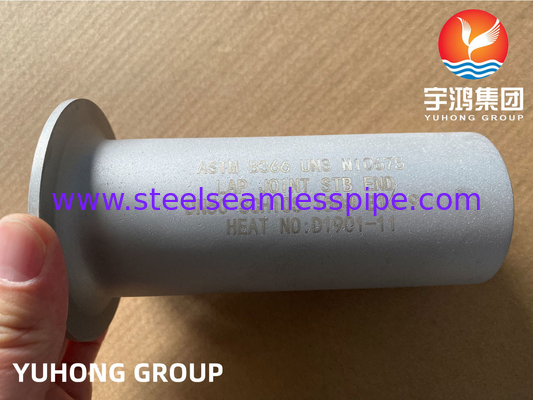

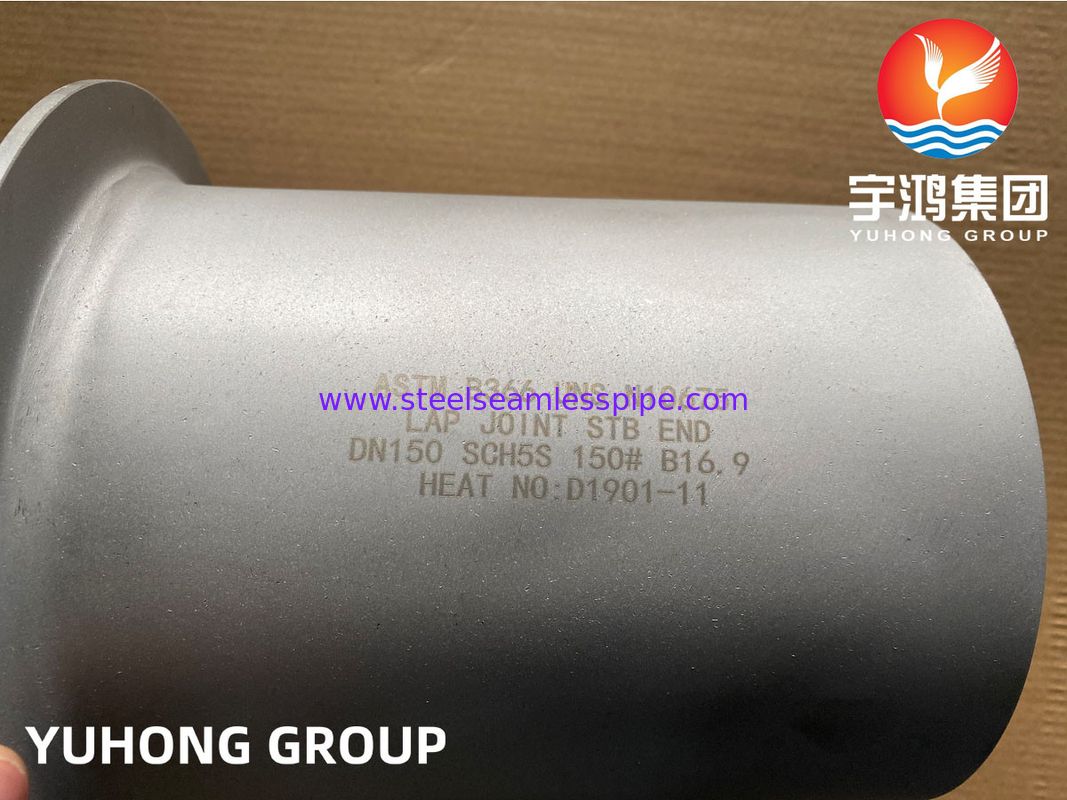

Hastelloy B3 Lap Joint Stub End jest specjalnym elementem wykonanym z Hastelloy B3,stopu niklu i molibdenu o wysokiej wydajności, znanego ze swojej wyjątkowej odporności na kwas solny w każdym stężeniu i temperaturze,Stopy te wykazują również doskonałą odporność na dziury, pęknięcia spowodowane korozją i utlenianie, co czyni je idealnym rozwiązaniem w środowiskach korozyjnych.

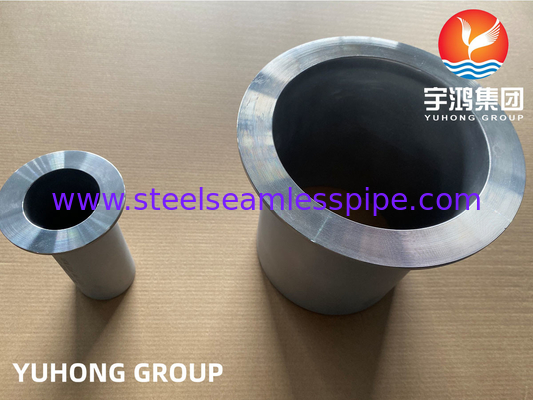

Końcówka złącza klatkowego ma płaski profil, który umożliwia łatwe podłączenie do brzytów rurowych, zapewniając bezpieczne i szczelne interfejs.umożliwiające proste montaż i demontaż, co jest szczególnie korzystne w operacjach konserwacyjnych.

Główne cechy Hastelloy B3 obejmują:

- odporność na korozję: wyjątkowa odporność na środowiska redukujące, zwłaszcza w kwasach organicznych i nieorganicznych, zwiększająca trwałość w trudnych zastosowaniach przetwarzania chemicznego.

- Stabilność termiczna: utrzymuje swoje właściwości mechaniczne w szerokim zakresie temperatur, zapewniając niezawodność działania w różnych warunkach pracy.

- Możliwość wytwarzania: stop można łatwo spawać i formować, co pozwala na dostosowanie do potrzeb w różnych zastosowaniach przemysłowych.

- wszechstronność: nadaje się do stosowania w przemyśle chemicznym, petrochemicznym i innych zastosowaniach, w których występują agresywne media, wzmacniając jego rolę w systemach krytycznych.

Specyfikacja:

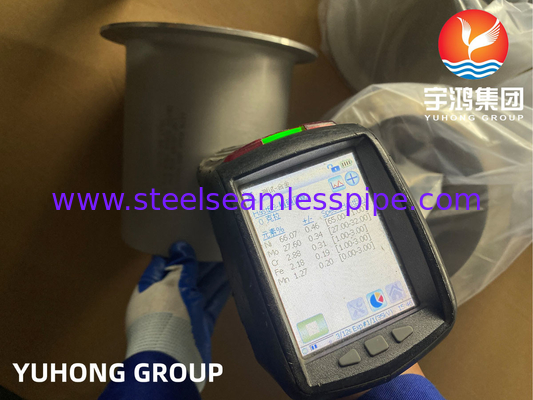

Skład chemiczny:

Właściwości mechaniczne:


Wymiar:

Wielkość nominalna		OD cylindru (mm)		Długość (mm)		Promień filera (mm)		Średnica koła (mm)
DN	NPS	Nadmiar		F		R		G
		Max, proszę.	Min.	Typ długi	Krótki typ	A	B max
15	1/2	22.8	20.5	76	51	3	0.8	35
20	3/4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 1/4	43.6	41.4	102	51	5	0.8	64
40	1 1/2	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 i pół	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 i pół	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
Uwaga: 1) W przypadku stosowania typu krótkiego na większych kołnierzach o masie PN 50 i PN 110 ((300 i 600 lb) oraz na kołnierzach o masie PN 150 ((900 lb) i wyższej,lub używa się długiego typu na większej obudowie z PN 260 i PN 420 ((1500 i 2500LB), długość butli może być dodana, aby umożliwić spawanie, długość dodania jest negocjowana przez producenta i nabywcę. 2) Gęstość złącza dodaje się, jeśli używa się powierzchni stykowej flanszy TG i MFM, a grubość dodaje się zwiększa (nie uwzględnia) długości podstawy F. 3) Promień filetu R ((typ A) musi być zgodny z promieniami luźnych flans zgodnie z GB/T 9118.1 9118.2 lub ASME B16.5Radiusz filetu R (typ B) stosuje się wyłącznie do norm MSS SP-43 o krótkiej długości F. 4) Średnica złącza ościennego G musi być zgodna ze standardową powierzchnią obrobioną zgodnie z normą ASME B16.5, a tylna część złącza musi być obrobiona tak, aby była zgodna z powierzchnią montażu.rozmiar K określony w normie ASME B 16.5 Ma zastosowanie. 5) Minimalna grubość złącza węzłowego t nie może być mniejsza niż nominalna grubość ściany rury.
