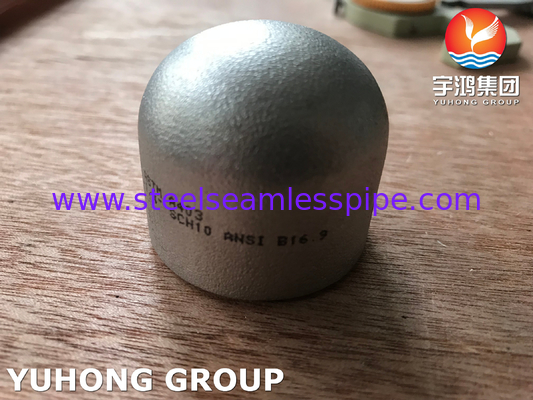

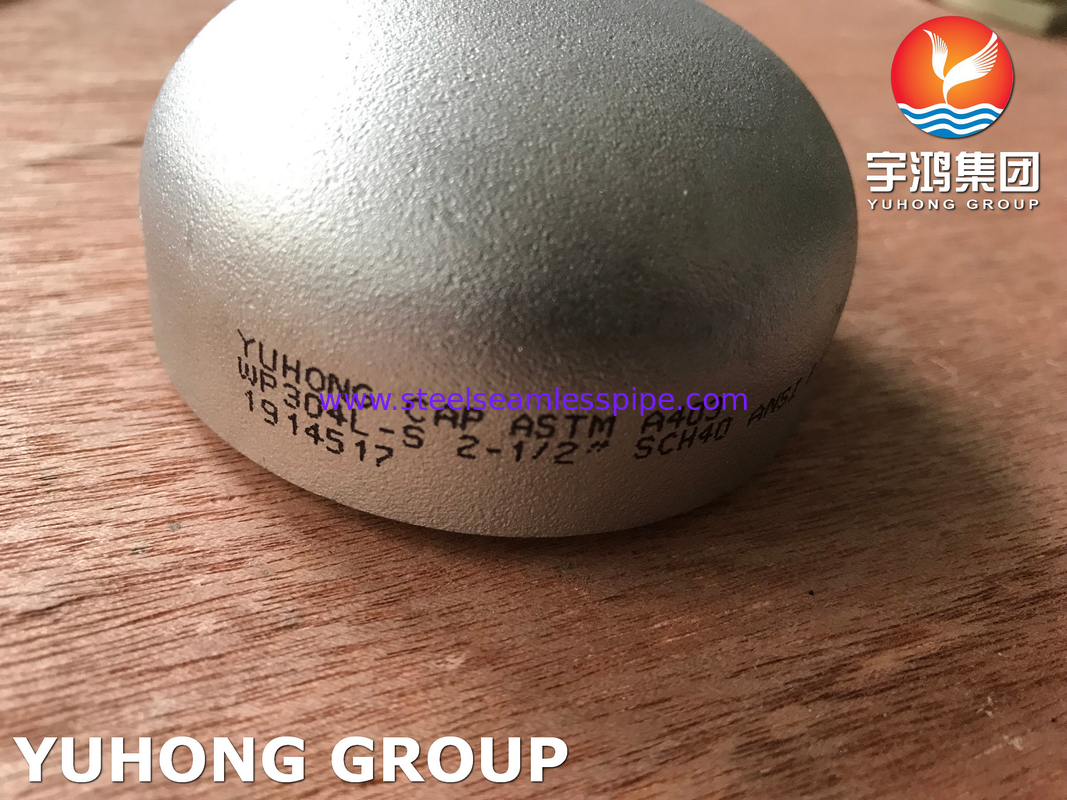

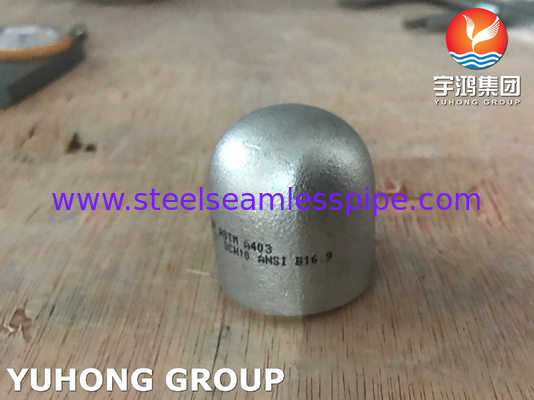

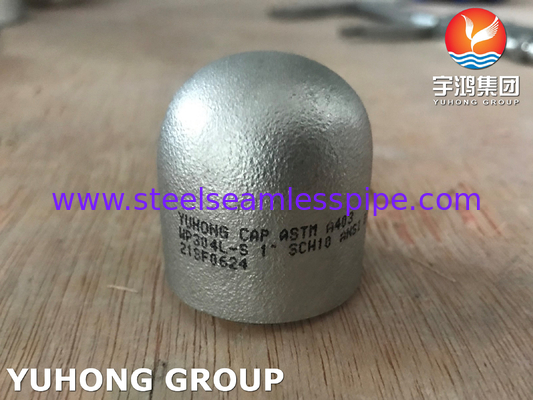

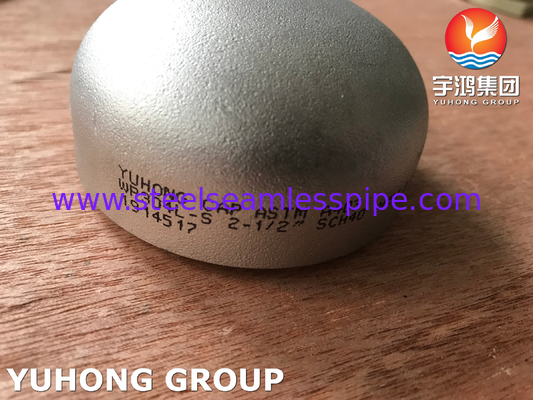

ASTM A403 WP304L 1.4307 Przycisk z końcówki ze stali nierdzewnej

Przegląd:

Wykonane z stali nierdzewnej WP304L, z których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża, w których wykonane są złoża.te zakrętki końcowe są zaprojektowane w celu zapewnienia bezpiecznego zamknięcia na końcu rur, zapobiegając ucieczce płynów i zapewniając integralność konstrukcji.

Oznaczenie "304L" wskazuje, że stopu ten ma niższą zawartość węgla w porównaniu ze stali nierdzewnej standardowej 304,zwiększenie spawalności i zmniejszenie ryzyka opadów węglowodorów podczas spawaniaDzięki temu WP304L nadaje się do zastosowań w warunkach wysokiej temperatury i środowisk narażonych na działanie substancji żrących.

Powyższe czapki końcowe zapewniają doskonałą odporność na utlenianie i korozję, dzięki czemu są idealne do stosowania w przetwarzaniu chemicznym, żywności i napojach, w przemyśle farmaceutycznym i morskim.Materiał ten jest również niemagnetyczny i wykazuje dobrą wytrzymałość i elastyczność, przyczyniając się do jego wszechstronności w różnych warunkach.

Wykonane w procesach takich jak obróbka na gorąco lub na zimno, te czapki końcowe są w różnych rozmiarach i grubościach ścian, aby spełnić różne potrzeby rurociągowe.Mogą być stosowane zarówno w spawanych, jak i nawiniętych połączeniachDodatkowo czapki końcowe WP304L spełniają standardy branżowe, zapewniając jakość i niezawodność.

Z punktu widzenia konserwacji pokrywy te wymagają minimalnej opieki ze względu na ich wytrzymałość, chociaż regularne inspekcje mogą pomóc w wykryciu wszelkich oznak zużycia lub korozji z biegiem czasu.Długowieczność i trwałość urządzeń nie tylko zmniejszają konieczność częstej wymiany, ale również przyczyniają się do ogólnej wydajności i bezpieczeństwa systemu rurociągowego.

Specyfikacja:



Standardowy	ASTM A403/ASME SA403
Materiał	WP304L; 1.4307
Rodzaj	Kapelusz z tyłka
Połączenie	Włókna
Wielkość	1/2"-48" ((DN15-DN1200) lub na zamówienie
Gęstość	SCH10S-XXS ((2-60mm)
Powierzchnia	Blasing piasku
Opakowanie	Pudełko z sklejki/paletka



Skład chemiczny:



Klasa	C	Mn	P	S	Tak.	Ni	Kr
WP304L	0.03 maksymalnie	2.0 maksymalnie	0.045 maksymalnie	0.03 maksymalnie	1.00 maksymalnie	8.0-12.0	18.0-20.0





Właściwości mechaniczne:



Klasa	Siła wydajności, min, ksi [MPa]	Wytrzymałość na rozciąganie, min. ksi [MPa]	Wydłużenie %
WP304L	25(170)	70(485)	28



Wymiar dla BW Cap:



Wielkość nominalna		Wyjście średnica w Bevel (mm)	Długość (mm)		Ograniczenie grubości ściany dla długości E (mm)
DN	NPS	Przesada.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 i pół	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 i pół	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Nie.	- Nie.
700	28	711.0	267	- Nie.	- Nie.
750	30	762.0	267	- Nie.	- Nie.
800	32	813.0	267	- Nie.	- Nie.
850	34	864.0	267	- Nie.	- Nie.
900	36	914.0	267	- Nie.	- Nie.
950	38	965.0	305	- Nie.	- Nie.
1000	40	1016.0	305	- Nie.	- Nie.
1050	42	1067.0	305	- Nie.	- Nie.
1100	44	1118.0	343	- Nie.	- Nie.
1150	46	1168.0	343	- Nie.	- Nie.
1200	48	1219.0	343	- Nie.	- Nie.
UWAGA GENERALNA: Kształt tych pokrywek musi być elipsodowy i musi być zgodny z wymogami określonymi w Kodeksie kotłów i naczyń ciśnieniowych ASME. UWAGA: (1) Długość E stosuje się do grubości nieprzekraczającej grubości podanej w kolumnie "Grubość ściany ograniczająca długość, E". (2) Długość E1stosuje się do grubości większej niż podana w kolumnie "Grubość ściany ograniczająca długość", E ̇ dla NPS 24 i mniejszej.1musi być uzgodnione między producentem a nabywcą.



Zastosowanie:

1Systemy rurociągowe: Używane do uszczelniania końców rurociągów w przemyśle chemicznym, naftowym i gazowym, zapewniając integralność i zapobiegając wyciekom.

2. Przetwarzanie żywności: nadaje się do obsługi i przetwarzania żywności, gdzie higiena i odporność na korozję są kluczowe.

3Przemysł farmaceutyczny: Używany w procesach produkcyjnych, w których czystość i niska zawartość niklu są niezbędne do zapobiegania reakcjom alergicznym.

4Sprzęt browaru: Idealny do systemów browarniczych, gdzie pomaga utrzymać jakość piwa.

5. Aplikacje morskie: Używane w środowiskach morskich ze względu na odporność na korozję wody słonej.

6Konstrukcja: zastosowania w komponentach konstrukcyjnych wymagających trwałości i odporności na czynniki.
