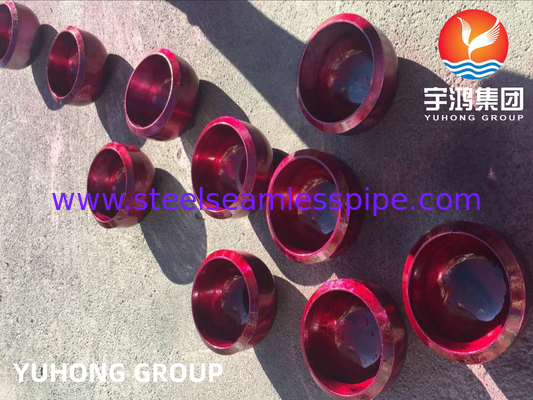

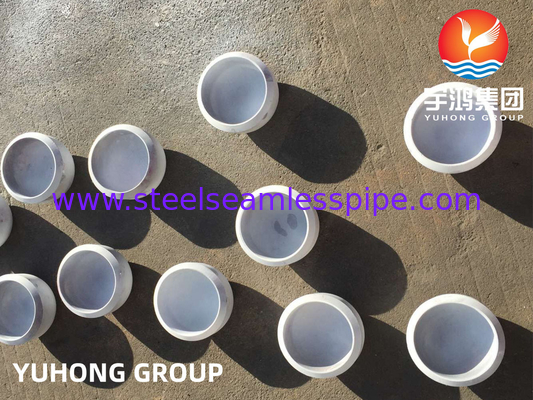

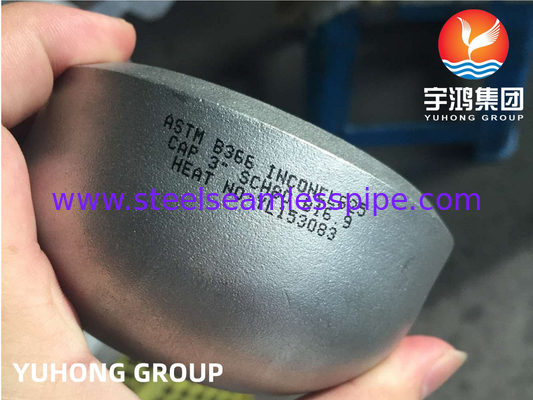

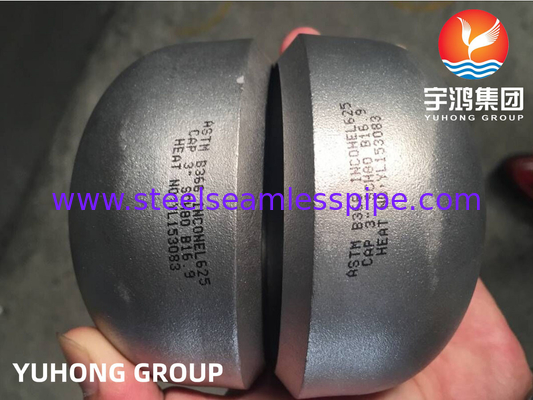

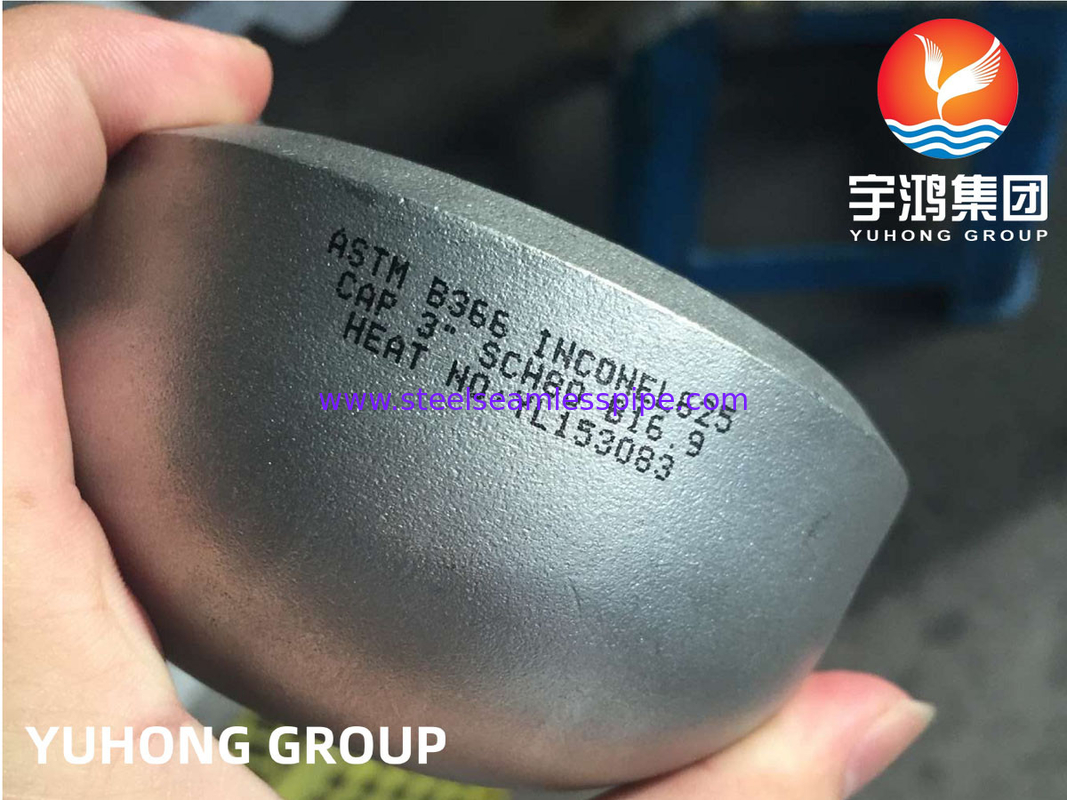

ASTM B366 Inkonel 625 / UNS N06625 Wyrobnik z końcówką z niklu, stopów stali

Przegląd:

Kapuczka Inconel 625 to armatura rur używana do zakrycia końca rury.Inconel 625 to wysokowydajny stop niklu, chromu i molibdenu, który zapewnia doskonałą odporność na korozję w szerokim zakresie środowisk korozyjnychJest on szczególnie przydatny w zastosowaniach, w których wymagana jest wysoka wytrzymałość i odporność zarówno na kwasy utleniające, jak i redukujące.Koperka jest zazwyczaj spawana na końcu rury w celu zapewnienia trwałej uszczelnienia, która zapobiega wyciekom lub zanieczyszczeniom wchodzącym do ruryKapsułki Inconel 625 są powszechnie stosowane w takich gałęziach przemysłu, jak przetwarzanie chemiczne, lotnictwo kosmiczne i inżynieria morska.

Specyfikacja:



Standardowy	ASTM B366/ASME SB366
Materiał	INCONEL 625/UNS N06625/DIN 2.4856
Rodzaj	Kapelusz z tyłka
Połączenie	Włókna
Wielkość	1/2"-48" ((DN15-DN1200) lub na zamówienie
Gęstość	SCH10S-XXS ((2-60mm)
Powierzchnia	Blasing piasku
Opakowanie	Pudełko z sklejki/paletka



Skład chemiczny:



Klasa

Zjednoczone Narody

C

Mn

Tak.

P

S

Kr

Nb+Ta

Mo.

Fe

Al.

Ty

Ni

Inkonel 625

N06625

0.10 max.

0.50 maksymalnie

0.50 maksymalnie

0.015 maks.

0.015 maks.

20.0-23.0

3.15-4.15

8.0-10.0

5.0 maksymalnie

0.40 max.

0.40 max.

580,0 min.



Właściwości mechaniczne:



Klasa	Zjednoczone Narody	Warunki	Siła wydajności min, ksi [MPa]	Wytrzymałość na rozciąganie min, ksi [MPa]	Wydłużenie %
Inkonel 625	N06625	Klasa 1 (przepalone)	60(414)	120 ((827)	30
		Klasa 2 (rozpuszczalnik wygrzany)	40(276)	100(690)	30



Wymiar dla BW Cap:



Wielkość nominalna		Wyjście średnica w Bevel (mm)	Długość (mm)		Ograniczenie grubości ściany dla długości E (mm)
DN	NPS	Przesada.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 i pół	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 i pół	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Nie.	- Nie.
700	28	711.0	267	- Nie.	- Nie.
750	30	762.0	267	- Nie.	- Nie.
800	32	813.0	267	- Nie.	- Nie.
850	34	864.0	267	- Nie.	- Nie.
900	36	914.0	267	- Nie.	- Nie.
950	38	965.0	305	- Nie.	- Nie.
1000	40	1016.0	305	- Nie.	- Nie.
1050	42	1067.0	305	- Nie.	- Nie.
1100	44	1118.0	343	- Nie.	- Nie.
1150	46	1168.0	343	- Nie.	- Nie.
1200	48	1219.0	343	- Nie.	- Nie.
UWAGA GENERALNA: Kształt tych pokrywek musi być elipsodowy i musi być zgodny z wymogami określonymi w Kodeksie kotłów i naczyń ciśnieniowych ASME. UWAGA: (1) Długość E stosuje się do grubości nieprzekraczającej grubości podanej w kolumnie "Grubość ściany ograniczająca długość, E". (2) Długość E1stosuje się do grubości większej niż podana w kolumnie "Grubość ściany ograniczająca długość", E ̇ dla NPS 24 i mniejszej.1musi być uzgodnione między producentem a nabywcą.



Zastosowanie:

1Przemysł naftowy i gazowy: Kapułki Inconel 625 mogą być stosowane do urządzeń wiodących odwiertów naftowych i gazowych, komponentów wiertniczych i wymienników ciepła.

2Przemysł przetwórstwa chemicznego: czapki Inconel 625 mogą być wykorzystywane w sprzęcie przetwórczym, takim jak reaktory, kolumny destylacyjne i zbiorniki ciśnieniowe.

3Przemysł lotniczy: Kapsułki Inconel 625 mogą być stosowane w silnikach samolotów i rakiet, a także w systemach wydechowych.

4Przemysł inżynierii morskiej: czapki Inconel 625 mogą być stosowane w budowie statków, w szczególności w rurociągach do wody morskiej, wymiennikach ciepła i innych zastosowaniach morskich.
