Yuhong Holding Group Co., LTD
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | YUHONG |
Orzecznictwo: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
Numer modelu: | ASTM/ASME |
Minimalne zamówienie: | 500 KG |
---|---|
Cena: | NEGOTIABLE |
Szczegóły pakowania: | Drewniana obudowa / żelazna obudowa / pakiet z plastikową nasadką |
Czas dostawy: | 10-90 dni |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | Zgodnie z życzeniem klienta |
Rodzaj: | Rana typu L Rura płetwy | Standard: | ASTM |
---|---|---|---|
Gatunek materiału: | Stal duplex/stal węglowa | materiał płetwy: | Aluminium, stal węglowa, stal nierdzewna |
High Light: | Wymieńca ciepła Rura płetwy typu L,Rurka z płetwami typu L,Rura z płetwami typu ASTM |

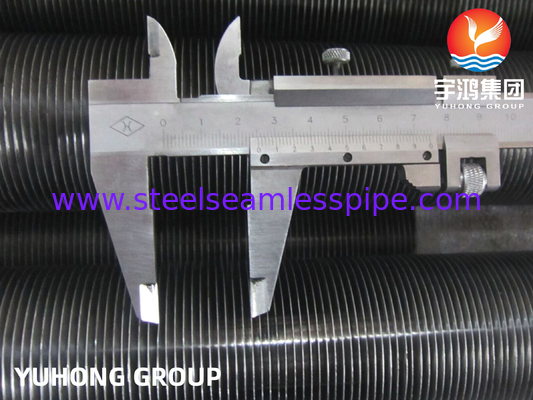

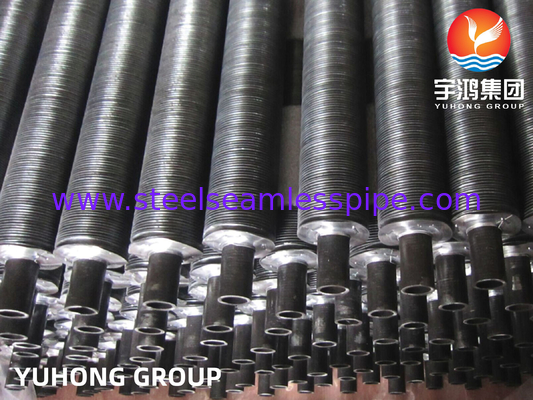

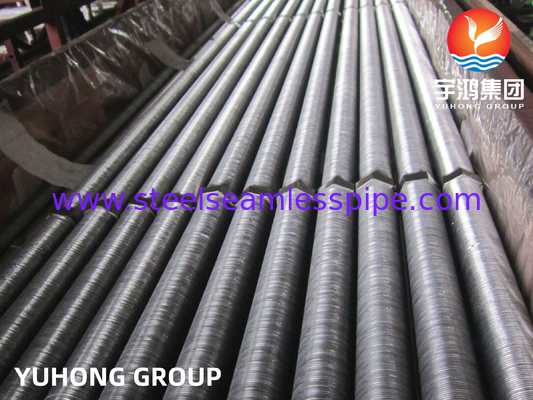

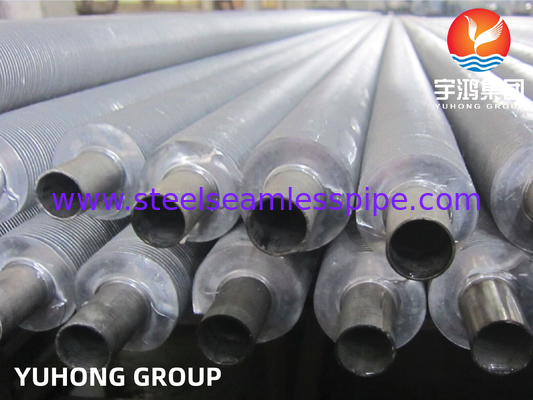

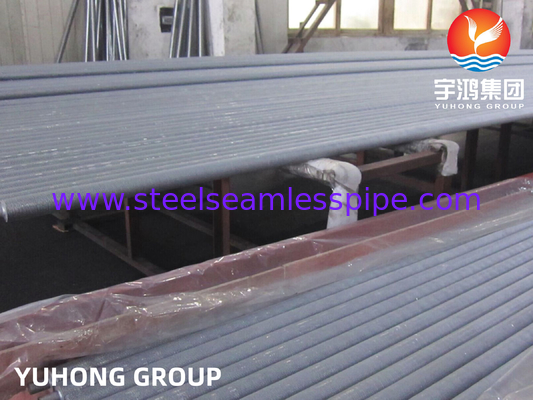

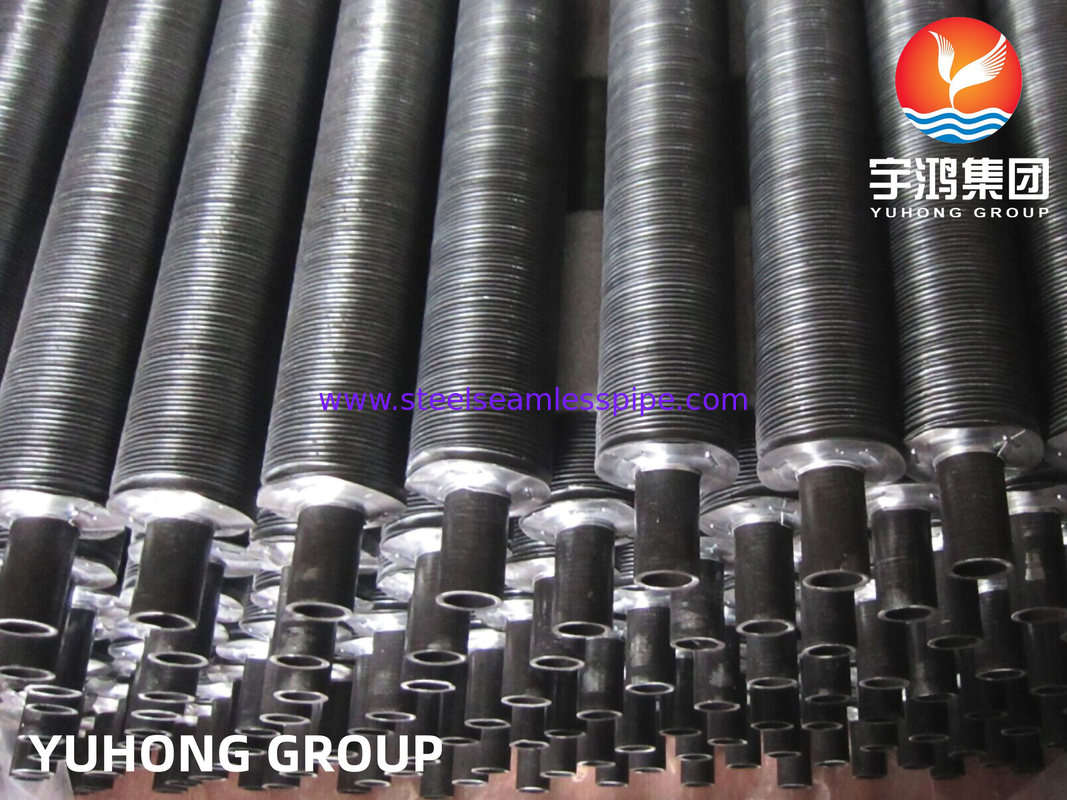

Rura z płetwami typu L do wymiennika ciepła
Rurka płetwy typu L jest rodzajem rury wymiennika ciepła, która jest stosowana w różnych gałęziach przemysłu, takich jak przemysł petrochemiczny, wytwarzanie energii i zastosowania grzewcze i chłodzące."L" w nazwie odnosi się do kształtu płetw, które są przymocowane do ruryPłetwy te mają kształt prostokąta i są przymocowane pod kątem 90 stopni do rurki, nadając jej kształt litery L.tym samym zwiększając efektywność przenoszenia ciepłaRury są zazwyczaj wykonane z materiałów takich jak miedź, aluminium lub stal nierdzewna, w zależności od specyficznych wymagań zastosowania.
Rurka z płetwami typu KL to rodzaj zwiniętej rury z płetwami.i użyj tylnej ostrza. Rurka z płetwami wykonana przez owijanie, wrzeszcząc i wiążąc się jednocześnie.
Rurka z płetwami typu KL opiera się na maksymalnym kontakcie powierzchniowym między płetwami a rurą, który jest zapewniony przez napięcie pasów płetw tworzących się spiralnie wokół rury z wstępnie zakręconą płetwą,zapewniając lepsze wiązanie i transfer ciepłaMaksymalna temperatura robocza rury typu KL może osiągnąć 250°C, a maksymalne ciśnienie robocze może osiągnąć 3,2 MPa.
Rurka z płetwami typu LL to rurka z płetwami, w której stopy płetwy są preformatowane w kształt LL (nakładające się płetwy LL) i pas aluminiowych płetw lub miedzianych płetw nakłada się na rurę bazową pod napięciem.Jednakże, stopy są wstępnie uformowane tak, że jedna stopa nakłada się na drugą, zwiększając ochronę rury bazowej i obszar styczności termicznej rury płetwistej.przedgrzewacze powietrza., maksymalna temperatura pracy może osiągnąć 180 °C.
Płetwy w kształcie "LL" mają przeplatające się płetwy, które są skręcone, aby zapobiec ruchowi i oddzieleniu.gładkie płaskie płetwy z płetwami w kształcie "LL" prostopadłe do powierzchni bezszwodowej rurki stalowej zapewniają bardzo niską odporność na przepływ powietrza/gazów i zapewniają ograniczenie zanieczyszczeń do minimumPodłoga płetwy jest w kontakcie z rurą bazową i zapewnia pełną osłonę na całej długości płetwy.Rurka z płetwami typu LL jest często stosowana jako zamiennik droższych płetw wytłaczanych w korozyjnych środowiskach.
Przeniesienie ciepła z gorącego płynu do chłodniejszego przez ścianę rury jest powodem, dla którego wielu z nas używa rury z płetwami.
Ale możecie zapytać, jaka jest główna zaleta użycia rury z płetwami? Dlaczego nie można po prostu użyć zwykłej rury do dokonania tego przeniesienia?
Nie używając rury z płetwami powierzchnia zewnętrzna nie jest znacznie większa niż powierzchnia wewnętrzna.płyn o najniższym współczynniku przenoszenia ciepła będzie dyktować ogólną szybkość przenoszenia ciepła. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
Rury z płetwami rosną poza powierzchnią.W ten sposób zmniejsza się całkowita liczba rur wymaganych do danej aplikacji, co zmniejsza również ogólną wielkość sprzętu i może w dłuższej perspektywie zmniejszyć koszt projektu.W wielu przypadkach zastosowań jedna rurka z płetwami zastępuje sześć lub więcej gołych rur za mniej niż 1/3 kosztów i 1/4 objętości.
W przypadku zastosowań, w których ciepło jest przenoszone z gorącego płynu do chłodniejszego płynu przez ścianę rur, stosuje się rury płetw.gdzie jednym z płynów jest powietrze lub inny gaz, współczynnik przenoszenia ciepła po stronie powietrza będzie znacznie niższy, więc dodatkowa powierzchnia przenoszenia ciepła lub wymiennik rury płetwy jest bardzo przydatna.Całkowity przepływ wzoru wymiennika rury z płetwami jest często przepływem poprzecznym, może jednak być również równoległym przepływem lub przeciwpływem.
Płetwy wykorzystywane są do zwiększenia efektywnej powierzchni rur wymiennika ciepła.Rury z płetwami są stosowane, gdy współczynnik przenoszenia ciepła na zewnątrz rur jest znacznie niższy niż wewnątrzInnymi słowy, ciepło przenoszone z cieczy do gazu, pary do gazu, takie jak wymiennik ciepła z pary do powietrza i ciepło cieplne z płynu do powietrza.
Szybkość, z jaką może wystąpić taki transfer ciepła, zależy od trzech czynników: [1] różnicy temperatur między dwoma płynami;[2] współczynnik przenoszenia ciepła między każdym z płynów a ścianą rurki; oraz [3] powierzchnia, na którą jest narażony każdy płyn.
Rodzaj | Opis | Rurka bazowa | Specyfikacja płetwy (mm) | ||
Przedawkowanie (mm) | Płytka płetwy | Wysokość płetwy | Gęstość płetwy | ||
Wbudowane | Rurka płetwy typu G | 16-63 | 2.1-5 | < 17 | - Nie.4 |
Wyrzucone | Pozostałe metali | 8-51 | 1.6-10 | < 17 | 0.2-0.4 |
Rurka niskoprzykrętowa typu t | 10-38 | 0.6-2 | < 1.6 | - Nie.3 | |
Pozostałe wyroby z włókien | 16-51 | 30 sierpnia | < 2.5 | / | |
Rana | Rurka z płetwami typu l/kl/ll | 16-63 | 2.1-5 | < 17 | - Nie.4 |
