ASME SA516 Gr.70 Płyty stalowe z kociołami i płytami podtrzymującymi naczynia ciśnieniowe

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG
Orzecznictwo:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
Numer modelu:	ASME SA516 Gr.70 Płytka osłonowa ze stali węglowej

Zapłata:

Minimalne zamówienie:	1pc
Szczegóły pakowania:	Drewniana skrzynia / paleta
Czas dostawy:	7 dni
Zasady płatności:	L/C, T/T

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (308)

Bezszwowa rura ze stali nierdzewnej (297)

Dwustronna rura ze stali nierdzewnej (132)

Dwustronna rura ze stali nierdzewnej (33)

Rurka igłowa (134)

Fin Tube (672)

Wymiennik ciepła (20)

Rura wymiennika ciepła (443)

Zestaw rur wymiennika ciepła (40)

Arkusz rurowy wymiennika ciepła (117)

wyłącznik wymiennika ciepła (37)

Klimatyzer (9)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (58)

Spawana rura ze stali nierdzewnej (120)

Nikiel rur (266)

Rura ze stopu niklu (92)

Rura ze stopu miedzi (240)

Rura ze stali stopowej (204)

Rurka tytanowa (15)

Jasna rura wyżarzana (155)

Rura kotła (151)

okucie stalowe (826)

Kołnierz stalowy (615)

Inni (401)

Elementy okładzin (7)

Szczegółowy opis produktu

Nazwa produktu:	Przegroda/płyta nośna	Standardowy:	ASTM A516, ASME SA516
Materiał:	Klasa 70, 70N	Kształt:	Zgodnie z życzeniem Klienta
Wielkość:	Zgodnie z życzeniem Klienta
Podkreślić:	Płytka osłonowa ASME SA516 Gr.70 , Płyty podtrzymujące kotła i zbiorniki ciśnieniowe , ASME SA516 Gr.70 Stalowa płytka osłonowa

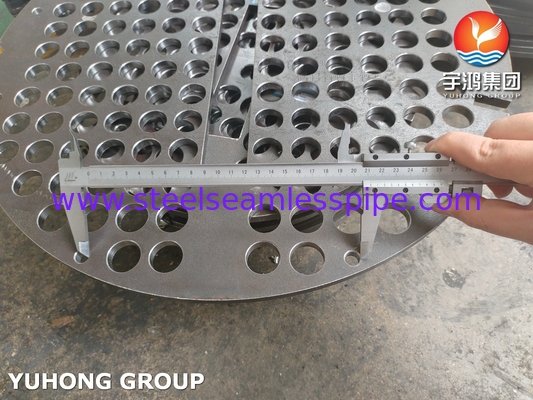

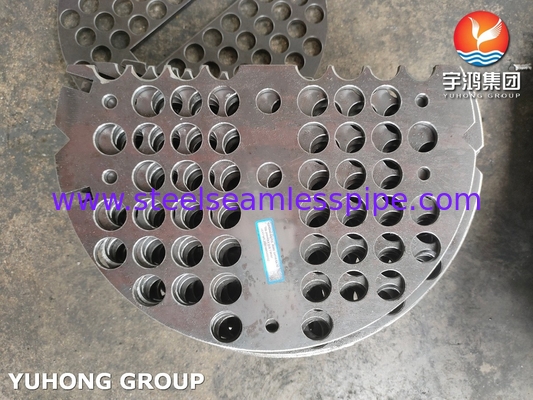

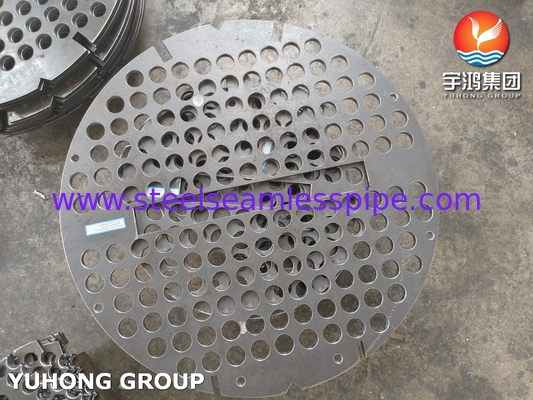

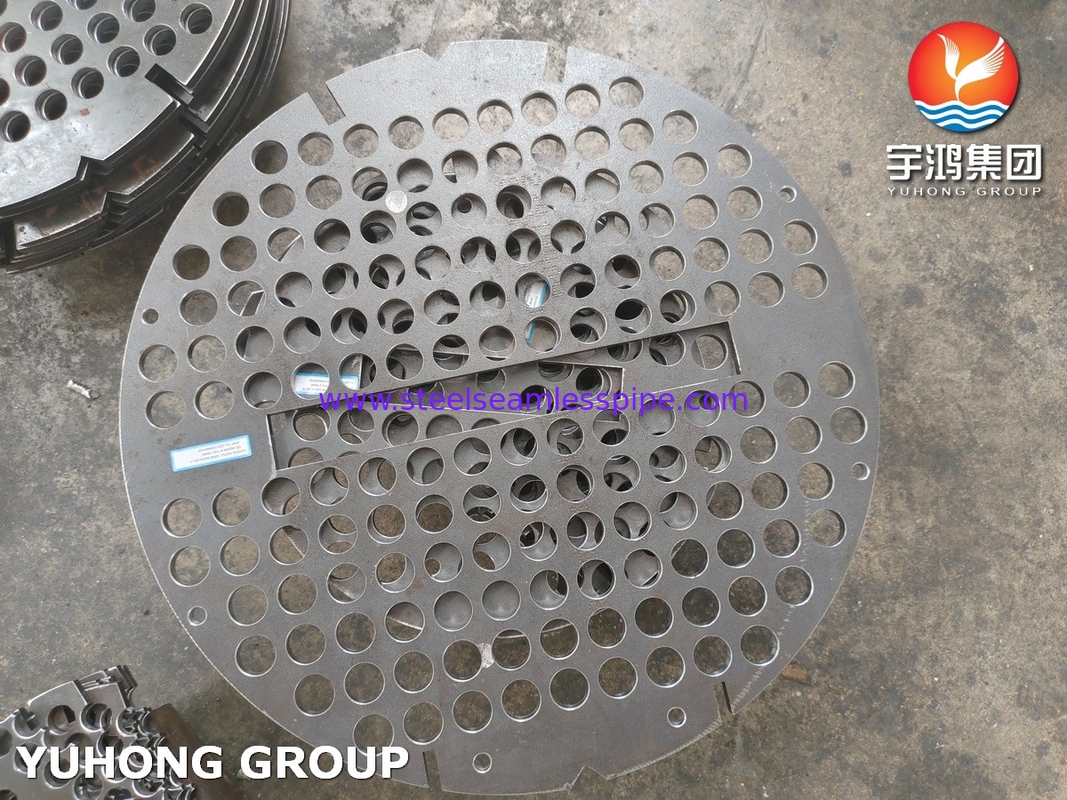

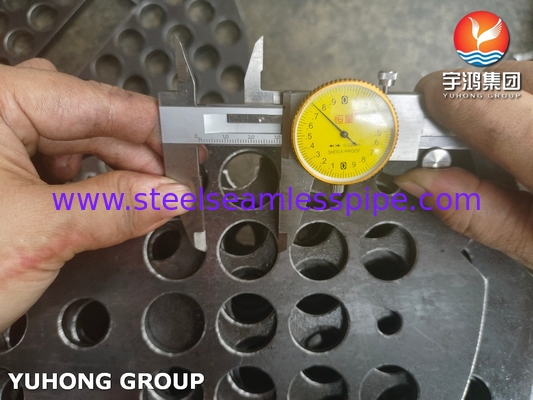

ASME SA516 GR.70 Płytka podtrzymująca baffle ze stali węglowej dla naczyń ciśnieniowych

ASME SA516 Gr. 70 to wysokiej jakości płytka ze stali węglowej powszechnie stosowana w produkcji naczyń ciśnieniowych i elementów kotłów przemysłowych.włączając dobrą wytrzymałość na rozciąganie i wytrzymałość, materiał ten jest szczególnie odpowiedni do zastosowań w środowiskach wymagających odporności na wahania ciśnienia i temperatury.Płyty te są zaprojektowane w celu zapewnienia wsparcia strukturalnego i kierowania przepływem płynówIch zdolność do wytrzymania stresu i zmęczenia sprawia, że są popularnym wyborem w takich branżach jak ropa naftowa i gazowa, przetwarzanie chemiczne i wytwarzanie energii.

Równoważna klasa płyty ASME SA516 klasa 70

Standard brytyjski	Normy europejskie	ASTM/ASME	DIN
BS1501-224-490A/B	EN10028 P355GH	A/SA516 ¢ klasa 70	/

Wymogi chemiczne dla tablicy klasy 70 ASME SA516

Elementy	Skład w %
	Klasa 55 [Klasa 380]	Stopień 60 [klasa 415]	Klasa 65 [Klasa 450]	Wyróżnienie 70 [klasa 485]
Węgiel, maks. a, b:
12,5 mm i poniżej	0.18	0.21	0.24	0.27
Pozostałe, z wyłączeniem tych objętych pozycją 9403	0.20	0.23	0.26	0.28
Pozostałe, z wyłączeniem tych objętych pozycją 9403	0.22	0.28	0.25	0.30
Pozostałe, z wyłączeniem:	0.24	0.27	0.29	0.31
Ponad 200 mm.	0.26	0.27	0.29	0.31
Mangan, b:
12,5 mm i poniżej
Analiza cieplna	0.60 ‰ 0.90	00,60 ‰ 0,90 c	0.85 ¢1.20	0.85 ¢1.20
Analiza produktu	0.55 ‰0.98	00,55 ‰ 0,98 c	0.79 ¢1.30	0.79 ¢1.30
/Ponad pół cala.
Analiza cieplna	0.60 ‰1.20	0.85 ¢1.20	0.85 ¢1.20	0.85 ¢1.20
Analiza produktu	0.55 ¢1.30	0.79 ¢1.30	0.79 ¢1.30	0.79 ¢1.30
Fosfor, maks. a	0.25	0.25	0.25	0.25
Siarka, maks. a	0.25	0.25	0.25	0.25
Silikon
Analiza cieplna	0.15 ‰0.40	0.15 ‰0.40	0.15 ‰0.40	0.15 ‰0.40
Analiza produktu	0.13 ‰0.45	0.13 ‰0.45	0.13 ‰0.45	0.13 ‰0.45
a Ma zastosowanie zarówno do analiz cieplnych, jak i produktów. b Za każde zmniejszenie o 0,01 punktu procentowego poniżej określonej maksymalnej wartości dla węgla dopuszcza się zwiększenie o 0,06 punktu procentowego powyżej określonej maksymalnej wartości dla manganu, do maksymalnej wartości 1.50% w analizie cieplnej i 1,60 % w analizie produktu. c Płyty klasy 60 o grubości 12,5 mm lub mniejszej mogą zawierać 0,85-1,20% manganu w analizie cieplnej i 0,79-1,30% manganu w analizie produktu.

Wymogi dotyczące rozciągania płyty klasy 70 ASME SA516

ASTM A516	Klasa 55 [381]	Stopień 60 [415]	Klasa 65 [450]	Wyróżnienie 70 [485]
Wytrzymałość na rozciąganie, ksi [MPa]	55 ¢75 [380 ¢515]	60 ¢80 [415 ¢550]	65 ¢85 [450 ¢585]	70 ¢90 [485 ¢620]
Siła wytrzymałości, min,a ksi [MPa]	30 [205]	32 [220]	35 [240]	38 [260]
Wyciąganie w 200 mm, min, % b	23	21	19	17
Wyciąganie w 50 mm, min, % b	27	25	23	21
a Określone za pomocą metody przesunięcia o 0,2%, lub metody rozszerzenia o 0,5%, pod obciążeniem. b Zobacz specyfikację A20/A20M w odniesieniu do regulacji wydłużenia.

Zalety płyty ASME SA516 Gr. 70:

Efektywność kosztowa: bardziej przystępna w przypadku projektów dużej skali.
Łatwość produkcji: Doskonała spawalność i formowalność.
Dobre działanie: odpowiednie właściwości mechaniczne dla różnych zastosowań.
Różnorodność: nadaje się do wielu gałęzi przemysłu, w których nie ma głównego znaczenia wysoka odporność na korozję.

Inne materiały

Rodzaj materiałów	Wymogi techniczne * według
Stal nierdzewna typu dupleks	ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
Stal nierdzewna	Wymagania w zakresie stosowania metody wzorcowej
Stal węglowa	ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2
Stali stopowych	ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
Tytanium	Wymagania w zakresie bezpieczeństwa1Gr.2Gr.5Gr.7Gr.12Gr.16
Miedź niklu	ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30)
Miedzi, Al-miedzi	ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200
Zestawy niklu	ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625
Stopy 20	ASTM/ASME SB472 UNS 8020
Hastelloy	ASTM/ASME SB564, UNS10276 (C 276)
Materiały platerowane	ASTM/ASME SB898, SB263, SB264 lub bliższe pokrycia wybuchowego, do produkcji materiałów 2 w 1 lub 3 w 1.
Materiały platerowane	Tytanium- stal, nikel- stal, Tytanium- miedź, Stali nierdzewnej - stali węglowej, stopów - stali itp.

Zastosowanie

Naczynia ciśnieniowe:
- Używane jako elementy wewnętrzne do kierowania przepływem płynu i poprawy mieszania, a tym samym poprawy wydajności zbiornika.
Wyroby z tworzyw sztucznych:
- Wykorzystywane w kotłach parowych do wspierania powierzchni przeniesienia ciepła i zarządzania krążeniem wody.
Wymienniki ciepła:
- Funkcja deflatorów w wymiennikach ciepła w celu poprawy wydajności cieplnej poprzez kierowanie przepływem płynu i zapobieganie turbulencjom.
Przetwarzanie chemiczne:
- Wykorzystywane w reaktorach i jednostkach magazynowych w celu wspomagania mieszania i reakcji chemikaliów, zapewniając jednocześnie integralność strukturalną.
Przemysł naftowy i gazowy:
- Stosowane w separatorach i zbiornikach w celu ułatwienia separacji ropy naftowej, gazu i wody, zapewniając efektywną pracę pod wysokim ciśnieniem.
Elektrownie:
- Wykorzystywane zarówno w elektrowniach jądrowych, jak i w elektrowniach kopalnych jako część systemów chłodzenia i systemów odzysku ciepła w celu zapewnienia optymalnej wydajności.
Instalacje oczyszczania wody:
- Służą jako niezbędne elementy w oczyszczaczaczach i zbiornikach osadniczych, aby pomóc poprawić jakość wody poprzez skuteczne zarządzanie przepływem.
Przemysł spożywczy:
- Niektóre zastosowania mogą wymagać płyt SA516 Gr. 70 do wsparcia konstrukcyjnego w specjalistycznych procesach, pod warunkiem zastosowania odpowiedniej powłoki odpornej na korozję.
Produkcja farmaceutyczna:
- W niektórych przypadkach są one stosowane w reaktorach i zbiornikach, zapewniając mocne i trwałe konstrukcje nośne.
