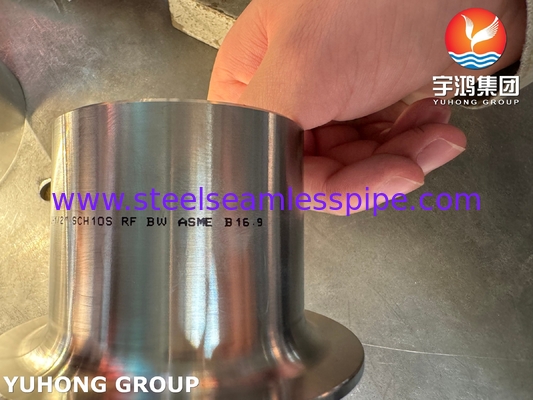

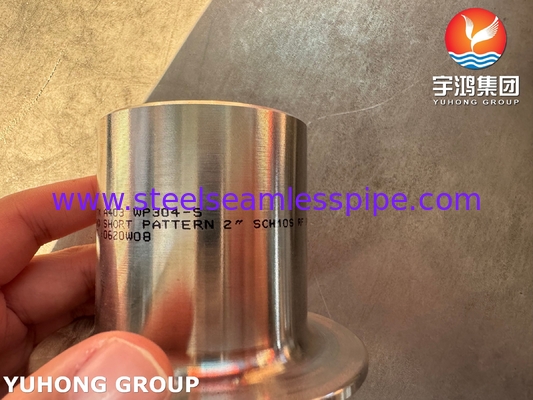

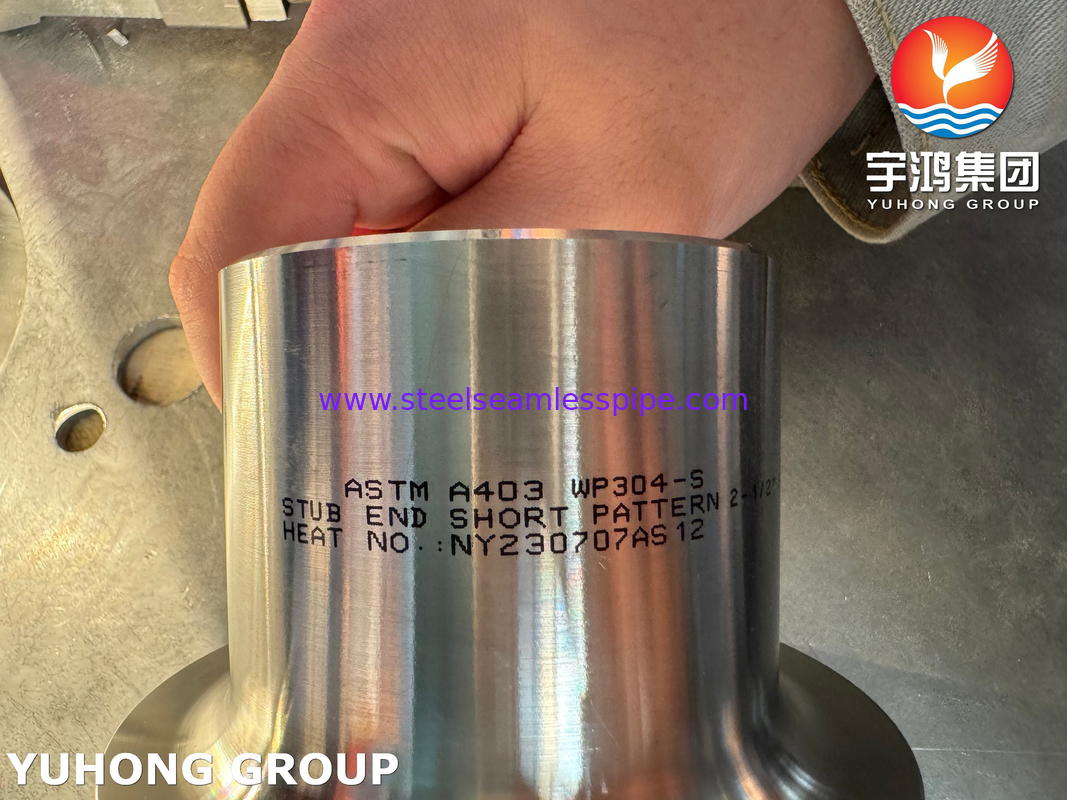

ASME B16.9 Wyposażenie rurowe do spawania w tyłach, ASTM A403 WP304
Akońcówkajest krótkim kawałkiem rury z flansą na jednym końcu i łącznikiem na drugim.Jest zaprojektowany do użytku z dopasowanym kołnierzem złącza łonowego i pozwala na łatwe rozbieranie do konserwacji lub kontroli. Upewnij się, że materiał końcowy stalowego stubu pasuje do systemu rurociągowego pod względem odporności na korozję i właściwości mechanicznych.lub innych materiałów odpowiadających wymaganiom systemu rurociągowego.
Proces łączenia końca sztywki i brzytki:
- Końcówka jest spawana do rury, co zapewnia niezawodne połączenie mechaniczne.
- Następnie do końca stubu przypięty jest kołnierz, a pomiędzy kołnierzem a końcem stubu umieszczona jest uszczelka zapewniająca szczelność.
- Przyciskiwanie brzytówki wywiera ciśnienie, stłumienie uszczelnienia i tworzenie szczelnego złącza.
ASTM A403 WP304/304L łączniki rurowe równoważna klasa
| Klasa |
Numer UNS |
Stara Brytania |
Euronorm |
Szwedzkie SS |
JIS japoński |
| BS |
W |
- Nie, nie. |
Nazwa |
| 304 |
S30400 |
304S31 |
58E |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
| 304L |
S30403 |
304S11 |
- |
1.4306 |
X2CrNi19-11 |
2352 |
SUS 304L |
ASTM A403 WP304/304L łączniki rurowe Skład chemiczny
| Klasa |
C |
Mn |
Tak. |
P |
S |
Kr |
Mo. |
Ni |
N |
| 304 |
min.max. |
- 0.08 |
- Dwa.0 |
- 0.75 |
- 0.045 |
- 0.030 |
18.0-20.0 |
- |
8.0-10.5 |
- 0.10 |
| 304L |
Min. maks. |
- 0.030 |
- Dwa.0 |
- 0.75 |
- 0.045 |
- 0.030 |
18.0 20.0 |
- |
8.0 12.0 |
- 0.10 |
ASTM A403 WP304/304L łączniki rurowe Właściwości mechaniczne
| Klasa |
Siła na rozciąganie (MPa) min |
Wytrzymałość wydajności 0,2% Proof (MPa) min |
Wyciąganie (% w 50 mm) min |
Twardość |
| Rockwell B (HR B) maksymalnie |
Brinell (HB) maks |
| 304 |
515 |
205 |
40 |
92 |
201 |
| 304L |
485 |
170 |
40 |
92 |
201 |
Zestaw zębatego kołowego z stali nierdzewnej:
ASTM A403 WP316/316L, 304/304L, 310/S, 317/L, 321, itp. DIN1.4301, DIN1.4306, DIN 1.4401, DIN 1.4404...
Wyroby o masie nieprzekraczającej 1 mm
ASTM A 815 UNS S31803, S32205, S32750
Włókno z koła węglowego:
ASTM A234 WPB, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 i WPHY 70.
Wyroby z stali węglowej o niskiej temperaturze
ASTM A420 WPL3, A420 WPL6
Złożona stal Buttweld Lap Joint Stub End:
ASTM A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91, WP92
Zestaw niklowy Buttweld Lap Joint Stub End:
ASTM B336 Nikel 200, Nikel 201, Monel 400, Inconel 800, Inconel 825, Inconel 600, Inconel 625, Inconel 601, Hastelloy C 276, Stop 20
Poniżej przedstawiamy niektóre kluczowe funkcje i cechy końcówek:
1Punkt połączenia: końce sztywki służą jako punkt połączenia dla dodatkowych rur lub osprzętów, umożliwiając odgałęzienie się od głównego rurociągu.
2. Łączenie z płaszczyzną: Zazwyczaj występują w dwóch rodzajach: długie końcówki i krótkie końcówki.
3Wsparcie zaworów: końcówki zaworów mogą być używane do wspierania zaworów, umożliwiając łatwy dostęp do ich konserwacji i napraw.
4Elastyczność w projektowaniu: zapewniają elastyczność w projektowaniu rurociągów, ułatwiając łatwe zmiany kierunku lub rozgałęzienie przepływu.
5. Przetłoczenie ciśnienia: końce sztywki są zaprojektowane tak, aby radzić sobie z właściwościami ciśnienia i przepływu systemu, co czyni je odpowiednimi do różnych zastosowań w różnych gałęziach przemysłu.
Wnioski
Są one szczególnie przydatne w środowiskach, w których system może być narażony na wahania ciśnienia lub częste zmiany funkcjonowania.
- ropa naftowa i gaz
- przetwarzanie chemiczne
- oczyszczanie wody
- budowa statków
