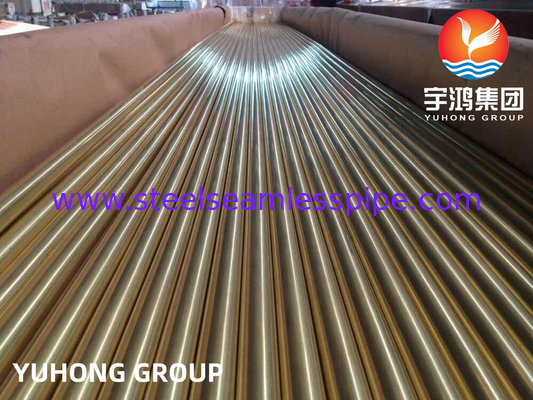

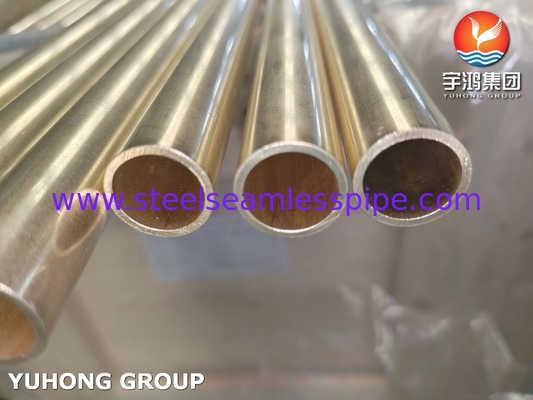

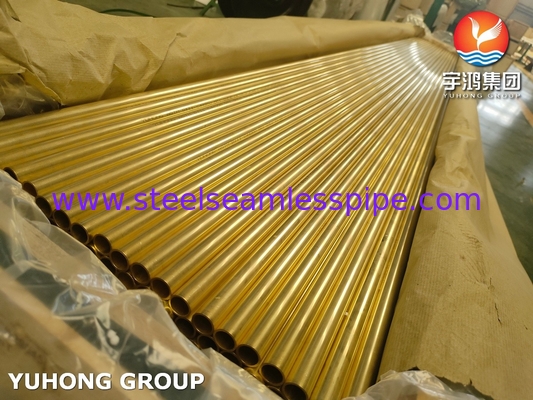

ASME SB111 C44300 Bezszwowe rury mosiężne Rurka miedziana do wymiennika ciepła

ASME B111 C44300 Rurka miedziana Rurka bezszwowa z miedzianego stopu stalowego, rurka wymiennika ciepła

1. Przegląd materiału

C44300 (Admirality Brass)jest stopem miedzi i cynku o zwiększonej odporności na korozję, stosowanym głównie w wymiennikach ciepła, kondensatorach i zastosowaniach morskich.

• Skład:

  • Cu (miedź): 70 ∼ 73%

  • Zn (Cynk): Pozostałe salda

  • Sn (Cyn): 0,9­1,2% (dodawane w celu poprawy odporności na korozję)

  • Jako (arsen): 0,02 ≈ 0,06% (w celu zahamowania dezynkifikacji)

2. Kluczowe standardy

•

• ASME B111:

  • Tytuł:Standardy dla bezszwowych rur miedzianych i zestawów miedzianych

  • Zakres: określa wymagania dotyczące rury bezszwowej wykonanej z miedzi i stopów miedzi, w tym wymiary, tolerancje, właściwości mechaniczne i metody badania.

  • C44300 Zgodność: obejmuje skład chemiczny, oznaczenia temperatury (np. O60, H58) oraz kryteria działania.

3Charakterystyka działania

•

• Odporność na korozję:

  • Doskonała odporność nawoda słona,Pary, orazpłynów chłodzących przemysłowychze względu na dodatki cyny i arsenu.

  • Opiera się.Dezincyfikacjaa takżeerozja-korozjaw środowiskach o dużych prędkościach.

• Przewodność cieplna: Wysoka sprawność termiczna (≈109 W/m·K), idealna do zastosowań w zakresie transferu ciepła.

• Właściwości mechaniczne:

  • Wytrzymałość na rozciąganie: 330-450 MPa (w zależności od temperatury)

  • Wytrzymałość wydajności: 125 ̊345 MPa

  • Twardość: 55155 HV

4. Wnioski

•

• Wymienniki ciepła i kondensatory:

  • Kondensatory elektrowni, systemy HVAC i wymienniki ciepła rafinerii.

  • Preferowany w środowisku morskim ze względu na odporność na wodę słoną.

• Inżynieria morska:

  • Rurociągi do wody morskiej, kondensatory na pokładzie i systemy odsalania.

• Systemy chłodzenia przemysłowego:

  • Przetwarzanie chemiczne, płyta chłodząca ropę naftową i gaz.

5. Produkcja i badania (ASME B111)

•

• Proces bezszwodowy: Produkowane przez wytłaczanie lub ciągnięcie na zimno w celu zapewnienia jednolitej mikrostruktury.

• Oznaczenia temperatury:

  • O60 (przepalone): Miękkie, o wysokiej elastyczności do formowania.

  • H58 (Twarde rysowane): Wyższa wytrzymałość dla zastosowań strukturalnych.

• Obowiązkowe badania:

  • Badania hydrostatyczne/pneumatyczne: Zapewnia szczelność.

  • Badanie prądu wirusowego (ET)Wykrywa wady powierzchni.

  • Badania spłaszczania/płomienia: Potwierdza elastyczność.

6Zalety w stosunku do innych stopów miedzi

7. Zgodność i certyfikacja

•

• Zgodność z normą ASME B111: wymaga certyfikacji składu chemicznego, właściwości mechanicznych i tolerancji wymiarowych.

• Dodatkowe certyfikaty:

  • ASTM B111: Równoważna do normy ASME B111 dla bezszwowych rur z stopów miedzi.

  • EN 12451: europejska norma dla rurociągów bez szwu z stopów miedzi.
