ASTM A178 / ASME SA178 Stopień A Włócznika cieplnego z stali węglowej

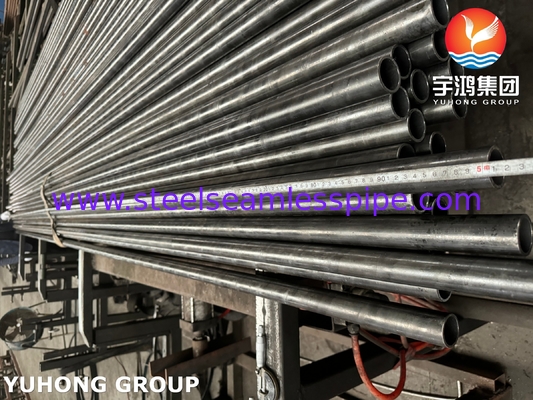

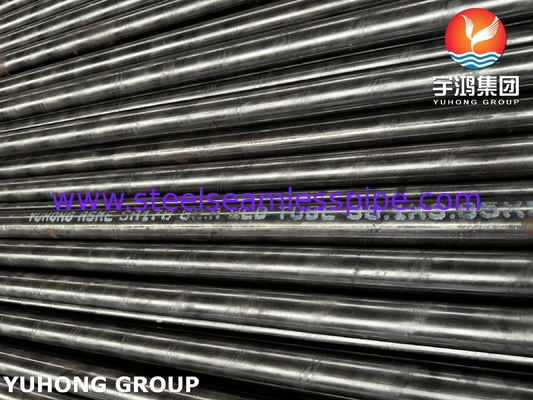

ASTM A178 / ASME SA178 Rura spawalnicza ze stali węglowej Grade A do kotłów i wymienników ciepła

Niniejsza specyfikacja ASTM A178/ASME SA178 obejmuje rury spawane elektrycznie o minimalnej grubości ścianki, wykonane ze stali węglowej i stali węglowo-manganowej, przeznaczone do stosowania jako rury kotłowe, przewody kotłowe, przewody przegrzewaczy i końcówki bezpieczne. Proces spawania rury jest głównie wytwarzany przy użyciu technologii spawania oporowego (ERW), która jest odpowiednia do środowisk o wysokiej temperaturze i wysokim ciśnieniu.

ASTM A178 GR. A spawane rury kotłowe ze stali węglowej i rury do wymienników ciepła są zwykle dostarczane w stanie obrobionym na zimno i wymagają wyżarzania odprężającego (jeśli jest to wymagane przez scenariusz zastosowania). Spoiny wymagają 100% testowania prądami wirowymi lub ultradźwiękowego w celu zapewnienia braku wad i wymagają indywidualnego testu ciśnienia wody. Ciśnienie jest obliczane na podstawie grubości ścianki i średnicy w celu zapewnienia szczelności.

ASTM A178/ ASME SA178 Skład chemiczny spawanych rur ze stali węglowej

ASTM A178 Gr.A Właściwości mechaniczne spawanych rur kotłowych i wymienników ciepła ze stali węglowej

Niska zawartość węgla w spawanych rurach kotłowych i rurach do wymienników ciepła ze stali węglowej ASTM A178/ASME SA178 Gr. A może poprawić wydajność spawania i zmniejszyć ryzyko kruchości w strefie wpływu ciepła. Jednocześnie ma umiarkowaną wytrzymałość i doskonałą plastyczność, odpowiednią do gięcia na zimno i obróbki rozprężnej.

ASTM A178 GR.A rura ze stali węglowej ma wysoką wydajność produkcji i wysoki wskaźnik wykorzystania materiału dzięki procesowi ERW, więc całkowity koszt będzie znacznie niższy niż w przypadku bezszwowej rury o tej samej specyfikacji, co jest również największą zaletą rury ze stali węglowej ASTM A178 GR.A. Jednocześnie, ponieważ ASTM A178 GR.A jest wykonana przez walcowanie i spawanie taśmy stalowej, tolerancja grubości ścianki jest zwykle lepsza niż w przypadku rury bezszwowej walcowanej na gorąco. W sytuacjach, takich jak ekonomizery, które wymagają dużej liczby rur cienkościennych, korzyść ekonomiczna jest ogromna. Niska zawartość węgla w ASTM A178 GR.A zapewnia dobrą obróbkę na zimno i wydajność spawania w terenie.

Podczas użytkowania ASTM A178 GR.A, należy zauważyć, że pomimo rygorystycznych wymagań dotyczących obróbki cieplnej i badań nieniszczących, spoina nadal różni się od bezszwowego materiału macierzystego pod względem struktury, co stanowi potencjalne słabe ogniwo. Gdy jest stosowana w trudnych warunkach, takich jak wysoka temperatura, wysokie ciśnienie, korozja, zmęczenie i koncentracja naprężeń, należy to dokładnie rozważyć. Jednocześnie maksymalna temperatura robocza ASTM A178 GR.A jest zwykle ograniczona do poniżej 400°C (750°F), a degradacja wydajności obszaru spoiny w długotrwałej wysokiej temperaturze może być szybsza niż w przypadku materiału macierzystego. W sytuacjach, w których wymagane są rury rozprężne, należy zwrócić szczególną uwagę na kontrolę procesu rozprężania, aby uniknąć nadmiernego naprężenia lub pękania w obszarze spoiny.

ASTM A178/ASME SA178 Gr.A Spawana rura kotłowa i rura wymiennika ciepła ze stali węglowej Główne obszary zastosowań

(1) System kotłowy

Spawana rura ze stali węglowej ASTM A178 Gr. A jest powszechnie stosowanym materiałem do rur kotłowych średniego i niskiego ciśnienia, szczególnie odpowiednim do środowisk wodnych/parowych o temperaturach ≤ 450 ℃. Konkretne zastosowania obejmują:

• Ściany wodne: Znajdują się na powierzchni grzewczej paleniska kotła, muszą bezpośrednio pochłaniać ciepło promieniowania. Wydajność spawania i plastyczność spawanych rur ze stali węglowej Gr. A mogą spełniać wymagania dotyczące przetwarzania gęstych rzędów rur.
• Ekonomizery: Ekonomizery wykorzystują ciepło odpadowe spalin do podgrzewania wody zasilającej kotła, przy czym temperatura robocza mieści się głównie w zakresie niskich temperatur (zazwyczaj<300 ℃). Spawane rury ze stali węglowej Gr. A mają zalety w zakresie odporności na korozję i ekonomii w tym zakresie niskich temperatur.
• Rura przyłączeniowa bębna parowego: W systemach cyklu pary niskiego ciśnienia rurociągi muszą wytrzymywać okresowe naprężenia termiczne, co stwarza ryzyko wysokiego zmęczenia i pękania. Spawane rury ze stali węglowej Gr.A mają dobrą ciągliwość i mogą zmniejszyć ryzyko pękania zmęczeniowego.

 (2) Urządzenia do wymiany ciepła

• Skraplacze: Spawana rura ze stali węglowej ASTM A178 może być używana do kondensacji pary w elektrowniach lub na statkach, a rury Gr. A dobrze sprawdzają się w środowiskach chłodzenia wodą słodką lub o niskim zasoleniu.
• Wymiennik ciepła petrochemiczny: Spawana rura ze stali węglowej ASTM A178 GR. A nadaje się do wymiany ciepła w mediach niekorozyjnych, takich jak ropa naftowa i gaz, takich jak podgrzewacze w rafineriach i chłodnice gazu ziemnego.
• System odzysku ciepła odpadowego: Spawana rura ze stali węglowej ASTM A178 GR. A przemysłowy kocioł ciepła odpadowego odzyskuje ciepło odpadowe gazu o niskiej temperaturze (takie jak huty stali, cementownie), a Gr. A ma znaczne korzyści ekonomiczne.
