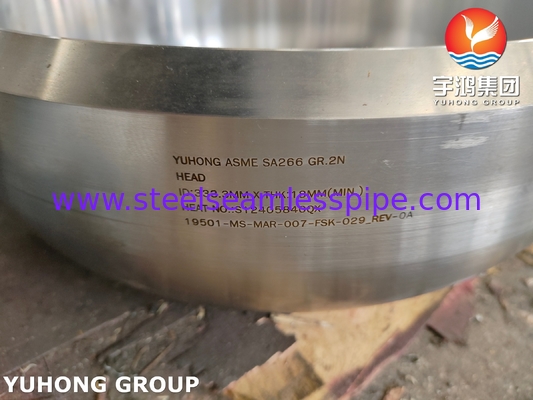

ASME SA 266 GR.2N Głowa dla wymienników ciepła pod wysokim ciśnieniem, reaktorów, zbiorników magazynowych
Głowa SA-266 Gr.2N jest szeroko stosowana w zbiornikach ciśnieniowych i systemach kotłowych dla mediów nieżrących ze względu na swoją oszczędność, stabilność średniej temperatury i łatwą obróbkę.W środowiskach zawierających siarkę lub kwasowych, zaleca się zaktualizowanie do stali stopowej Cr-Mo (takiej jak SA-387 Gr.11) lub stali nierdzewnej (SA-240 304L) oraz ścisłe przestrzeganie norm produkcji i badań w celu zapewnienia bezpiecznej obsługi.

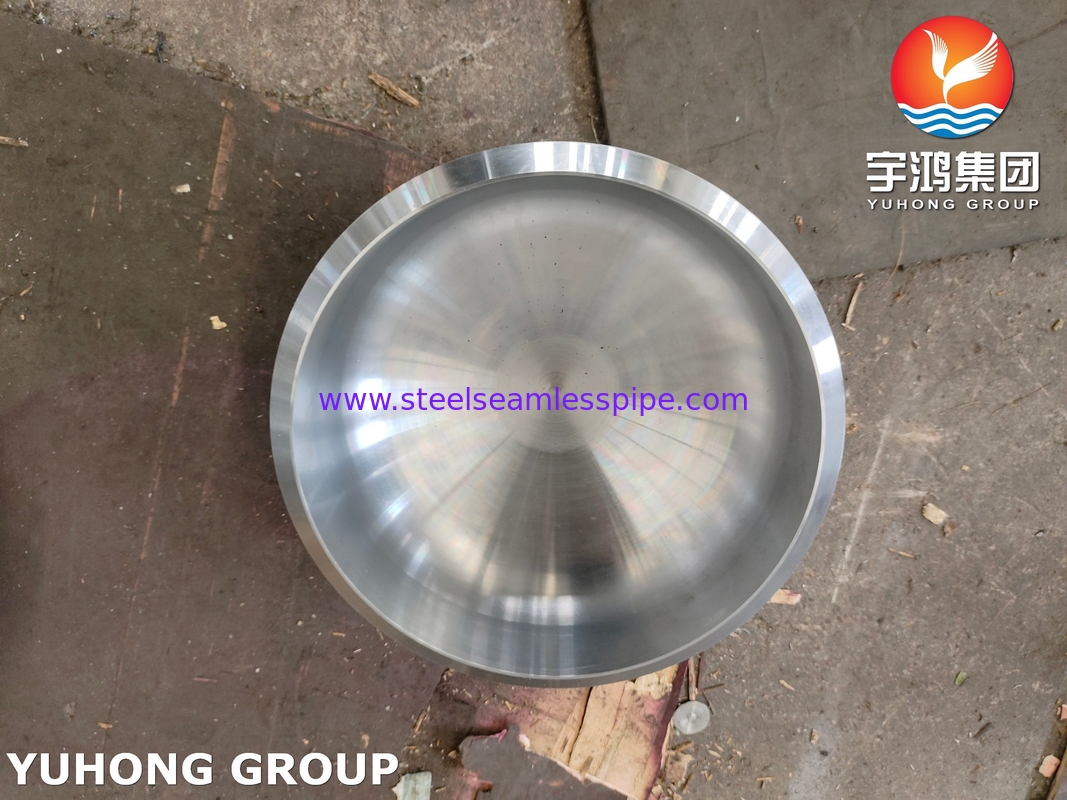

Głowa motyla składa się z części korony (radiusz korony) i strefy przejściowej krawędzi składanej (radiusz kostki), a jej geometria znajduje się między głową eliptyczną a płaską osłoną.
Głowa eliptyczna składa się z osi półwiększej (a) i osi półmniejszej (b). Jej standardowy kształt to stosunek eliptyczny 2:1 (tj. a/b=2),i jest jednym z najczęściej stosowanych typów głowicy w naczyniach ciśnieniowych.
Głowa motyla Niskie koszty produkcji, proste formowanie Duże stężenie naprężeń, mniejsza wytrzymałość ciśnienia niż głowa eliptyczna Średnie i niskie ciśnienie, rzadkie obciążenia cykliczne
Głowa eliptyczna Jednolity rozkład naprężeń, łożysk wysokiego ciśnienia Wysoki koszt formowania, złożony proces głębokiego rysowania Wysokie ciśnienie, środowisko obciążenia zmęczeniem
Wymogi dotyczące składu chemicznego
| Pozycja |
Wymogi chemiczne dla ASTM A266, % |
| Gr. 1 i 2 |
Gr. 3 |
Gr. 4 |
| C |
≤ 0.30 |
≤ 0.35 |
≤ 0.30 |
| Mn |
0.40 ~ 1.05 |
0.80 ~ 1.35 |
0.80 ~ 1.35 |
| P |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| S |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| Tak. |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
Obróbka cieplna
Po kuciu i przed ponownym podgrzaniem do obróbki cieplnej kucie zgodnie z ASTM A266 są chłodzone w sposób zapobiegający uszkodzeniu i umożliwiający przekształcenie.Wszystkie kucie ASTM A266 są obróbane cieplnie jednym z czterech procesów:: grzanie, normalizacja, normalizacja i hartowanie lub tłumienie i hartowanie cieczem.
Właściwości mechaniczne
Wciągłość
Wymagania |
Gr. 1 |
Gr. 2 i 4 |
Gr. 3 |
T.S min.
ksi [Mpa] |
60 ~ 85
[415-585] |
70 do 95
[485~655] |
75 ~ 100
[515-690] |
Y.S. Min.
ksi [Mpa] |
30
[205] |
36
[250] |
37.5
[261] |
EL. w 2" lub
[62,5 mm]
Min. % |
23
[20] |
20
[18] |
19
[17] |
R.o.A.
Min. % |
38 |
33 |
30 |
ASTM A266
Klasa |
Twardota Brinella
HBW |
| 1 |
121~170 |
| 2 |
137~197 |
| 3 |
156~207 |
| 4 |
137~197 |
Scenariusze zastosowania głowic
Typowe wyposażenie:

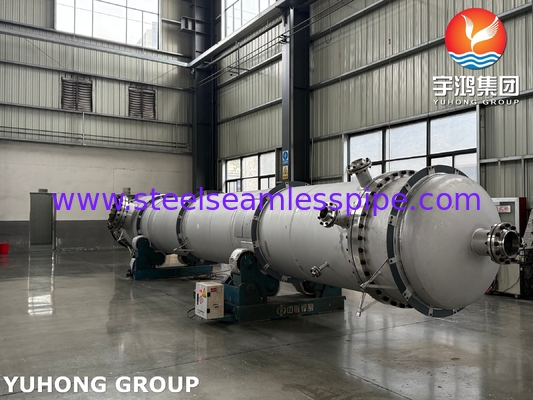

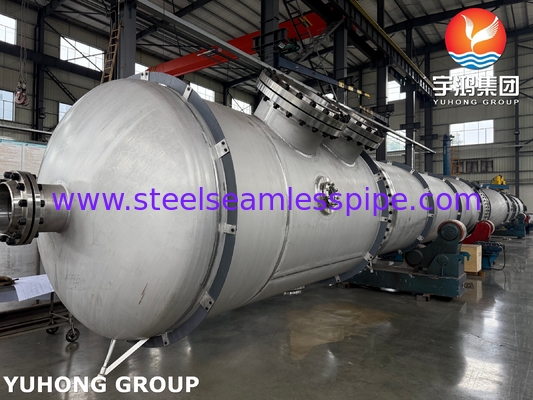

Naczynia ciśnieniowe: głowice końcowe reaktorów, zbiorniki magazynowe i wymienniki ciepła (takie jak głowice eliptyczne i motylne).
System kotłowy: bębny parowe i głowice głowicy, temperatura konstrukcyjna ≤425°C.
Jednostki petrochemiczne: głowice półkułowe reaktorów wodorowania i wieże frakcjonowania, odporne na korozję wodoru w średniej temperaturze.
Stosowane nośniki:
Płynów nieżrących (woda, para, produkty naftowe).
Środowisko słabo żrące (zawierające niewielką ilość H2S/CO2, należy kontrolować zawartość siarki).
