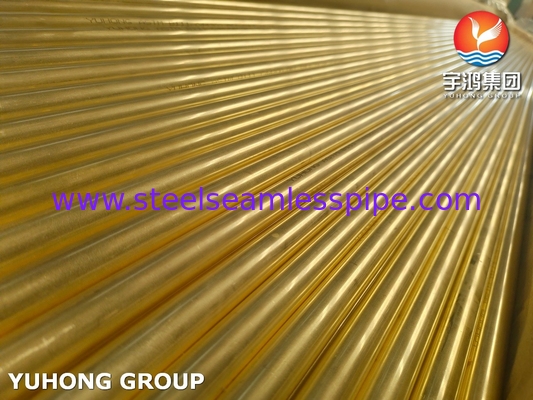

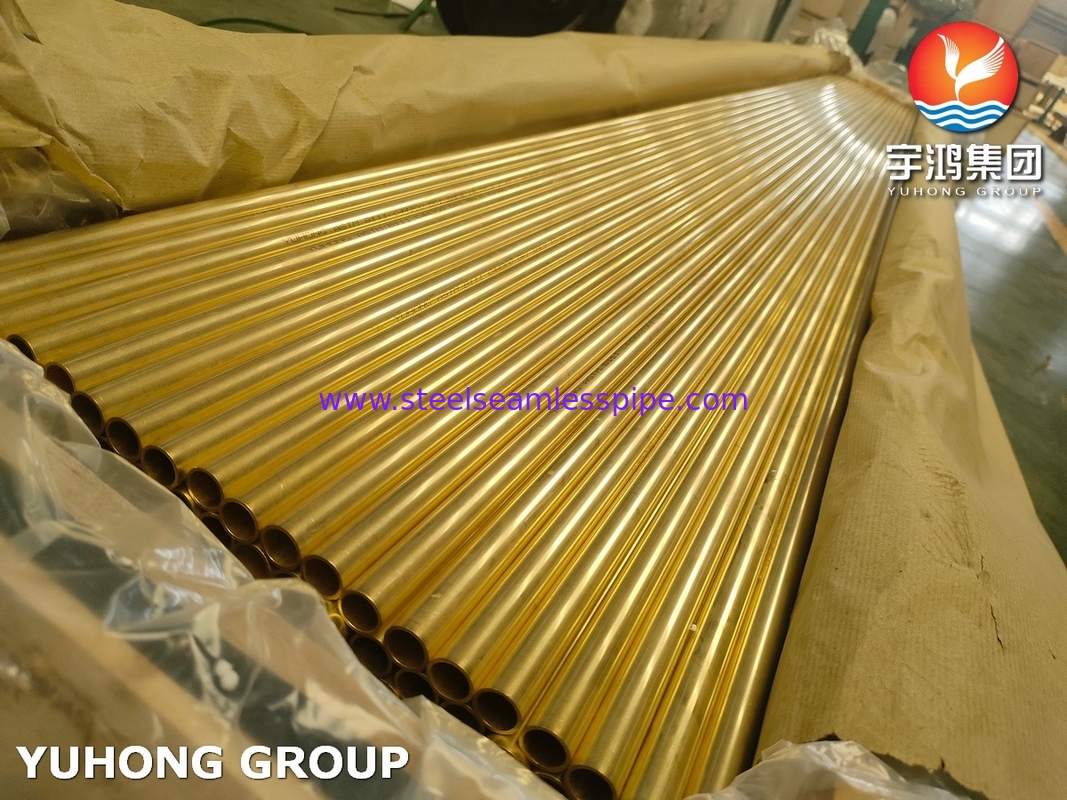

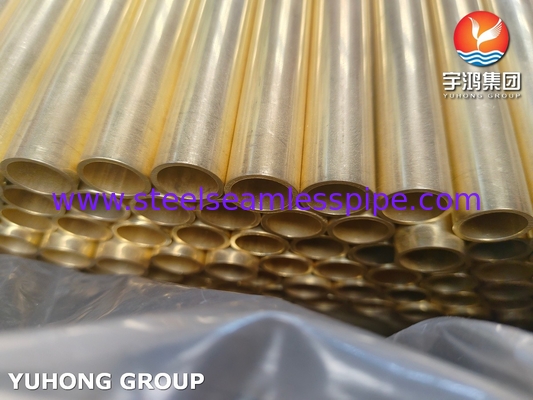

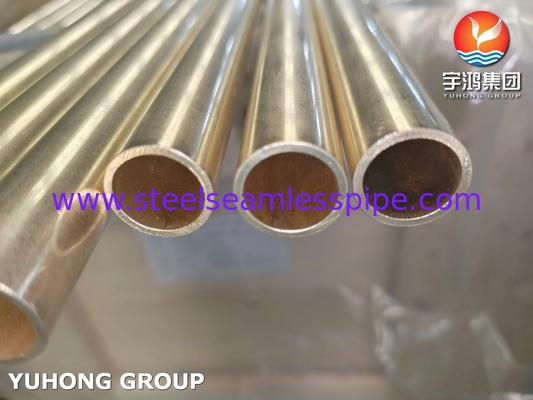

ASTM B111 / ASME B111 C44300 Rura ze stopu miedziowo-niklowego do wymienników ciepła
Rura ASTM B111 / ASME SB-111 C44300 to bezszwowa lub spawana rura ze stopu miedzi, produkowana zgodnie z normami ASTM B111 i ASME SB-111, przeznaczona do trudnych warunków.
Jej głównymi składnikami są miedź (70-73%), cynk (26-29%), cyna (0,9-1,2%) i śladowe ilości arsenu (0,02-0,06%). Dodatek arsenu znacznie poprawia odporność na korozję dezynkującą i jest odpowiedni do silnie korozyjnych mediów, takich jak woda morska i woda słonawa. Materiał ten ma doskonałą przewodność cieplną (wysoka wydajność wymiany ciepła) i właściwości mechaniczne (wytrzymałość na rozciąganie po wyżarzaniu około 380 MPa, wydłużenie 40%) i jest szeroko stosowany w rurach wymienników ciepła i rurach skraplaczy w statkach, skraplaczach pary w elektrowniach i urządzeniach chemicznych.
Podczas produkcji konieczne jest przejście testów hydrostatycznych, testów prądami wirowymi/ultradźwiękowych i weryfikacji składu chemicznego. Wersja ASME dodatkowo podkreśla ścisłe przestrzeganie zastosowań w zbiornikach ciśnieniowych. Podobne stopy odporne na dezynkację obejmują C44400 (mosiądz okrętowy zawierający arsen) i C68700 (mosiądz aluminiowy).
O61 zazwyczaj odnosi się do kodu stanu wyżarzania dla materiałów z miedzi i stopów miedzi, który jest powszechnie spotykany w normach ASTM. W produkcji rur miedzianych lub rur ze stopów miedzi (takich jak mosiądz okrętowy C44300), kod stanu wskazuje stan właściwości materiału po określonej obróbce cieplnej:
"O" oznacza wyżarzony, co eliminuje umocnienie podczas obróbki i poprawia ciągliwość poprzez ogrzewanie i powolne chłodzenie.
"61" wskazuje konkretne parametry procesu wyżarzania (takie jak temperatura, czas) i końcowe wymagania dotyczące wydajności. Na przykład stan O61 może odpowiadać stanowi średnio miękkiemu, uwzględniając określoną wytrzymałość i formowalność, i jest odpowiedni do zastosowań takich jak skraplacze i wymienniki ciepła, które wymagają zarówno odporności na korozję, jak i obrabialności.
W normach takich jak ASTM B111, podobne kody (takie jak O60, O61) są używane do standaryzacji właściwości mechanicznych rur (takich jak wytrzymałość na rozciąganie i wydłużenie), aby zapewnić ich przydatność do różnych potrzeb inżynieryjnych.
Zalety rury ze stopu miedziowo-niklowego B111 C44300
Jedną z zalet rury ze stopu miedziowo-niklowego B111 C44300 jest jej doskonała odporność na korozję. Ta rura ze stopu jest specjalnie zaprojektowana do pracy w trudnych warunkach, w tym w wodzie morskiej i roztworach solanki. Jest wysoce odporna na korozję spowodowaną przez chlorki, co czyni ją preferowanym wyborem dla zastosowań morskich.
Dodatkowo, rura ze stopu miedziowo-niklowego B111 C44300 oferuje dobrą przewodność cieplną. Oznacza to, że może skutecznie przenosić ciepło, co czyni ją idealną do zastosowań w wymiennikach ciepła. Pomaga to w utrzymaniu optymalnego poziomu temperatury i poprawie ogólnej wydajności systemu.
Kolejną zaletą jest jej wysoka wytrzymałość i trwałość. Rura ze stopu miedziowo-niklowego B111 C44300 ma dobre właściwości mechaniczne, w tym wysoką wytrzymałość na rozciąganie i granicę plastyczności. Pozwala to na wytrzymanie wysokiego ciśnienia i naprężeń mechanicznych, zapewniając długotrwałą niezawodność i wydajność.
Ponadto, ta rura ze stopu oferuje doskonałą formowalność i spawalność. Można ją łatwo wytwarzać i formować w różne kształty i rozmiary, co czyni ją wszechstronną dla różnych zastosowań. Umożliwia również łatwe spawanie, umożliwiając wydajną instalację i montaż.
Ogólnie rzecz biorąc, rura ze stopu miedziowo-niklowego B111 C44300 zapewnia połączenie odporności na korozję, przewodności cieplnej, wytrzymałości i formowalności, co czyni ją niezawodnym i wszechstronnym wyborem dla szerokiego zakresu zastosowań, szczególnie w przemyśle morskim i wymiany ciepła.
Skład chemiczny:
| Oznaczenie |
Skład chemiczny % |
| Cu |
Sn |
Al |
As |
Ni |
Fe |
Mn |
Pb max. |
Zn |
| C44300 |
70.0-73.0 |
0.9-1.2 |
– |
0.02-0.06 |
– |
0.06 max |
– |
0.07 |
Rem |
| C68700 |
76.0-79.0 |
– |
1.8-2.5 |
0.02-0.06 |
– |
0.06 max |
– |
0.07 |
Rem |
| C70400 |
Rem |
– |
– |
– |
4.8-6.2 |
1.3-1.7 |
0.3-0.8 |
0.05 |
1.0max |
| C70600 |
Rem |
– |
– |
– |
9.0-11.0 |
1.0-1.8 |
1.0max |
0.05 |
1.0max |
| C71500 |
Rem |
– |
– |
– |
29.0-33.0 |
0.4-1.0 |
1.0max |
0.05 |
1.0max |
| C71640 |
Rem |
– |
– |
– |
29.0-32.0 |
1.7-2.3 |
1.5-2.5 |
0.05 |
1.0max |
Zastosowania
-
Inżynieria morska: stosowana do skraplaczy statków, urządzeń do odsalania wody morskiej, wymienników ciepła na platformach morskich i wytrzymuje długotrwałą erozję przez wodę morską.
-
Energetyka: stosowana jako rury skraplaczy pary w elektrowniach cieplnych/jądrowych, z wydajnym przenoszeniem ciepła i odpornością na środowiska wysokiej temperatury i wysokiego ciśnienia pary wodnej.
-
Przemysł chemiczny i petrochemiczny: stosowana do parowników i chłodnic w mediach kwaśnych lub alkalicznych w celu odporności na korozję chemiczną i erozyjną.
-
Przemysł naftowy i gazowy: stosowana do systemów wymiany ciepła i rurociągów chłodzenia wodą morską w rafinacji ropy naftowej i gazu.
-
Wyposażenie przemysłowe: Urządzenia chłodnicze, systemy klimatyzacji i ogólne przemysłowe urządzenia do wymiany ciepła, równoważące wytrzymałość i obrabialność (np. stan wyżarzania O61 jest odpowiedni dla złożonych wymagań dotyczących formowania)
