ASME SA213 TP304 Rura bezszwowa ze stali nierdzewnej do kotła
ASME SA213 TP304 (UNS S30400) to standardowa bezszwowa rurka ze stali nierdzewnej austenitycznej specjalnie przeznaczona do pracy kotłów, supergrzejników i wymienników ciepła.Niniejsza specyfikacja obejmuje rury o minimalnej grubości ściany działające w wysokich temperaturach, środowiska pod wysokim ciśnieniem, w których odporność na korozję i integralność mechaniczna są kluczowe.
Firma Yuhong Group Co., Ltd. dostarcza rury bezszwodowe ASME SA213 TP304 z pełną identyfikowalnością materiału i wsparciem inspekcji ze strony strony trzeciej (ABS, DNV, BV, PED, GOST).Z ponad 25-letnim doświadczeniem w produkcji rur ze stali nierdzewnej austenitycznej i stopów niklu, utrzymujemy specjalistyczną wiedzę w zakresie zastosowań w rurkach kotłowych, w których parametry kontroli rozmiaru ziarna i grzania roztworu bezpośrednio wpływają na żywotność.
Skład chemiczny (ASTM A213/ASME SA213)
| Elementy |
Skład (%) |
Wymóg standardowy |
| Węgiel (C) |
≤ 0.08 |
Maksymalnie |
| Mangan (Mn) |
≤ 200 |
Maksymalnie |
| Fosfor (P) |
≤ 0.045 |
Maksymalnie |
| Siarka (S) |
≤ 0.030 |
Maksymalnie |
| Silikon (Si) |
≤ 100 |
Maksymalnie |
| Chrom (Cr) |
18.0 - 20.0 |
Zakres |
| Włókiennicze |
8.0 - 11.0 |
Zakres |
Pozycja UNS: S30400. Materiał NR: 1.4301.
Właściwości mechaniczne (jak rozpuszczalnik podgrzewany)
| Nieruchomości |
Wartość |
Wymóg |
| Siła na rozciąganie (min) |
515 MPa (75 ksi) |
ASTM A213 |
| Siła wydajności (min) |
205 MPa (30 ksi) |
00,2% offset |
| Wyciąganie (min) |
35% (w 2 cali lub 50 mm) |
Wzdłużne |
| Twardość (maksymalna) |
192 HBW / 90 HRB |
Brinell / Rockwell |
| Temperatura obróbki roztworem. |
1040°C (1900°F) min |
Woda tłumiąca lub szybkie chłodzenie |
Źródło: wymagania specyfikacji ASTM A213 / ASME SA213
Proces produkcji i kontrola jakości
Szlak produkcji
- Proces:Bezszwo - gotowane na gorąco lub gotowane na zimno, zgodnie ze specyfikacją
- Obróbka cieplna:Wymagane wygrzewanie roztworem dla wszystkich rur TP304; kontrola wielkości ziarna zgodnie z ASTM E112
- Wykończenie powierzchni:Dostępne opcje oczyszczone, jasnosprężone lub polerowane
Obowiązkowe badania (zgodnie z normą ASME SA213)
Każda partia rur podlega następującym kontrolom:
- Analiza składu chemicznegoz weryfikacją PMI (pozytywna identyfikacja materiału)
- Badanie napięcia- potwierdzenie wytrzymałości na rozciąganie i wydajność
- Badanie twardości- Brinell lub Rockwell według specyfikacji
- Badanie spłaszczania- sprawdza elastyczność i solidność
- Badanie zapłonu- ocenia wykonalność rozszerzenia rur
- Badanie hydrostatycznelubNiezniszczające badanie elektryczne(wrotny prąd / ultradźwięki)

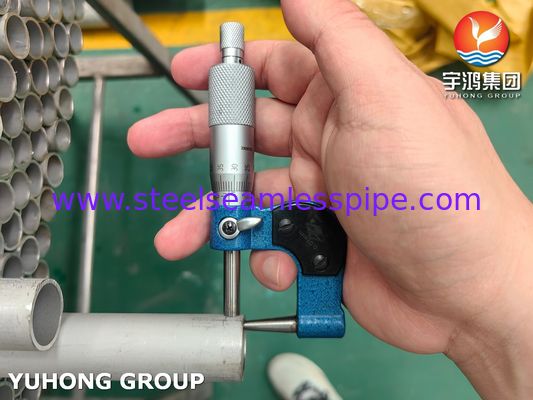

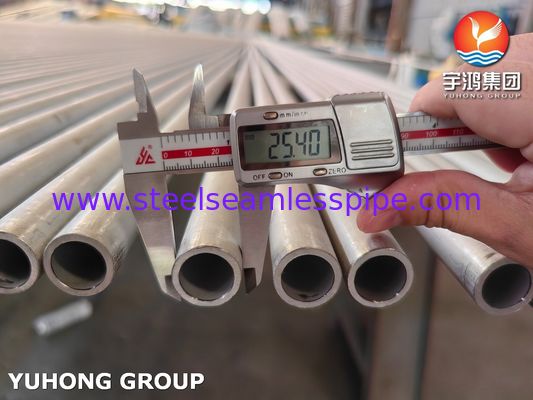

- Kontrola wymiarów- OD, WT, weryfikacja tolerancji długości
- Badanie korozji międzyziarnistej- jeżeli jest to określone w zamówieniu
Krytyczne rozważania dotyczące produkcji
- Temperatura grzania roztworu musi osiągnąć co najmniej 1040 °Cw celu zapewnienia całkowitego rozpuszczenia węglika i optymalnej odporności na korozję
- Szybkie chłodzenie (gaszenie wodą)jest niezbędny w celu zapobiegania uczuleniu i utrzymania odporności międzyziarnistej na korozję
- Wykonanie na zimnozapewnia ściślejsze tolerancje wymiarowe: ±0,10 mm dla OD < 25,4 mm, ±0,15 mm dla 25,4-38,1 mm
Dodatkowa zdolność produkcyjna
Grupa Yuhong oferuje zintegrowane wsparcie produkcyjne dla kompletnych zespołów wymienników ciepła i rur kotłowych:
| Składnik / Usługa |
Zdolność / dostępność klasy |
| Rury z gięciem w dół |
Długość nogi do 15,24 m |
| Zestawy rur |
Kompletny montaż z tabliczkami rurkowymi i deflatorami |
| Płyty rurkowe |
Stalo węglowe, stali nierdzewnej, stopów stopów |
| Płyty obrotne / płyty podtrzymujące |
Wiertarki i obróbki mechaniczne na zamówienie |
| Rury z płetwami |
Zwiększona powierzchnia dla efektywności przenoszenia ciepła |
| Głowa / kanał |
Komponenty zbiornika ciśnieniowego |
| Certyfikacja MTC |
EN 10204 3.1 lub 3.2 z TPI (BV, SGS, DNV, ABS) |
Firma dostarcza kompletne zespoły części ciśnieniowych z kompatybilnością materiałów we wszystkich komponentach wymiennika ciepła, zapewniając spójną koordynację metalurgiczną i wymiarową.
Zakres wymiarowy (ASME SA213)
| Parametry |
Zakres |
| Średnica zewnętrzna |
3.2 mm - 127 mm (1/8′′ - 5′′) |
| Gęstość ściany |
00,4 mm - 12,7 mm (0,015′′ - 0,500′′) minimalna ściana |
| Długość |
Niestandardowe do 32 metrów (prosto); dostępne zakręty U |
Zgodnie ze specyfikacją ASME SA213 - rozmiary poza tym zakresem mogą być dostarczane za specjalną zgodą
Zakres zastosowania
Wymagania dotyczące:
- Rury kotłowe- sekcje supergrzejników kotłowych z rur wodnych i ogniowych
- Wymienniki ciepła- konstrukcje w kształcie muszli i rury, w kształcie rury U i w kształcie tablicy z stałą rurą
- Kondensatory- skraplacze powierzchni pary i systemy pomocnicze
- Wyroby ciśnieniowe- rurki wewnętrzne w warunkach wysokiej temperatury
- Zakłady petrochemiczne- grzejniki procesowe i rury reformerowe
- Produkcja energii- instalacje cyklu konwencjonalnego i cyklu łączonego
- Usługa rafinerii- przenoszenie ciepła w jednostkach surowej i próżni
Ograniczenie temperatury: Przerywany czas pracy do 870 °C; ciągła praca do 920 °C (zredukowana odporność na utlenianie powyżej 800 °C)
Często zadawane pytania techniczne
Czym różni się TP304 od TP304L dla serwisu kotła?
Różnica w zawartości węgla jest kluczowa: TP304 ma 0,08% maks C (większa wytrzymałość w podwyższonych temperaturach), podczas gdy TP304L ma 0,035% max C (lepsza spawalność).Preferowany jest TP304ponieważ zawartość węgla przyczynia się do wysokiej wytrzymałości w temp. 304L może nie spełniać wymogów minimalnej wytrzymałości w podwyższonych temperaturach.
Jaka jest temperatura grzania roztworu określona dla SA213 TP304?
ASME SA213 wymaga obróbki roztworu przy minimalnej temperaturze 1040°C (1900°F),po czym następuje szybkie chłodzenie (woda lub inne środki szybkiego tłumienia) w celu utrzymania odporności na korozję i zapobiegania uczuleniu.
