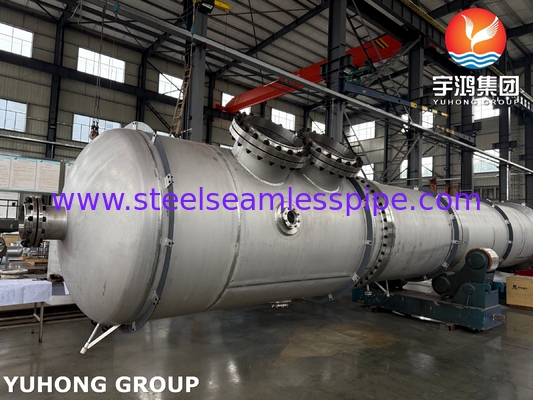

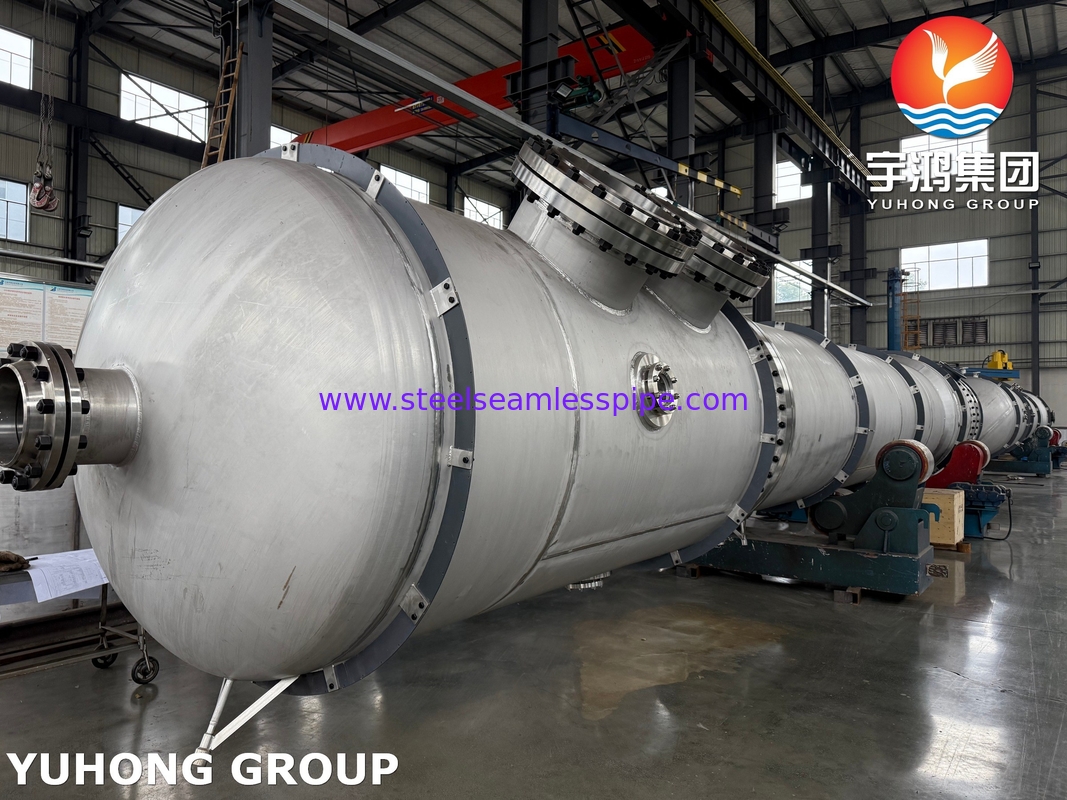

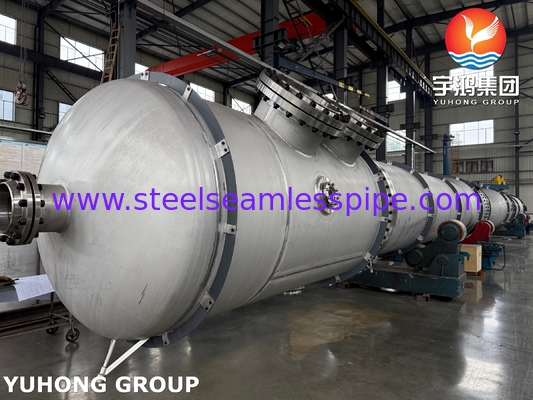

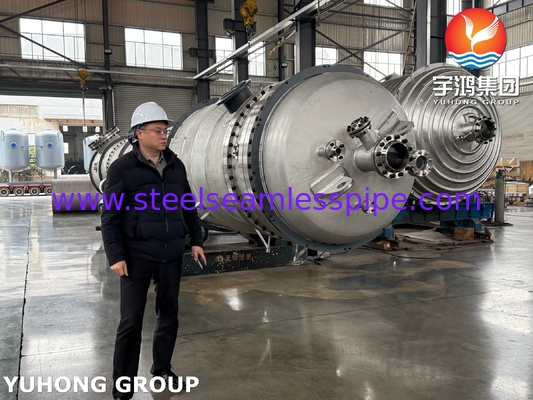

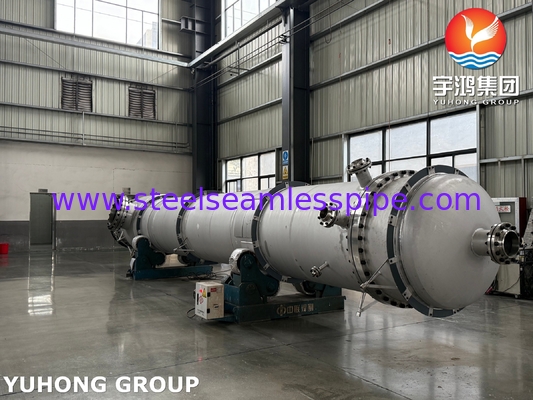

A Low Temperature Separator (LTS) is a type of equipment used primarily in the oil and gas industry to separate hydrocarbons and other components from a gas stream by cooling the stream to low temperaturesProces ten jest powszechnie stosowany w przetwarzaniu gazu ziemnego do oddzielenia ciekłych węglowodorów (takich jak kondensat) i wody z strumienia gazu.i aplikacji:
Funkcja separatora o niskiej temperaturze
1Chłodzenie i oddzielenie:
Strumień gazu jest chłodzony do niskiej temperatury (zwykle poniżej zera) w celu skondensowania cięższych węglowodorów i pary wodnej w ciepła.
Następnie skondensowane płynów oddziela się od strumienia gazu.
2Redukcja ciśnienia:
W niektórych przypadkach separator zmniejsza również ciśnienie strumienia gazu, co dodatkowo wspomaga kondensację (efekt Joule-Thomson).
Kluczowe elementy separatora o niskiej temperaturze
1Sekcja wejściowa:
Tam, gdzie strumień gazu wchodzi do separatora.
2Sekcja chłodzenia:
Gaz jest chłodzony za pomocą chłodzenia zewnętrznego lub poprzez rozszerzenie (np. za pomocą zaworu duszącego lub turbosprężnika).
3Sekcja separacyjna:
Zbiornik, w którym gaz, ciekłe węglowodory i woda są oddzielone na podstawie różnic w gęstości.
4Wylot gazu:
Odseparowany suchy gaz wychodzi z separatora.
5Wystawy płynów:
Oddzielne wyjścia dla kondensatu (płynnych węglowodorów) i wody.
6Systemy sterowania:
Kontrola temperatury, ciśnienia i poziomu w celu optymalizacji wydajności separacji.
Zasada działania
Strumień gazu wchodzi do separatora i jest chłodzony, albo przez chłodzenie zewnętrzne, albo przez rozszerzenie.
Gdy temperatura spada, cięższe węglowodory i para wodna skondensują się w ciepła.
Płyn gromadzi się na dnie separatora, podczas gdy gaz wznosi się na górę.
Płyn jest odprowadzany z separatora, a suchy gaz wysyłany do dalszego przetwarzania lub transportu.
Zastosowania separatorów o niskiej temperaturze
1. Przetwarzanie gazu ziemnego:
Do usuwania ciekłych węglowodorów (kondensatu) i wody z gazu ziemnego.
2Produkcja ropy naftowej i gazu:
W celu oddzielenia płynów od gazu na wierzchołkach studni lub na stacjach zbierania.
3Odwodnienie gazowe:
Aby usunąć parę wodną z strumieni gazu.
4Odzysk węglowodorów:
W celu odzyskania cennych ciekłych węglowodorów z strumieni gazu.
Zastosowania separatorów o niskiej temperaturze
1Efektywna separacja: Wysoka wydajność w oddzielaniu płynów od strumieni gazu.
2Poprawa jakości gazu: wytwarza suchy gaz o niskiej zawartości wody i węglowodorów.
3Odzysk cennych produktów: odzyskuje ciekłe węglowodory, które mogą być sprzedawane lub przetwarzane dalej.
4Uniwersalność: może obsługiwać szeroki zakres kompozycji i przepływów gazów.
Rozważania dotyczące projektowania
1Temperatura i ciśnienie: Temperatura i ciśnienie robocze muszą być starannie kontrolowane w celu osiągnięcia optymalnej separacji.
2Wybór materiału: Materiały muszą być wybrane tak, aby wytrzymać niskie temperatury i składniki korozyjne (np. H2S lub CO2).
3Izolacja: Separator może wymagać izolacji w celu utrzymania niskiej temperatury.
4- Funkcje bezpieczeństwa: zawory obniżające ciśnienie, czujniki temperatury i systemy awaryjnego wyłączenia.
Porównanie z innymi separatoramiWyzwania i rozwiązania
1Konwencjonalne separatory: działają przy wyższych temperaturach i są mniej skuteczne w usuwaniu płynów z strumieni gazu.
2Separatory kryogenne: działają przy znacznie niższych temperaturach i są używane do bardziej złożonych separacji (np. odzyskiwania azotu lub helu).
Wyzwania i rozwiązania
1Powstawanie hydratów: Niskie temperatury mogą powodować powstawanie hydratów, które mogą blokować rurociągi.
2. korozja: niskie temperatury i obecność wody mogą prowadzić do korozji.
3Konsumpcja energii: Chłodzenie strumienia gazu wymaga energii.
