ASME SA213 T11 Bezszwowa rura ze stali stopowej do wymienników ciepła, kotłów i przegrzewaczy

ASME SA213 T11 Skład chemiczny rur bez szwu

Standard materiałowy ASME SA213:

Podlega ASME SA213 / ASTM A213. Specyfikacja ta obejmuje bezszwowe rury ze stali stopowej ferrytycznej i austenitycznej do kotłów, przegrzewaczy i wymienników ciepła.

"SA213" oznacza specyfikację materiałową ASME BPVC (Boiler and Pressure Vessel Code) Sekcja II, która jest zasadniczo identyczna ze specyfikacją ASTM A213. W przypadku konstrukcji zbiorników ciśnieniowych (ASME BPVC Sekcja I lub VIII), wymagany jest przedrostek "SA".

Kluczowa cecha: Bez szwu

Rury są produkowane bez spoiny wzdłużnej. Osiąga się to poprzez procesy takie jak wytłaczanie na gorąco lub przebijanie obrotowe, a następnie pilgerowanie/ciągnienie na zimno.

Dlaczego bez szwu? Niezbędne do zastosowań wysokociśnieniowych i wysokotemperaturowych w kotłach i wymiennikach ciepła. Spawana spoina jest potencjalnym słabym punktem podatnym na uszkodzenia w warunkach silnych cykli termicznych i naprężeń; konstrukcja bez szwu eliminuje to ryzyko.

Główne zastosowanie rur bez szwu ASME SA213 T11: Wymienniki ciepła (i kotły)

Wymienniki ciepła: Specjalnie zaprojektowane do stosowania w rurach wymienników ciepła pracujących w podwyższonych temperaturach i ciśnieniach, powszechnie spotykane w:

Rafineriach petrochemicznych

Zakładach przetwórstwa chemicznego

Wytwarzaniu energii (generatory pary odzysku ciepła - HRSG, podgrzewacze wody zasilającej)

Elementy kotłów: Również szeroko stosowane w:

Przegrzewaczach kotłów

Podgrzewaczach wtórnych kotłów

Ekonomizerach kotłów (w sekcjach wymagających wyższej odporności na temperaturę niż stal węglowa)

Kluczowe właściwości rur bez szwu ASME SA213 T11 i dlaczego są używane:

Wytrzymałość w podwyższonej temperaturze: Utrzymuje dobrą wytrzymałość na rozciąganie i pełzanie w temperaturach znacznie wyższych niż stal węglowa (zazwyczaj do ~650°C / 1200°F).

Odporność na utlenianie: Zawartość chromu zapewnia znacznie lepszą odporność na tworzenie się zgorzeli (utlenianie) w kontakcie z parą wodną w porównaniu ze stalą węglową, co prowadzi do dłuższej żywotności.

Odporność na pełzanie: Zawartość molibdenu zwiększa odporność na powolne, ciągłe odkształcenia pod wpływem naprężeń w wysokich temperaturach (pełzanie).

Dobra obrabialność i spawalność: T11 jest ogólnie uważany za spawalny przy odpowiednich procedurach (podgrzewanie wstępne, obróbka cieplna po spawaniu - PWHT).

Opłacalność: Oferuje dobrą równowagę między wydajnością a kosztem w porównaniu z bardziej stopowymi stalami, takimi jak T22 (2.25Cr-1Mo) lub stal nierdzewna (TP304, TP316) dla odpowiedniego zakresu temperatur.

Wymagania produkcyjne i testowe (zgodnie z SA213/A213):

Obróbka cieplna: Rury T11 są zawsze dostarczane w stanie wyżarzonym. Wyżarzanie (ogrzewanie i powolne chłodzenie) zmiękcza stal, optymalizuje ciągliwość i wytwarza wymaganą mikrostrukturę (głównie ferryt z pewną ilością węglików).

Analiza chemiczna: Ścisłe limity składu dla węgla, manganu, fosforu, siarki, krzemu, chromu, molibdenu i innych pierwiastków resztkowych.

Testy mechaniczne rur bez szwu ASME SA213 T11:

Test rozciągania: Minimalne wymagania dotyczące wytrzymałości na rozciąganie, granicy plastyczności i wydłużenia.

Test twardości: Określone są maksymalne limity twardości, aby zapewnić odpowiednią ciągliwość i spawalność.

Test hydrostatyczny: Każda rura musi wytrzymać minimalne ciśnienie próby hydrostatycznej bez przeciekania.

Badania nieniszczące (NDE):

Test prądami wirowymi: Obowiązkowy dla każdej rury w celu wykrycia wad, takich jak pęknięcia, szwy lub wtrącenia.

Test ultradźwiękowy: Opcjonalny, chyba że określono inaczej przez nabywcę, używany do wykrywania większych wad wewnętrznych lub zewnętrznych.

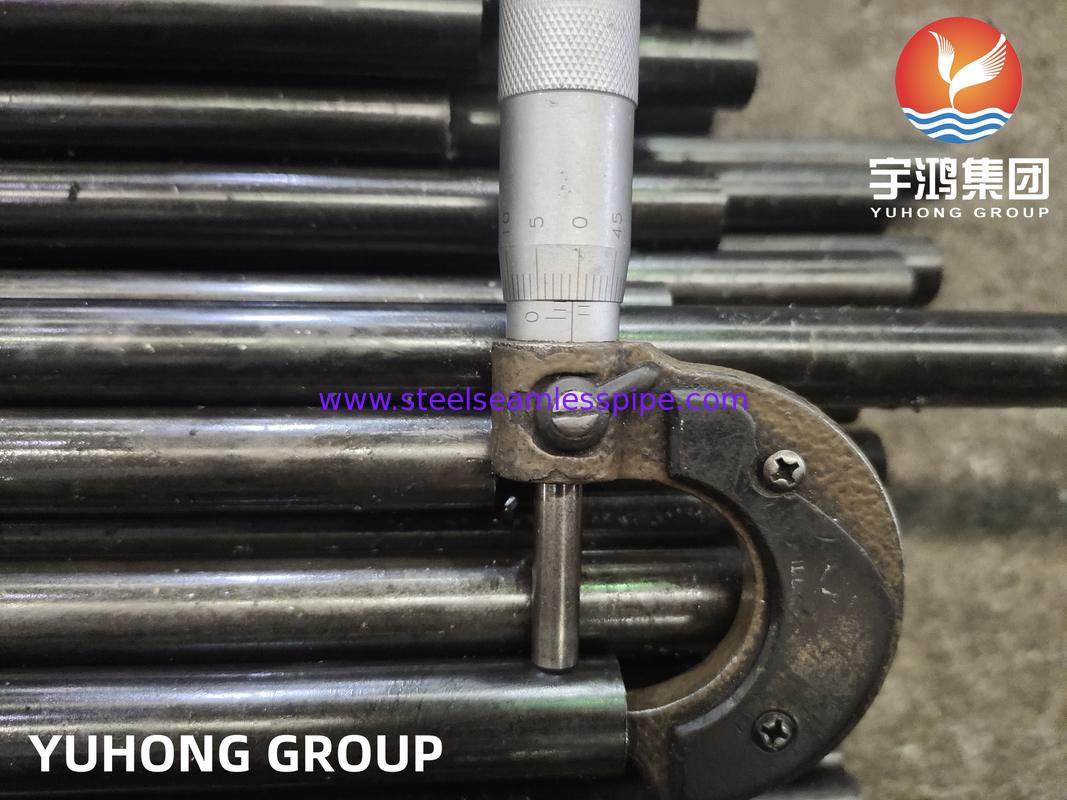

Tolerancje wymiarowe: Ścisła kontrola średnicy zewnętrznej (OD), grubości ścianki (WT) i tolerancji długości.

Wykończenie powierzchni: Powierzchnie rur muszą być gładkie i wolne od zgorzeli i wad szkodliwych dla wydajności.

Certyfikacja i znakowanie rur bez szwu ASME SA213 T11:

Raporty z badań materiałowych (MTR) lub Certyfikowane raporty z badań hutniczych (CMTR) są dostarczane, poświadczając zgodność z wymaganiami chemicznymi, mechanicznymi i testowymi.

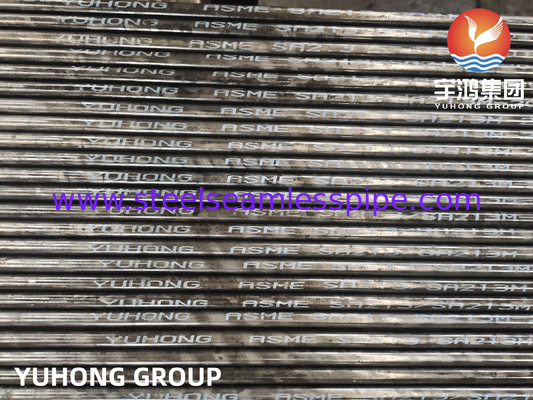

Rury są zwykle znakowane:

Nazwa lub marka producenta

Specyfikacja SA213

Gatunek (T11)

Numer wytopu (dla identyfikowalności)

Rozmiar (np. OD x WT)

"S" oznaczające Bez szwu (choć nieodłączne w definicji rury SA213)

Zastosowana metoda NDE (np. "E" dla prądów wirowych)

Podsumowując:

Rura wymiennika ciepła bez szwu SA213 T11 to bezszwowa rura ze stali stopowej ferrytycznej wykonana ze stali 1,25% chromu - 0,50% molibdenu, wyprodukowana zgodnie ze ścisłymi wymaganiami ASME SA213/A213. Jest dostarczana w stanie wyżarzonym. Jej podstawowe zastosowanie to wysokotemperaturowe i wysokociśnieniowe wymienniki ciepła i elementy kotłów (takie jak przegrzewacze i podgrzewacze wtórne), gdzie jej wytrzymałość w podwyższonej temperaturze, odporność na utlenianie, odporność na pełzanie i integralność bez szwu sprawiają, że jest to niezawodny i opłacalny wybór w zakresie temperatur roboczych.
