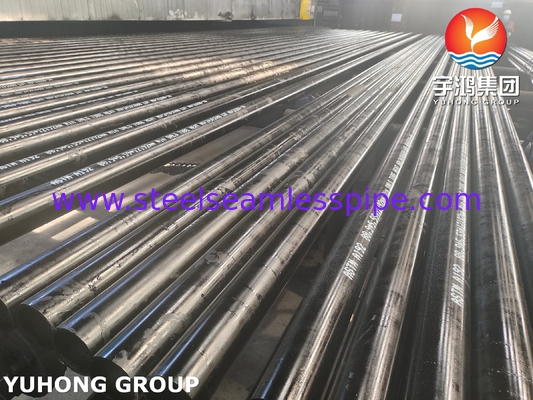

ASTM A192 Bezszwowa rura ze stali węglowej do pieców ekonomicznych

ASTM A192 Rurka wymiennika ciepła Skład chemiczny

Definicja rdzenia rury bezszwodowej ASTM A192:
ASTM A192 to standardowa specyfikacja opracowana przez ASTM International obejmująca minimalną grubość ściany,Wyroby z stali węglowej, o pojemności nieprzekraczającej 1 mm, zwłaszcza w kotłach wodociągowych, supergrzejnikach i wymiennikach ciepła, w których niezawodność pod ciśnieniem jest kluczowa.

Kluczowe cechy i wymagania:

ASTM A192 Wytwarzanie rur bezszwowych:

Bezszwowe: Rury są produkowane bez podłużnego szwu spawania, zazwyczaj poprzez piercing obrotowy na gorąco, a następnie walcowanie na gorąco lub ciągnięcie na zimno.kluczowe dla integralności wysokiego ciśnienia.

Zimne wykończenie: Często wyciągane na zimno w celu osiągnięcia precyzyjnych wymiarów, gładkiego wykończenia powierzchni i poprawy właściwości mechanicznych.

Obróbka cieplna: Dostarczana w stanie normalizacji lub zmniejszonej naprężenia.i zwalnia wewnętrzne obciążenia związane z produkcją.

ASTM A192 Rozmiary i tolerancje rury bezszwowej:

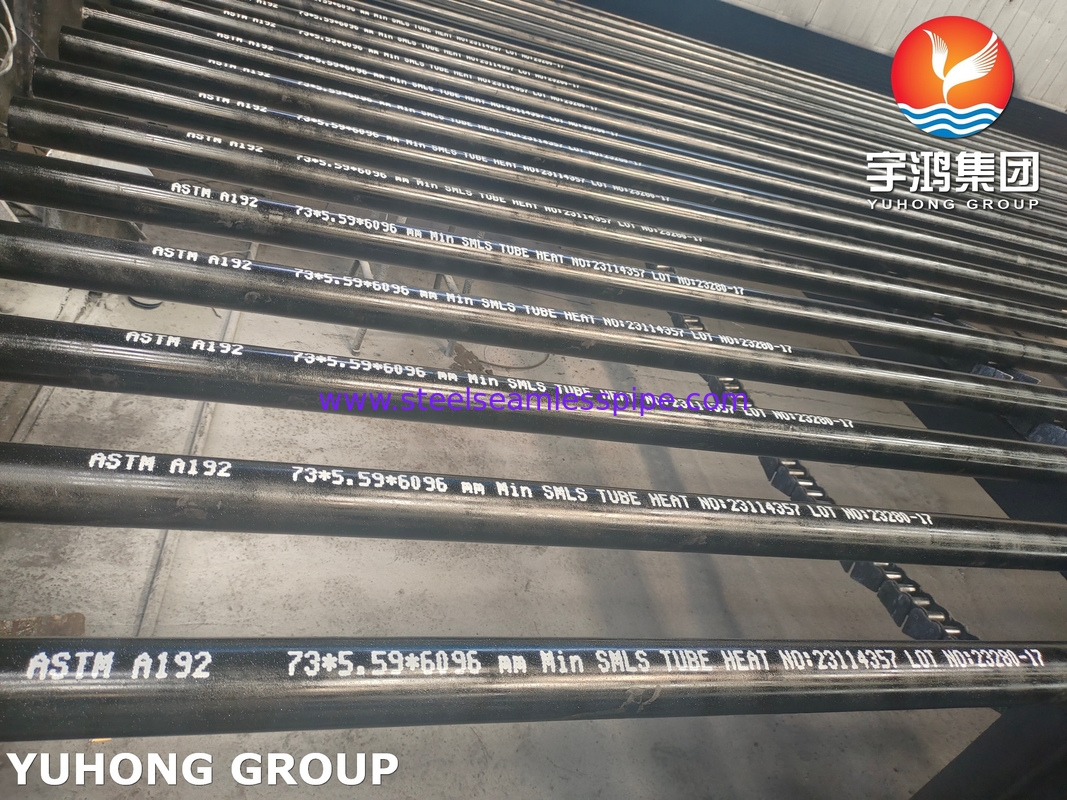

Minimalna grubość ściany: jest to charakterystyka definiująca. Norma określa minimalne grubości ścian dla różnych średnic zewnętrznych (OD).Faktyczna grubość ściany musi być co najmniej taka minimalnaRury są często zamówiane na podstawie ich minimalnej ściany.

Tolerancje: Szczegółowe tolerancje wymiarowe są określone dla średnicy zewnętrznej (OD) i grubości ściany w celu zapewnienia prawidłowego dopasowania i wydajności w arkuszach rur oraz podczas rozszerzania/walcowania.

Właściwości mechaniczne:

Wytrzymałość na rozciąganie: określone wymagania minimalne (np. min 47 ksi / 325 MPa).

Wytrzymałość wydajności: określone wymagania minimalne (np. min 26 ksi / 180 MPa).

Wydłużenie: Minimalny procent wydłużenia wymagany w celu zapewnienia odpowiedniej elastyczności do gięcia i rozszerzania rur podczas montażu.

Badania i inspekcje rur bezszwowych ASTM A192 (obowiązkowe):

Badanie hydrostatyczne lub niezniszczające badanie elektryczne (NDE):Każda rurka musi być poddana badaniu ciśnienia hydrostatycznego (w celu wykrycia wycieków) lub zatwierdzonej metodzie NDE (np. badaniu strumienia wirusowego) w celu zapewnienia solidności i szczelności.

Badanie spłaszczania: próbki są spłaszczone do określonej odległości w celu wykazania elastyczności i braku wad bez pęknięć lub laminacji.

Badanie pod wpływem płomienia: próbki są pod wpływem płomienia podsycane do określonego procentowego wzrostu średnicy w celu wykazania elastyczności i przydatności do rozszerzania się w arkusze rur.

Badanie twardości: Często wykonywane w celu zapewnienia spójności i korelacji z wytrzymałością na rozciąganie.

Badanie napięcia: Określa wytrzymałość na rozciąganie, wytrzymałość wytrzymałości i wydłużenie.

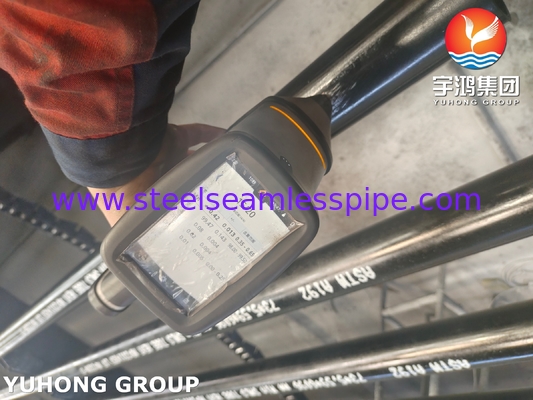

Analiza chemiczna: sprawdza, czy skład spełnia określone limity.

Inspekcja wizualna: sprawdzanie niedoskonałości powierzchni, takich jak szwy, koła, pęknięcia lub skalę przekraczającą dopuszczalne granice.

Warunki powierzchni:

Wymagane są stosunkowo gładkie wykończenia wolne od skal, przy czym niewielkie niedoskonałości powierzchni są dozwolone, pod warunkiem że grubość ściany pozostaje powyżej minimalnej i nie przenika głęboko.Czyszczenie ma znaczenie dla efektywności przenoszenia ciepła.

ASTM A192 Rurka bezszwowa:

Wymienniki ciepła pod wysokim ciśnieniem: Szczególnie tam, gdzie płyn po stronie rur jest pod wysokim ciśnieniem.

Kotły z rurami wodnymi: rurki zawierające mieszaninę wody/parowej w piecu kotłowym.

Supergrzejniki: Rury, w których nasycona para z bębna kotła jest dodatkowo podgrzewana (przegrzewana) do wyższych temperatur.

Ogrzewacze: Sekcje podgrzewające wodę z wykorzystaniem ciepła spalin.

Inne wymienniki ciepła procesowego pod wysokim ciśnieniem: w przypadku gdy odpowiednie jest połączenie ciśnienia, zdolności termicznych i opłacalności stali węglowej.

Dlaczego należy wybrać rurę bezszwową ASTM A192?

Pojemność wysokiego ciśnienia: Zaprojektowane specjalnie do wywierania wysokiego ciśnienia wewnątrz kotłów i supergrzejników.

Niezawodność: Bezproblemowa konstrukcja i rygorystyczne badania zapewniają niezawodność w warunkach ciśnienia.

Dobra przewodność cieplna: stal węglowa skutecznie przenosi ciepło.

Wylotowość i formowalność: skład o niskiej zawartości węgla ułatwia spawanie i rozszerzanie rur.

Efektywność kosztowa: w porównaniu ze stali stopowej, stal węglowa zapewnia dobrą równowagę pomiędzy wydajnością i kosztami w zakresie temperatury umiarkowanej i wysokiego ciśnienia pary i wody.

Podsumowanie:
ASTM A192 określa bezszwowe rury stalowe o niskiej zawartości węgla o określonej minimalnej grubości ściany, wyprodukowane według precyzyjnych wymiarów, ściśle przetestowane (hydro/NDE, spłaszczanie, rozpalanie, napięcie, chemikalia),i obróbki cieplnej. są materiałem podstawowym dla rur zawierających wodę/parę pod wysokim ciśnieniem w kotłach, supergrzejnikach i podobnych wymiennikach ciepła działających w umiarkowanych temperaturach,wyceniane ze względu na ich nienaruszalność ciśnieniową, efektywność transferu ciepła i efektywność kosztowa.
