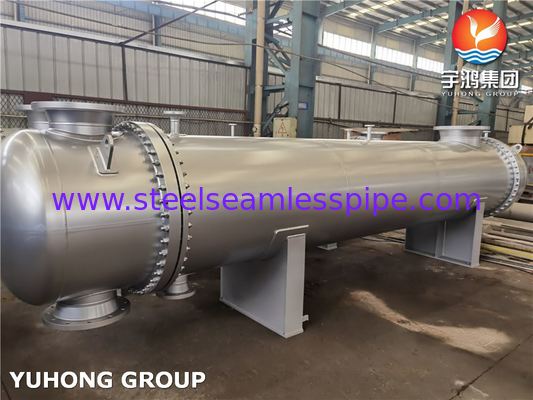

Wymiennik ciepła płaszczowo-rurowy API 660 Standard TEMA Pieczęć ASME U ASME VIII

Wymiennik ciepła płaszczowo-rurowy API 660 Standard TEMA Pieczęć ASME U ASME VIII

  • Wymiennik ciepła płaszczowo-rurowy API 660 Standard TEMA Pieczęć ASME U ASME VIII
  • Wymiennik ciepła płaszczowo-rurowy API 660 Standard TEMA Pieczęć ASME U ASME VIII
  • Wymiennik ciepła płaszczowo-rurowy API 660 Standard TEMA Pieczęć ASME U ASME VIII
Wymiennik ciepła płaszczowo-rurowy API 660 Standard TEMA Pieczęć ASME U ASME VIII
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: YUHONG
Orzecznictwo: API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Numer modelu: Wymiennik ciepła z muszli i rury
Zapłata:
Minimalne zamówienie: 1SET
Cena: 1--1000000 USD
Szczegóły pakowania: Palety
Czas dostawy: 45---150 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 50 ZESTAWÓW/miesięcy
Kontakt
Wszystkie produkty
Bezszwowa rura ze stali nierdzewnej (286)
Bezszwowa rura ze stali nierdzewnej (275)
Dwustronna rura ze stali nierdzewnej (127)
Dwustronna rura ze stali nierdzewnej (28)
Rurka igłowa (102)
Fin Tube (619)
Wymiennik ciepła (16)
Rura wymiennika ciepła (425)
Zestaw rur wymiennika ciepła (37)
Arkusz rurowy wymiennika ciepła (116)
wyłącznik wymiennika ciepła (36)
Klimatyzer (8)
Zbiornik ciśnieniowy (4)
Spawana rura ze stali nierdzewnej (57)
Spawana rura ze stali nierdzewnej (112)
Nikiel rur (259)
Rura ze stopu niklu (78)
Rura ze stopu miedzi (222)
Rura ze stali stopowej (182)
Rurka tytanowa (10)
Jasna rura wyżarzana (153)
Rura kotła (141)
okucie stalowe (797)
Kołnierz stalowy (583)
Inni (388)
Elementy okładzin (7)
Szczegółowy opis produktu
Standard wymiany ciepła skorupy i rurki: API 660 -Wymiennik ciepła w skorupce i rurce Projekt wymiennika ciepła skorupy i rurki: TEMA, ASME VIII
Materiał do arkusza wymiennika ciepła skorupy i rurki: Stal nierdzewna, stal dupleksowa, stop nikiel, stop miedziany, stal stopowa, tytan, okładzina Skorupa i rurka wymiennik ciepła standard rurki: ASME SA179, ASME SA192, ASME SA209, ASME SA210, ASME SA213, ASME SA789, ASME SA334, ASME SB111, ASME
Arkusz z wymiennikiem ciepła skorupy i rurki: Pływający arkusz rur, stacjonarny arkusz Wymiennik ciepła skorupy i rurki stacjonarny przegroda: Zmoca podłużna, przegroda uderzenia, przegroda poprzeczna, przegroda krzyżowa
Shell and Tube Wymiennik ciepła NDT: RT, PT, MT, UT, PMI
Podkreślić:

Płaszczowo-rurowy wymiennik ciepła ASME

,

Płaszczowo-rurowy wymiennik ciepła TEMA

API 660 Wymiennik ciepła płaszczowo-rurowy, standard TEMA, stempel ASME U, ASME VIII

Grupa Yuhong ma ponad 35-letnie doświadczenie w pakietach projektowych, do tej pory zrealizowała ponad 2000 projektów i eksportowała do ponad 85 krajów. Marka Yuhong zdobyła już dobrą reputację na świecie, 85% zamówień pochodzi od powracających klientów. Produkty o przewadze Grupy Yuhong - Wymiennik ciepła płaszczowo-rurowy , materiał obejmuje: stal nierdzewną, stal duplex, stal super duplex, stopy niklu, stal stopową, miedź i stopy miedzi, tytan, stal węglową, okładziny nakładane i okładziny wybuchowe.   Możemy wspierać projektowanie: obliczenia termiczne (HTRI), obliczenia mechaniczne (PV Elite), rysunki GA i rysunki szczegółowe, wszystkie dokumenty kontroli procedur (JIC, PQR, WPS, WPQ, NDT,......), Wszystkie nasze wymienniki ciepła są zgodne ze standardem TEMA  i mogą uzyskać stempel ASME U, możemy również produkować wymienniki ciepła zgodnie z projektem klienta.



Cechy wymienników ciepła płaszczowo-rurowych.
Wymiennik ciepła płaszczowo-rurowy Typowe w kodzie TEMA Zalety Ograniczenia
Wymiennik ciepła z rurami stałymi BEM, AEM, NEN 1. Zapewnia maksymalną powierzchnię wymiany ciepła dla danej średnicy płaszcza i rur. 1. Strona płaszcza lub zewnętrzna strona rur jest
nie dostępna do czyszczenia mechanicznego.
2. Zapewnia pojedyncze i wielokrotne przejścia rur, aby zapewnić odpowiednią prędkość. 2. Brak możliwości uwzględnienia różnic w rozszerzalności cieplnej rozwijających się między rurą a stroną płaszcza. Można to rozwiązać, zapewniając złącze kompensacyjne po stronie płaszcza.
3. Mniej kosztowne niż konstrukcje z wyjmowanym wiązką.
Wymiennik ciepła z pływającą głowicą AEW, BEW, BEP, AEP, AES, BES 1. Pływająca płyta rurowa umożliwia różnicową rozszerzalność cieplną między płaszczem a wiązką rur. 1. Aby zapewnić osłonę pływającej głowicy, konieczne jest przykręcenie jej do płyty rurowej. Okrąg śrub wymaga użycia przestrzeni, w której można umieścić dużą liczbę rur.
2. Zarówno wiązka rur, jak i strona płaszcza mogą być kontrolowane i czyszczone mechanicznie. 2. Rury nie mogą rozszerzać się niezależnie, dlatego należy unikać ogromnych zastosowań wstrząsów termicznych.
3. Materiały uszczelniające powodują ograniczenia ciśnienia i temperatury projektowej.
Wymiennik ciepła z wyjmowaną rurą U BEU, AEU 1. Konstrukcja z rurą U umożliwia różnicową rozszerzalność cieplną między płaszczem a wiązką rur, a także dla poszczególnych rur. 1. Ze względu na zagięcie U, niektóre rury są pomijane na środku wiązki rur.
2. Zarówno wiązka rur, jak i strona płaszcza mogą być kontrolowane i czyszczone mechanicznie. 2. Ze względu na zagięcie U, rury można czyścić tylko metodami chemicznymi.
3. Mniej kosztowne niż konstrukcje z pływającą głowicą lub pakowaną pływającą głowicą. 3. Ze względu na gniazdowanie rur U, wymiana poszczególnych rur jest trudna.
4. Nie jest możliwe pojedyncze przejście rury ani prawdziwy przepływ przeciwprądowy.
5. Grubość ścianki rury w zagięciu U jest cieńsza niż w prostej części rur.
6. Odwadnianie obwodu rur jest trudne, gdy jest ustawione w pozycji pionowej z głowicą skierowaną do góry.



Wymiennik ciepła z rurami stałymi:

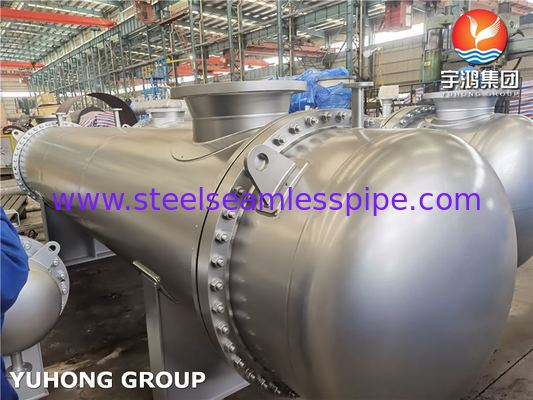

Wymiennik ciepła płaszczowo-rurowy API 660 Standard TEMA Pieczęć ASME U ASME VIII 0



Wymiennik ciepła z pływającą głowicą:

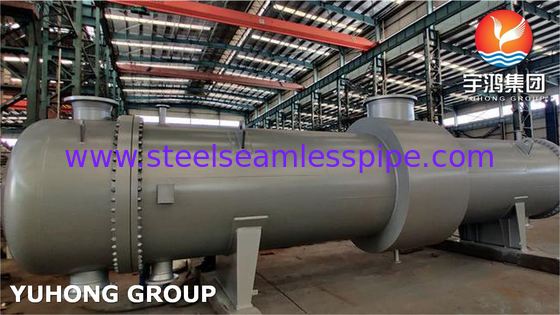

Wymiennik ciepła płaszczowo-rurowy API 660 Standard TEMA Pieczęć ASME U ASME VIII 1



Wymiennik ciepła z wyjmowaną rurą U:

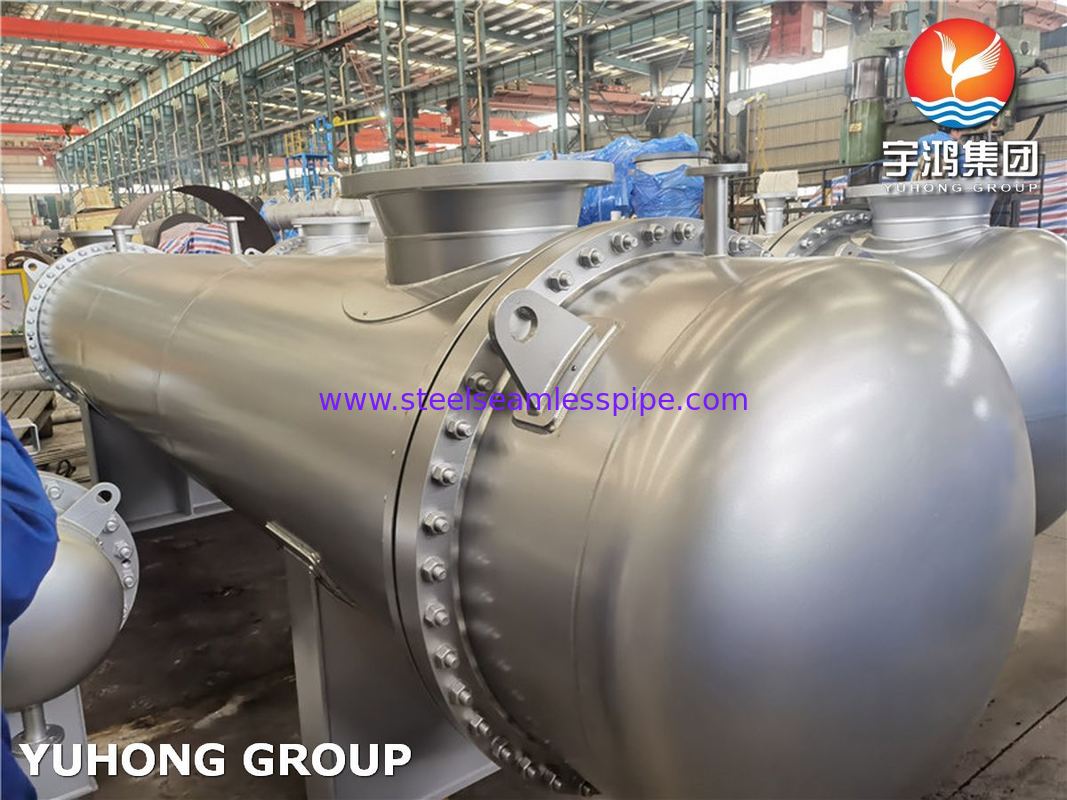

Wymiennik ciepła płaszczowo-rurowy API 660 Standard TEMA Pieczęć ASME U ASME VIII 2



1. Płaszcz
2. Pokrywa płaszcza
3. Kołnierz płaszcza (koniec kanału)
4. Kołnierz płaszcza (koniec pokrywy)
5. Dysza lub odgałęzienie płaszcza
6. Pływająca płyta rurowa
7. Osłona pływającej głowicy
8. Kołnierz pływającej głowicy
9. Uszczelnienie pływającej głowicy
10. Pierścień oporowy pływającej głowicy
11. Stacjonarna płyta rurowa
12. Kanał lub głowica stacjonarna
13. Pokrywa kanału
14. Dysza lub odgałęzienie kanału
15. Rura (prosta)
16. Rury (typu U)
17. Pręty wiążące i dystansowe
18. Przegrody poprzeczne (lub krzyżowe) lub płyty podporowe
19. Przegrody podłużne
20. Przegrody uderzeniowe
21. Podpora pływającej głowicy
22. Przegroda przepływu
23. Przyłącze odpowietrzające
24. Przyłącze spustowe
25. Przyłącze instrumentu
26. Mieszki kompensacyjne
27. Siodełka podporowe
28. Ucha transportowe
29. Przelew
30. Przyłącze poziomu cieczy
