ASTM B366 Stop C22 (UNS N06022) Łokcie spawane z tyłkami.
Wprowadzenie: Szczyt odporności na korozję łokci z stopów niklu
Stop C22 (UNS N06022) Łokcie do spawania z tyłem wytwarzane zgodnie z ASTM B366 stanowią złoty standard w zakresie odporności na korozję dla wymagających systemów rur przemysłowych.Ten stop niklu, chromu, molibdenu i wolframu oferuje wyjątkowe osiągi w zakresie utleniania i redukcji środowisk, obsługiwanie chlorów, kwasów (w tym siarkowych, chlorovodronnych, fosforanowych) oraz mieszanych roztworów kwasu/solu, w przypadku gdy płyny mniejsze nie działają.Nasze precyzyjne łokcie zapewniają zmiany kierunku przepływu bez wycieków w krytycznych zastosowaniach na całym świecie.
Stop C22 Skład chemiczny: Zaprojektowany dla maksymalnej stabilności
Wyjątkowa odporność na korozję łokci C22 wynika z ściśle kontrolowanej, zrównoważonej chemii:
Tabela 1: Stop C22 ASTM B366 (UNS N06022) Typowy skład chemiczny (maksymalny odsetek masy, chyba że podano inaczej)
| Elementy |
Włókiennicze |
Chrom (Cr) |
Molibden (Mo) |
Tungsten (W) |
Żelazo (Fe) |
Kobalt (Co) |
Węgiel (C) |
Mangan (Mn) |
Silikon (Si) |
| Wymóg |
Równowaga |
20.0 - 22.5 |
12.5 - 14.5 |
2.5 - 3.5 |
2.0 - 6.0 |
≤ 25 |
≤ 0.015 |
≤ 0.50 |
≤ 0.08 |
Klucz: Ta precyzyjna równowaga Ni-Cr-Mo-W tworzy bardzo stabilny pasywny film, odporny na dziury, korozję szczelin i pęknięcie przez korozję naprężeniową (SCC).
Stopy równoważne stopu C22: ogólne uznanie materiału
Łokcie C22 są określone w różnych międzynarodowych standardach dla identycznych/podobnych właściwości korozyjnych:
Tabela 2: Stop C22 (UNS N06022) Międzynarodowe równoważne specyfikacje
| System standardowy |
Zjednoczone Narody |
EN (Europa) |
W.Nr. (DIN) |
ISO |
JIS (Japonia) |
GOST (Rosja) |
Powszechne nazwy handlowe |
| Wyznaczenie |
N06022 |
NiCr21Mo14W |
2.4602 |
NW 6022 |
NW 6022 |
HN60МВЮ |
Hastelloy® C-22, stop INCONEL® 622 |
Uwaga: Równoważność oznacza podobną odporność na korozję; sprawdź szczegółowe wymagania normy dotyczące wymiany.
Właściwości mechaniczne stopu C22: wytrzymałość spełnia możliwości wytwarzania
C22 zachowuje doskonałe właściwości mechaniczne nawet w trudnych warunkach eksploatacyjnych:
Tabela 3: ASTM B366/B564 Stop C22 Typowe właściwości mechaniczne w temperaturze pokojowej (w stanie wykuciego i wygrzewanego)
| Nieruchomości |
Siła na rozciąganie (min) |
Siła wydajności (0,2% Ofset, min) |
Wyciąganie (w 2" lub 50 mm, min) |
Twardość (Rockwell B, maks.) |
| Wymóg |
690 MPa (100 ksi) |
310 MPa (45 ksi) |
40% |
100 HRB |
| Typowa osiągnięta wartość |
780-895 MPa (113-130 ksi) |
360-415 MPa (52-60 ksi) |
55-65% |
75-90 HRB |
Klucz: Wysoka elastyczność (przerok) zapewnia dobrą formowalność łokci, podczas gdy wytrzymałość przekracza większość wymagań serwisowych korozyjnych.
Zestaw C22 Elbow: Precyzyjnie ukształtowany do krytycznej obsługi
Dostarczamy pełne spektrum łokci spawalniczych ASTM B366 C22 do bezproblemowej integracji systemu:

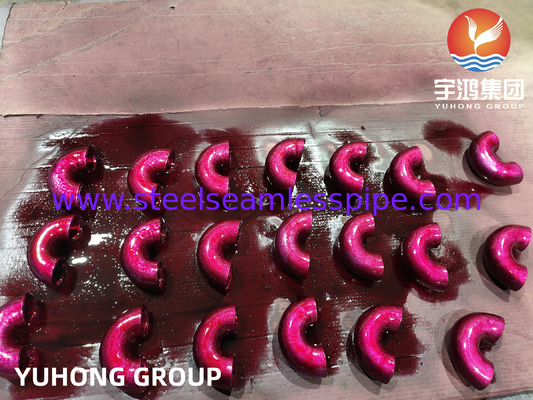

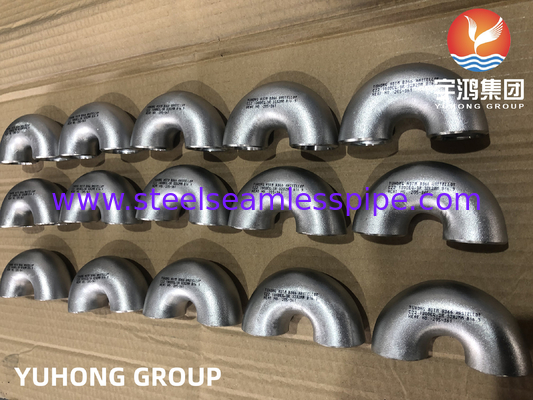

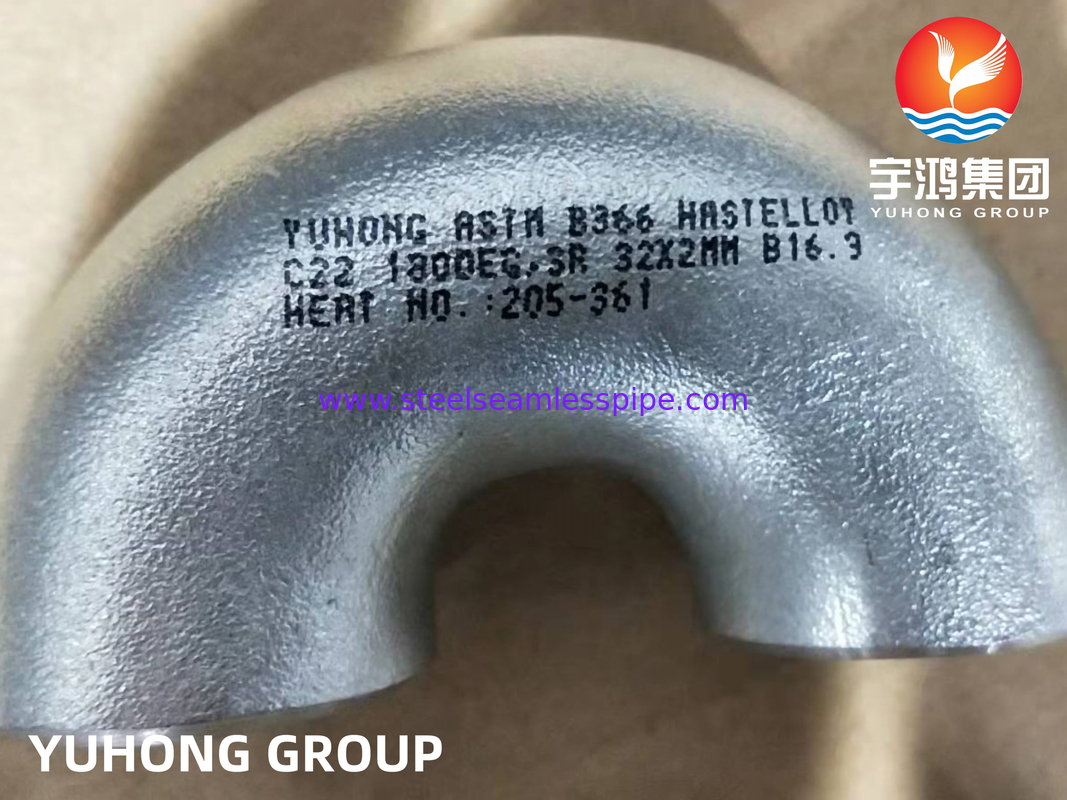

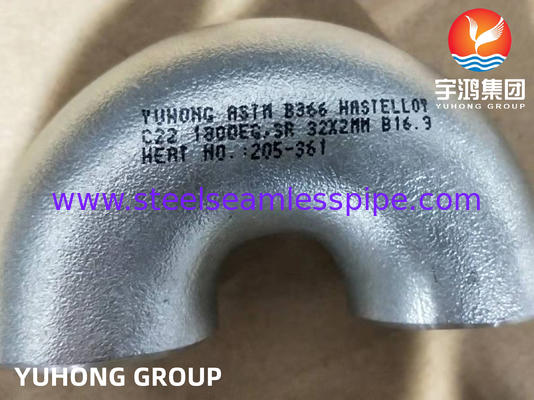

- Rodzaje: 90° Łokcie (LR i SR), 45° Łokcie, 180° Zwroty (LR i SR)
- Wymiary: ASME B16.9 / MSS SP-43 (standardowy), ASME B16.28 (krótki promień spawania tylnego)
- Rozmiary: 1/2" NB (DN15) do 48" NB (DN1200)
- Grubość ściany: SCH 5S, SCH 10S, SCH 40S, SCH 80S, SCH 160S, XXS; Dostępna również w grubości określonej przez klienta (WT).
- Proces wytwarzania: bezszwowy (SMLS) lub spawany i wygrzewany roztworem (obowiązkowe dla odporności na korozję).
- Koniec: końce z zakrętem (ASME B16.25), gotowe do spawania.
Stop C22 Tolerancje wymiarowe łokcia: Gwarancja precyzji
Nasze łokcie spełniają rygorystyczne standardy wymiarowe, zapewniając integralność montażu i spawania:
Tabela 4: Kluczowe tolerancje wymiarowe dla łokci stopu C22 według normy ASME B16.9
| Parametry |
Tolerancja |
| Od środka do końca (90° LR) |
±1,6 mm (1/16") dla NPS ≤ 24", ±3,2 mm (1/8") dla NPS > 24" |
| Od środka do końca (90° SR) |
±1,6 mm (1/16") dla wszystkich NPS |
| Od środka do końca (45°) |
±1,6 mm (1/16") dla NPS ≤ 24", ±3,2 mm (1/8") dla NPS > 24" |
| Nieokrąglone (owalne) |
1% nominalnej maksymalnej OD (po przygotowaniu do spawania) |
| Gęstość ściany |
± 12,5% zamówionej nominalnej ściany (zgodnie z tolerancją tłoczenia surowej rury/rury) |
| kąt bieżnika |
370,5° ± 2,5° |
| Ziemia Bevel (twarz) |
10,6 mm ± 0,8 mm (1/16" ± 1/32") |
Aplikacje łokcia stopu C22: podbicie najbardziej agresywnych środowisk
Te łokcie wyróżniają się tam, gdzie odporność na korozję jest najważniejsza:
- Przetwarzanie chemiczne: Reaktory, mieszalniki, rury do HCl, H2SO4, H3PO4, kwas octowy, chlor, rozpuszczalniki.
- Kontrola zanieczyszczeń (FGD/Scrubbers): przewody, głowice, eliminatory mgły, wieże absorbentów obsługujące gorące, mokre SO2/Cl−/F−.
- Produkty farmaceutyczne: Linie procesowe o wysokiej czystości, systemy CIP/SIP wymagające odporności na zanieczyszczenia.
- Celuloza i papier: zakłady wybielacze (dioksyd chloru, hipochloryt), przetwarzacze, linie do produkcji alkoholu.
- Spalanie i oczyszczanie odpadów: systemy obsługi spalin, osadu popiołowego i ścieków.
- Morskie i morskie: chłodzenie wody morskiej, oczyszczanie wody balastu, wtryskiwanie chemiczne.
- Przetwarzanie paliw jądrowych: Obsługa kwasu azotowego i produktów rozszczepienia.
- Wydobycie kwasu i rafinacja metali: elektrowyroba, pikling, obsługa elektrolitów.
Dlaczego wybrać nasze łokcie z stopem ASTM B366 C22?

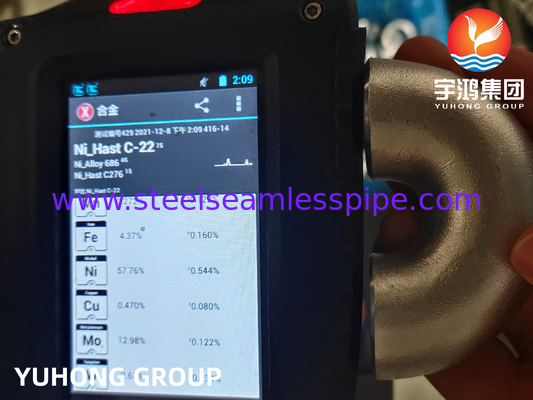

- Integralność materiału: Certyfikaty badań młyńskich (MTC) zgodnie z normą EN 10204 3.1/3.2, gwarantujące pełną identyfikowalność i zgodność.
- Precyzyjna produkcja: ścisłe przestrzeganie tolerancji wymiarowych ASME B16.9/B16.28 dla doskonałego dopasowania.
- Optymalna odporność na korozję: wygrzewanie roztworem zgodnie z ASTM B366 zapewnia maksymalną wydajność stopów.
- Dostępność na całym świecie: W magazynie w kluczowych rozmiarach; zamówienia na zamówienie są szybko realizowane.
- Wiedza techniczna: wsparcie inżynieryjne w zakresie doboru materiałów i ich przydatności do zastosowania.
Zamów dziś swoje odporne na korozję rozwiązanie!
Zwróć się o ofertę na ASTM B366 Stop C22 (UNS N06022) Butt Weld Elbows w wymaganym rozmiarze, harmonogramie i ilości.
