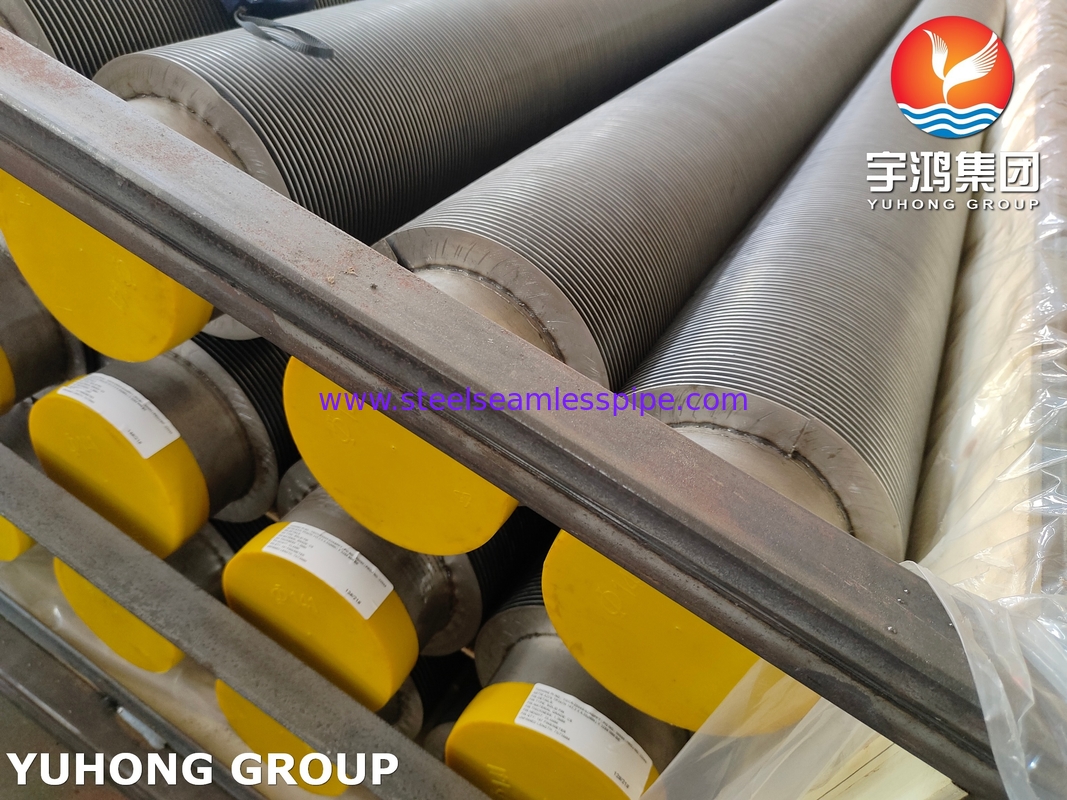

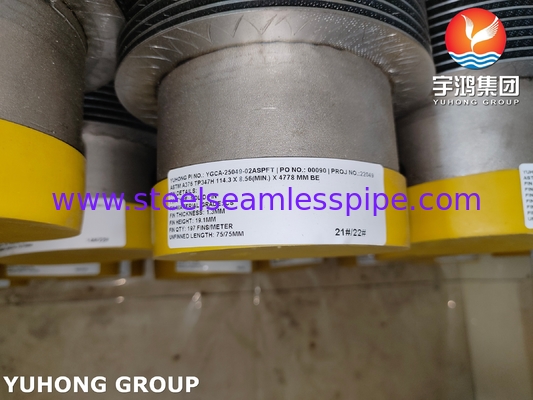

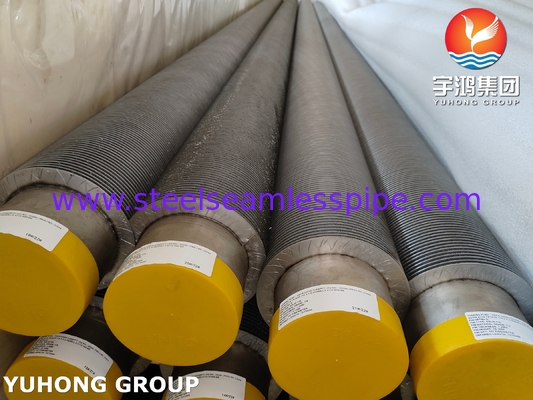

Co to jest rura z żebrami HFW Solid Fin Tube ASME A376 TP347H z żebrem CS?
Materiał rury podstawowej: ASTM SA376 TP347H:
ASTM SA376 TP347H to stabilizowana austenityczna stal nierdzewna, znana z wyjątkowej wytrzymałości w wysokich temperaturach i doskonałej odporności na korozję międzykrystaliczną. Dodatek niobu (pierwiastka stabilizującego) skutecznie zapobiega wydzielaniu się węglików podczas ekspozycji na podwyższone temperatury.
Jest szeroko stosowana w aplikacjach obejmujących ciężkie środowiska korozyjne i pracę w wysokich temperaturach, takich jak przegrzewnice, wymienniki ciepła i zbiorniki ciśnieniowe w kotłach energetycznych i przemyśle petrochemicznym. Materiał ten zachowuje doskonałe właściwości mechaniczne i odporność na utlenianie podczas ciągłych cykli termicznych.
Co to jest rura z żebrami HFW Solid Fin Tube?
Rura z żebrami HFW Solid Fin Tube to wysoce wydajny element wymiennika ciepła wykonany metodą zgrzewania wysokiej częstotliwości. Polega na spiralnym owijaniu metalowej taśmy wokół rury podstawowej i mocowaniu jej za pomocą spawania prądem wysokiej częstotliwości, bez spawania topliwego i pewnego łączenia. Posiada solidne żebra spiralne (zwiększające powierzchnię wymiany ciepła) i elastyczne opcje materiałowe (odporne na korozję lub odporne na wysokie temperatury), charakteryzuje się wysoką sprawnością cieplną, trwałością, a niektóre warianty mogą wytrzymać temperaturę do 800°C. Stosowana w energetyce, petrochemii, HVAC itp., jest produkowana zgodnie z międzynarodowymi standardami, takimi jak ASTM, służąc jako preferowany element do optymalizacji wymiany ciepła w przemyśle.
Rodzaje rur z żebrami i specyfikacje materiałowe:
Odnośnik do rozmiarów dla różnych typów rur z żebrami
| Typ |
Opis |
Rura podstawowa |
Specyfikacja żebra (mm) |
| Średnica zewnętrzna (mm) |
Skok żebra |
Wysokość żebra |
Grubość żebra |
| Wbudowane |
Rura z żebrami typu G |
16-63 |
2.1-5 |
<17 |
~0.4 |
| Wytłaczane |
Pojedynczy metal połączony metal |
8-51 |
1.6-10 |
<17 |
0.2-0.4 |
| Rura z niskim żebrem, rura z żebrem typu T |
10-38 |
0.6-2 |
<1.6 |
~0.3 |
| Rura bambusowa, rura falista |
16-51 |
8-30 |
<2.5 |
/ |
| Nawijane |
Rura z żebrami typu l/kl/ll |
16-63 |
2.1-5 |
<17 |
~0.4 |
| Sznur |
Rura z żebrami sznurowymi |
25-38 |
2.1-3.5 |
<20 |
0.2-0.5 |
| Typ U |
Rura typu U |
16-38 |
/ |
/ |
/ |
| Spawanie |
Rura z żebrami HF-welding |
16-219 |
3-25 |
5-30 |
0.8-3 |
| Rura z żebrami typu H/HH |
25-63 |
8-30 |
<200 |
1.5-3.5 |
| Rura z żebrami kołkowymi |
25-219 |
8-30 |
5-35 |
φ5-20 |
Skład chemiczny(%)
|
Skład chemiczny A376 TP347H (%)
|
| Pierwiastek |
C |
Si |
Cr |
Mn |
P |
Ni |
S |
| Zakres |
0.04-0.10 |
≤0.75 |
17.00-20.00 |
≤2.00 |
≤ 0.030 |
9.00-13.00 |
≤0.030 |
Właściwości mechaniczne
| Właściwości mechaniczne A376 TP347H |
| Wytrzymałość na rozciąganie |
Granica plastyczności |
Twardość |
Wydłużenie |
| 515MPa |
≥205MPa |
≤ 192HB |
≥35% |
Materiały równoważneTP347H
| UNS |
JIS G |
ISO |
ASTM |
ASME |
BS |
DIN |
| S34709 |
SUS 347H |
1.4550 |
A376 TP347H |
SA376 TP347H |
304S12 |
17175 12CrMo195 |
Zastosowania rury z żebrami HFW Solid Fin Tube ASME A376 TP347H z żebrem CS
1. Przegrzewnice i podgrzewacze w zaawansowanych kotłach energetycznych
2. Chłodnice gazu procesowego i wymienniki ciepła w zakładach przetwórstwa nawozów i chemicznych
3. Podgrzewacze powietrza i ekonomizery w systemach odzysku ciepła odpadowego
4. Pęki rur z żebrami w jednostkach reformingu katalitycznego i hydroprocesingu
5. Wytwornice pary odzysku ciepła (HRSG) w elektrowniach gazowo-turbinowych w cyklu kombinowanym
Zalety konkurencyjne
1. Doskonała odporność na temperaturę i korozję: Stal nierdzewna TP347H wytrzymuje ponad 650℃, jest odporna na korozję międzykrystaliczną, pasując do scenariuszy wysokotemperaturowych, takich jak kotły i wymienniki ciepła.
2. Wysoka efektywność kosztowa wymiany ciepła: Żebra CS zwiększają powierzchnię wymiany ciepła dla lepszej wydajności, przy niższych kosztach niż żebra w pełni ze stali nierdzewnej, równoważąc wydajność i koszty.
3. Niezawodny i trwały proces HFW: Zgrzewanie wysokiej częstotliwości zapewnia mocne połączenie rury i żebra, oferując wysoką wytrzymałość, niskie ryzyko wycieku i dłuższą żywotność.
4. Szeroka adaptacja do zastosowań: Spełnia zarówno wymagania dotyczące odporności na korozję, jak i wymiany ciepła, pasuje do przemysłu energetycznego/chemicznego i obniża długoterminowe koszty konserwacji.
