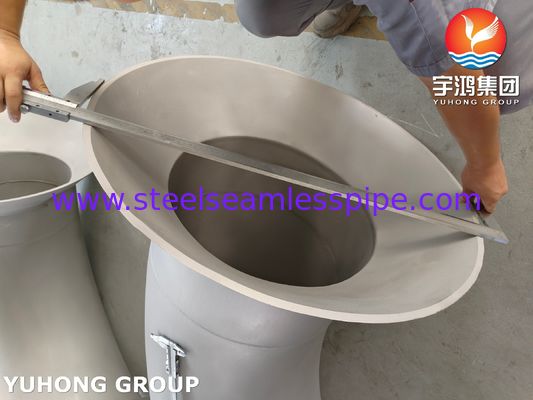

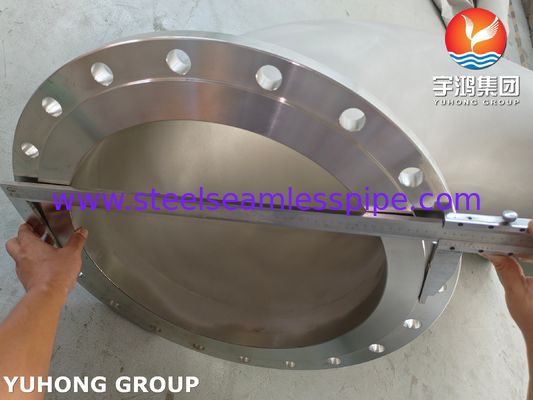

KOŁNIERZ RUROWY Z ROZSZERZENIEM, WYKONANY ZE STALI NIERDZEWNEJ, NA ZAMÓWIENIE

Wyroby z stali nierdzewnej

W swojej najprostszej formie, węzeł dzwonka jest rozszerzonym, w kształcie lewu wejściem lub wyjściem.higiena, i trwałość.

Poniżej przedstawiono podział jego podstawowych zastosowań, od najczęstszych do bardziej specjalistycznych:

1. Dynamika płynów i systemy pompowania (najczęściej stosowane)

Jest to klasyczne i najbardziej krytyczne zastosowanie.

Celem: Stworzenie płynnego i płynnego przepływu płynu do obrotowca pompy.

Jak to działa:

Zmniejsza turbulencje: Ostrzy krawędź wlewu powoduje, że płyn "oddziela się" od ściany rury, tworząc wiry i turbulencje.

Minimalizuje utratę ciśnienia: Ta turbulencja powoduje znaczną utratę ciśnienia (strata głowy), zmuszając pompę do cięższej pracy w celu wciągnięcia płynu.

Wspiera przepływ laminowy: stopniowy, zakrzywiony kształt jamy dźwiękowej prowadzi płyn płynnie do rury, minimalizując separację i utrzymując bardziej laminowy (gładki) profil przepływu.

Korzyści:

Zwiększona wydajność pompy: poprzez zmniejszenie strat wlewu pompa wymaga mniej energii, aby osiągnąć taki sam przepływ.

Zapobiega kawitacji: Kawitacja to powstawanie i załamanie się bąbelków pary z powodu niskiego ciśnienia na wejściu pompy, co może zniszczyć obrót.Głowa dzwonka pomaga utrzymać wyższe ciśnienie na wejściu, zapobiegając temu szkodliwemu zjawisku.

Zmniejsza drgania i hałas: płynniejszy przepływ oznacza mniejsze drgania i cichszą pracę pompy.

Zwiększa żywotność pompy: poprzez zapobieganie kawitacji i zmniejszenie obciążenia, długość życia pompy jest znacznie zwiększona.

Powszechne lokalizacje: zakłady oczyszczania wody, systemy chłodzenia przemysłowego, systemy balastu na statkach, systemy klimatyzacji na dużą skalę i wszelkie zastosowania pompowania o wysokim przepływie.

2Hydraulika i zbiorniki testowe

To bardzo podobne zastosowanie do pompowania, ale w kontrolowanym środowisku testowym.

Celem: stworzenie jednolitego i bez zakłóceń przepływu wody do sekcji badawczej.

Sposób działania: W tunelu wodnym lub zbiorniku holowniczym na wejściu do części testowej, w której umieszczony jest model (np. kadłub statku lub łódź podwodna), stosuje się dziurę.

Korzyści:

Dokładne dane: niezbędny jest płynny, jednolity profil przepływu do zbierania dokładnych danych hydrodynamicznych (takich jak współczynniki oporu i podnoszenia).

Naśladuje rzeczywiste warunki: pomaga naśladować czysty, niezakłócony przepływ, jaki obiekt doświadczyłby w otwartej wodzie.

3. Lotnictwo i tunele wiatrowe

Jest to odpowiednik aerodynamiczny zastosowania hydraulicznego.

Celem jest płynne prowadzenie i przyspieszenie powietrza do sekcji testowej tunelu wiatrowego.

Sposób działania: Duże, rozszerzone otworzenie (głowa dzwonka) przy wejściu do tunelu wiatrowego spowolnia początkowo przepływ powietrza.umożliwiając jej osiedlenie się i wyprostowanie przed przyspieszeniem przez przecinek skurczowy do obszaru badawczego.

Korzyści:

Laminarny, jednolity przepływ: niezbędny do testowania modeli skali samolotów, samochodów lub budynków bez wprowadzania fałszywej turbulencji.

Wyniki wysokiej jakości: jakość usta dzwonka ma bezpośredni wpływ na jakość i niezawodność zebranych danych aerodynamicznych.

4Przemysł morski (tunele drogowe)

Celem: Zwiększenie wydajności silników napędowych na łodziach i platformach morskich.

Jak to działa: Przewiercony przez kadłub tunel, do którego wbudowany jest silnik napędowy.

Korzyści:

Zwiększona siła napędowa: dzięki temu, że woda wchodzi i wychodzi z tunelu wydajniej, silnik generuje większą siłę napędową dla tej samej ilości mocy.

Zmniejszone opory (gdy nie jest używane): zgrabny kształt powoduje mniejsze opory hydrodynamiczne podczas poruszania się naczynia w wodzie w porównaniu z otworem o ostrych krawędziach.

5. Material Handling & Hopper Design

Celem: zapewnienie płynnego i niezawodnego przepływu materiałów luźnych (proszków, granulek, peletów) z ładowni magazynowej do linii przetwórczej lub przenośnika.

Sposób działania: kształt jamy na wyjściu łopaty uniemożliwia materiałom "przełączenie się" lub "obłoki" (tworzenie stabilnego bloku, który zatrzymuje przepływ).

Korzyści:

Zapobiega zatykania: sprzyja przepływowi masy zamiast nieregularnego przepływu lejki.

Konsekwentny współczynnik podawania: niezbędny do dokładnej partiowania i kontroli procesu.

Higiena: Stal nierdzewna jest łatwa w czyszczeniu i nie reaguje, dzięki czemu nadaje się do stosowania w przemyśle spożywczym, farmaceutycznym i chemicznym.
