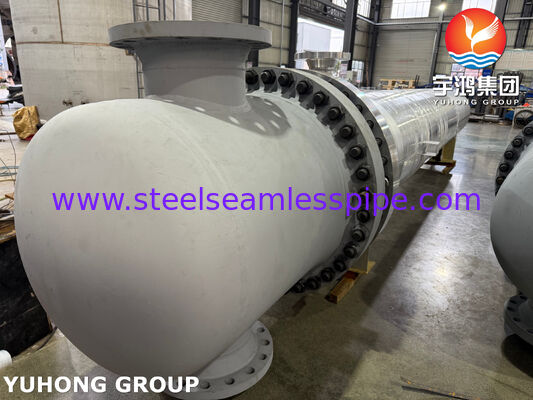

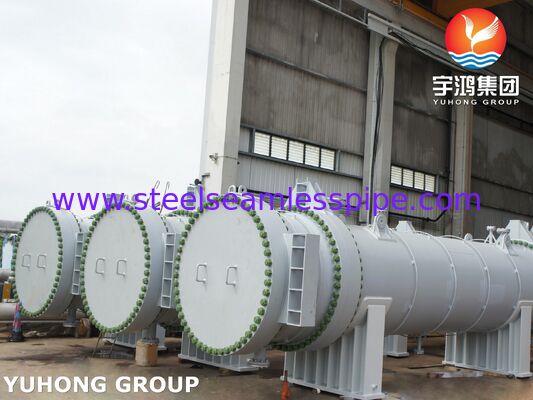

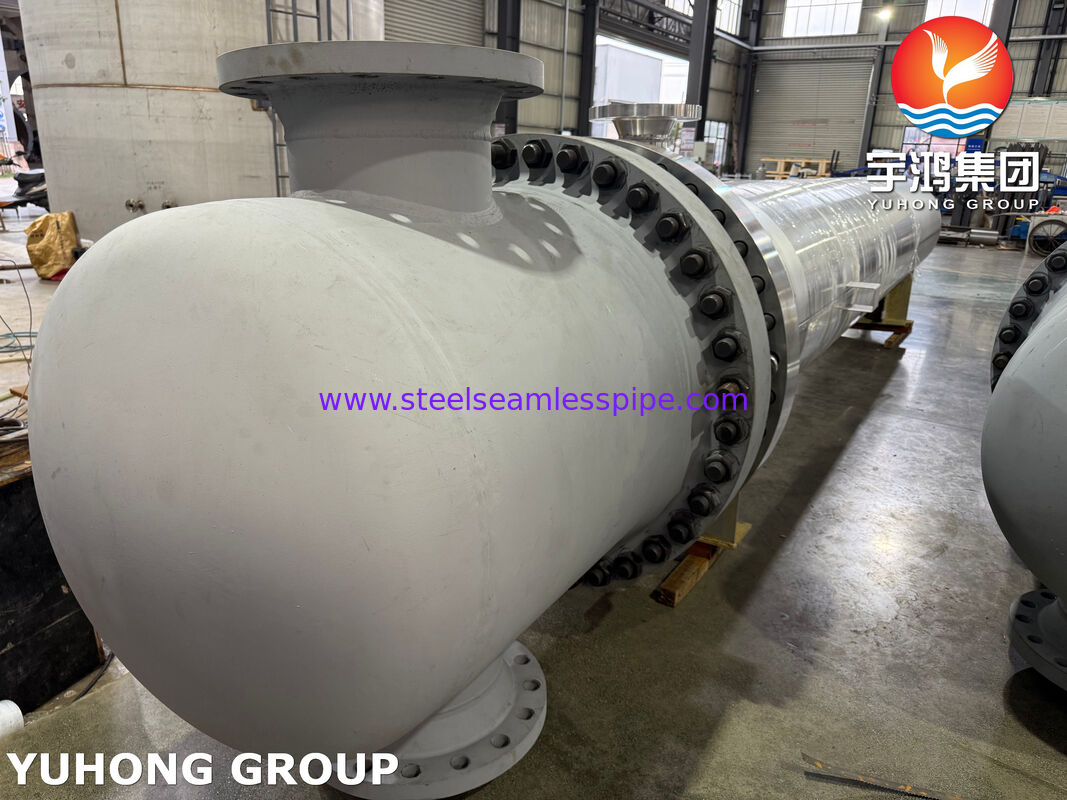

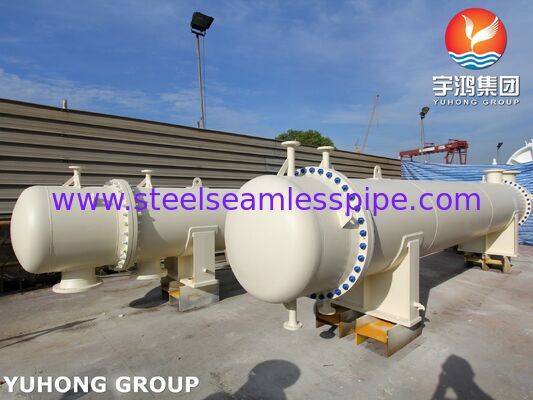

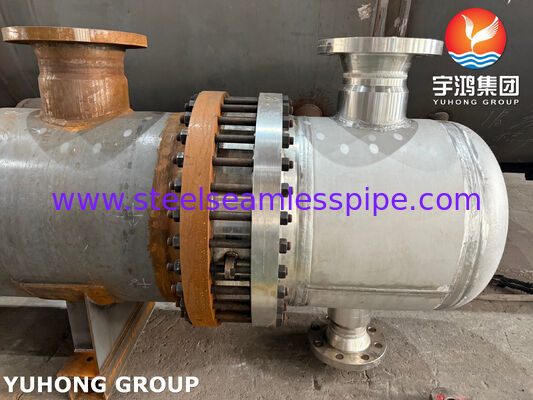

Wymiennik ciepła typu AES z pływającą głową, z pieczęcią ASME U. Rury TP316L do trudnej obsługi i łatwej konserwacji.
Grupa Yuhong Holding: Inżynieria ciężkich urządzeń procesowych
Firma Yuhong Holding Group Co., Ltd. projektuje i produkuje certyfikowane systemy termiczne i ciśnieniowe dla przemysłu światowego.Wymienniki ciepła w formie muszli i rurki zgodnie z kodem ASME(włączając głowicę pływającą, tablicę rurową stałą i wzory rurowe U),zbiorniki ciśnieniowe i chłodnie powietrzaJesteśmy również wiarygodnym źródłem precyzji.Zestawy rur zamiennych, rury wymienników ciepła, rury z płetwami i wszystkie części pomocnicze.
Przegląd produktu: utrzymywalny i solidny wymiennik głowicy pływającej AES
W sprawieWymiennik ciepła z głowicą pływającą AESStanowi optymalne rozwiązanie dla wymagających procesów, w których najważniejsze są obciążenia termiczne, częste czyszczenie lub środki korozyjne.Certyfikat ASME U StampJednostka jest zbudowana zTP316L Rury ze stali nierdzewnej, oferujący połączenie wyższej odporności na korozję, integralności mechanicznej i niezrównanej sprawności użytkowania dla długotrwałej wydajności operacyjnej.
Konfiguracja projektu i kluczowe elementy
| Główne Zgromadzenie |
Standardowa specyfikacja / typ materiału |
Funkcja i uzasadnienie projektowania |
| Zestaw rur (odstawialny) |
Rury: ASME SB213 TP316L |
TP316L zapewnia zwiększoną odporność na otwory. |
| Zespół głowicy pływającej |
Okładka: SA182 F316L / Złącze uszczelniające |
Pozwala na rozszerzanie się i kurczenie się płytki i wiązki niezależnie od powłoki, eliminując naprężenie termiczne. |
| Powierzchnia i pokrywa |
ASME SA516 Gr. 70 lub SA240 316L |
Zawiera płyn ze strony powłoki, tylna osłona jest wyjmowana, aby uzyskać dostęp do głowicy pływającej i pociągnąć za wiązkę. |
| Stacjonarna tabliczka i kanał |
SA182 F316L / SA516 Gr.70 |
Zapewnia stałe wejście lub wyjście płynu z boku rur i umożliwia łatwą inspekcję końców rur bez usunięcia wiązki. |
| System wybuchowy |
SA516 Gr.70 lub SA240 316L |
Konfiguracyjny (segmentacyjny, podwójny segmentalny) w celu optymalizacji prędkości przepływu po stronie powłoki, transferu ciepła i wsparcia rur. |
Koncentracja techniczna: Dlaczego wybrać konstrukcję pływającej głowy?
Rozwiązywanie problemu rozszerzania cieplnego
Gdy istnieje duża różnica temperatury (zwykle > 50°C) między płynami po stronie powłoki i po stronie rury, metalowe składniki rozszerzają się inaczej.Projekt pływającej głowicy pochłania tę różnicę poprzez wewnętrzne ruchome elementy, zapobiegając niszczącym naprężeniom cieplnym, których nie mogą bezpiecznie osiągnąć stałe wymienniki ciepła taboru.
Uproszczona konserwacja i kontrola
Zestaw rur można całkowicie zdjąć, w pełni odsłaniając wszystkie powierzchnie rur i wnętrze powłoki, ułatwiając czyszczenie mechaniczne, badania nieniszczące (NDT),lub zablokowanie/zastąpienie pojedynczej rurkiJest to kluczowe dla procesów skłonnych do skalowania lub wymagających regularnej weryfikacji integralności.
Obsługa różnic temperatury i ciśnienia
Projekt ten jest zazwyczaj odpowiedni dla wyższych zakresów ciśnienia i temperatury, zapewniając inżynierom procesów większą elastyczność operacyjną.
Główne zalety i usługi dostosowane do potrzeb
- Zapewnienie zgodności ASME:Od przeglądu projektu i zakupu materiałów po końcową inspekcję i pieczętowanie cały proces jest zgodny z Kodeksem ASME dotyczącym kotłów i naczyń ciśnieniowych,zapewnienie zgodności i dokumentacji bezpieczeństwa przyjętej dla projektów na całym świecie.
- Kompatybilność materiałów i procesów:Możemy zalecić najbardziej ekonomiczną kompatybilność materiału na podstawie konkretnych płynów procesowych (np. zawierających chlorek, kwasowe media), optymalizując od wiązek rur do powłoki.
- Rozszerzony cykl pracy:Połączenie łatwej w utrzymaniu konstrukcji i materiałów odpornych na korozję znacznie zmniejsza nieplanowane przestoje i obniża całkowity koszt użytkowania (TCO) w całym cyklu życia urządzenia.
- Szeroki zakres zastosowań:Jest szczególnie odpowiedni do przemysłu rafineryjnego (np. wymiany ciepła ropy naftowej), systemów reakcji chemicznych, chłodzenia olejem smarowym i wszelkich usług podatnych na skażenie wymagających regularnego czyszczenia.
