Płynący wymiennik ciepła z głową z rurami 316L i SA350 LF2/316L z pokrytą tablicą rur dla opłacalnej kontroli korozji

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG
Orzecznictwo:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Numer modelu:	AES

Zapłata:

Minimalne zamówienie:	1 ZESTAW
Cena:	1--1000000 USD
Szczegóły pakowania:	PALETA/FELKA PRZECIWDESZCZOWA I TORBA SIATKOWA
Czas dostawy:	45-150 dni
Możliwość Supply:	50 zestawów/miesiąc

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (308)

Bezszwowa rura ze stali nierdzewnej (297)

Dwustronna rura ze stali nierdzewnej (132)

Dwustronna rura ze stali nierdzewnej (33)

Rurka igłowa (134)

Fin Tube (672)

Wymiennik ciepła (20)

Rura wymiennika ciepła (443)

Zestaw rur wymiennika ciepła (40)

Arkusz rurowy wymiennika ciepła (117)

wyłącznik wymiennika ciepła (37)

Klimatyzer (9)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (58)

Spawana rura ze stali nierdzewnej (120)

Nikiel rur (266)

Rura ze stopu niklu (92)

Rura ze stopu miedzi (240)

Rura ze stali stopowej (204)

Rurka tytanowa (15)

Jasna rura wyżarzana (155)

Rura kotła (151)

okucie stalowe (826)

Kołnierz stalowy (615)

Inni (401)

Elementy okładzin (7)

Szczegółowy opis produktu

Podkreślić:

Wymiennik ciepła z rurową głowicą 316L

SA350 LF2/316L Wymiennik ciepła z płaszczem rurowym i rurą

Ekonomiczny wymiennik ciepła zapobiegający korozji

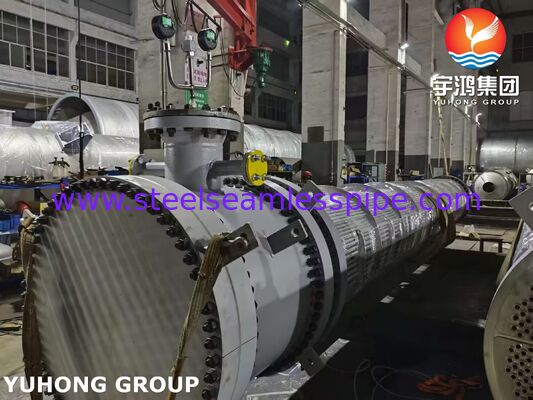

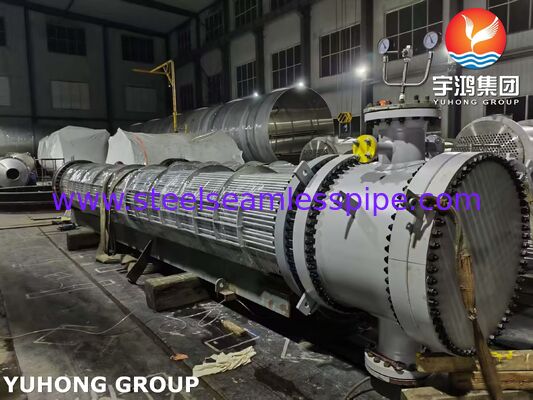

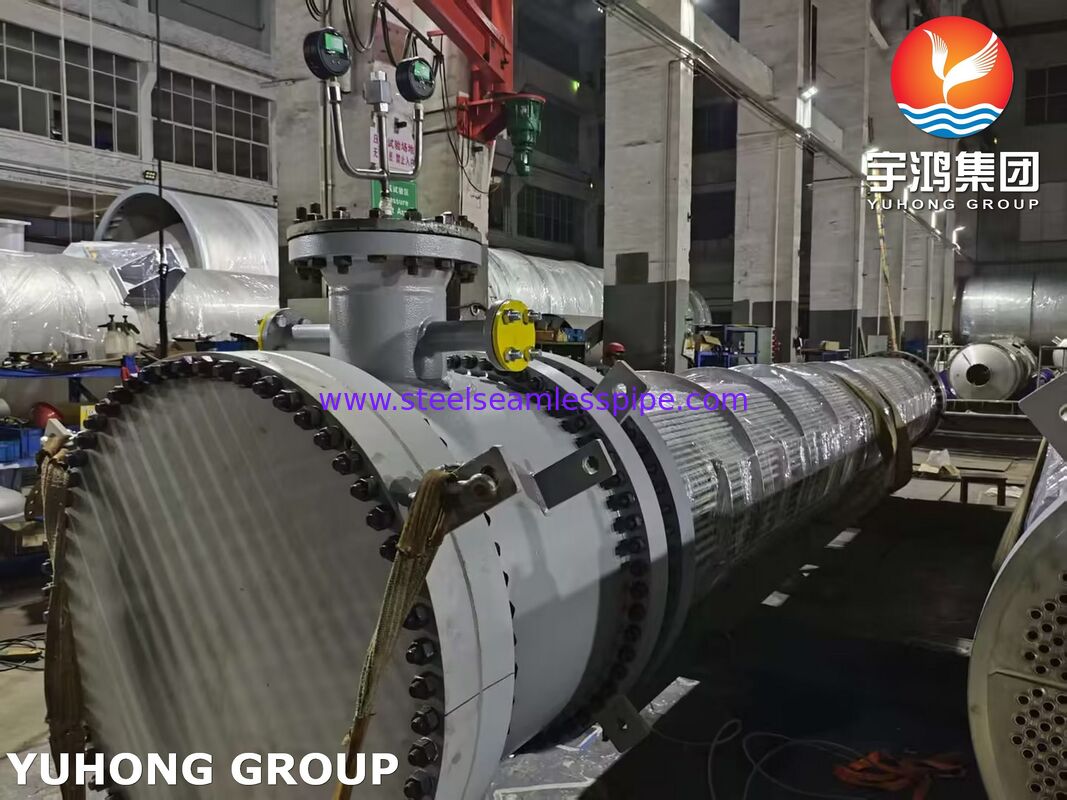

Wymiennik ciepła z głowicą pływającą z rurami 316L i blachą rurową platerowaną SA350 LF2/316L

Yuhong Holding Group Co., Ltd. jest wyspecjalizowanym producentem urządzeń do przenoszenia ciepła i urządzeń ciśnieniowych zgodnych z normą ASME. Nasza wiedza obejmuje projektowanie i produkcję wymienników ciepła płaszczowo-rurowych (w tym typów z głowicą pływającą, rurami stałymi i rurkami w kształcie litery U), zbiorników ciśnieniowych i chłodnic powietrza. Jesteśmy także wiodącym dostawcą precyzyjnych wiązek rur wymiennych, rur do wymienników ciepła, rur żebrowanych i wszystkich powiązanych komponentów.

Ten wymiennik ciepła z głowicą pływającą został zaprojektowany do zastosowań wymagających solidnej odporności na korozję w krytycznych punktach, przy jednoczesnym zarządzaniu całkowitymi kosztami projektu. Posiada stronę rurową zbudowaną z rur ze stali nierdzewnej AISI 316L w połączeniu ze strategicznie zaprojektowaną blachą rurową ze stali węglowej SA350 LF2 pokrytą warstwą stali nierdzewnej 316L. Taka konfiguracja zapewnia doskonałą ochronę połączeń rura-blacha rurowa oraz powierzchni czołowej rury, gdzie występuje najwięcej korozji i erozji, przy jednoczesnym wykorzystaniu ekonomicznej stali węglowej w celu zapewnienia wytrzymałości konstrukcyjnej w innych miejscach.

Kluczowe komponenty i wybór materiałów

Część	Specyfikacja i konfiguracja materiału	Cel i uzasadnienie techniczne
Rury wymienników ciepła	AISI 316L / ASME SB213	Bezszwowe rury ze stali nierdzewnej zapewniające ogólną odporność na korozję i wżery chlorkowe dla głównej powierzchni wymiany ciepła.
Arkusz rurowy	SA350 LF2 (kuta stal węglowa) z okładziną 316L klejoną na walcach	Podstawa ze stali węglowej zapewnia wytrzymałość mechaniczną i opłacalność. Warstwa platerowana 316L zapewnia odporność na korozję w krytycznych połączeniach spawanych/rozszerzanych oraz na powierzchni od strony rury narażonej na działanie płynu procesowego.
Powłoka	Zazwyczaj ASME SA516 gr. Stal węglowa 70	Zawiera płyn po stronie powłoki. Materiał jest wybierany na podstawie warunków eksploatacji po stronie powłoki, często pozwalając na zastosowanie tańszego materiału.

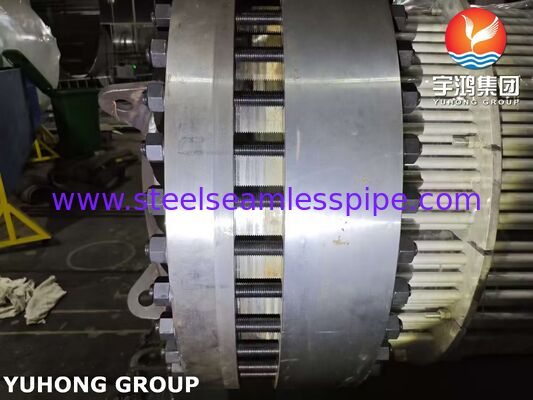

Zespół pływającej głowicy	Głowica: SA516 Gr.70 / Złącze uszczelnione	Umożliwia wiązce rurek rozszerzanie się i kurczenie niezależnie od powłoki, eliminując naprężenia termiczne.
Przegrody i systemy wsparcia	SA516 Gr.70 Stal węglowa	Kieruje przepływem po stronie płaszcza w celu zapewnienia wydajności cieplnej i podtrzymuje wiązkę rur.

Kiedy wybrać blachy platerowane?

Rozwiązywanie problemów związanych z korozją różnicową

Gdy płyn po stronie rury jest silnie korozyjny (np. woda morska, media kwaśne), podczas gdy płyn po stronie płaszcza jest łagodny (np. woda chłodząca, para), zastosowanie litej stali nierdzewnej w całym arkuszu rurowym o dużej wytrzymałości jest zbyt drogie. Platerowane blachy rurowe doskonale rozwiązują tę sprzeczność, trwale wiążąc warstwę odpornego na korozję stopu o grubości 3–12 mm (np. 316L) z podłożem ze stali węglowej.

Zapewnienie integralności spoiny

Połączenie (spawane lub rozciągane) pomiędzy końcami rury a arkuszem sitowym ma kluczowe znaczenie dla niezawodności. W przypadku blach rurowych platerowanych rury są bezpośrednio przyspawane do tego samego materiału okładzinowego 316L, co pozwala uniknąć problemów metalurgicznych, które mogą wynikać ze spawania różnych stali, i zapewnia trwałość złącza.

Optymalizacja całkowitego kosztu projektu

W porównaniu do arkuszy rurowych z litej stali nierdzewnej lub wysokostopowych, arkusze rurowe platerowane znacznie zmniejszają koszty materiałów, co czyni je idealnym wyborem dla projektów, dla których priorytetem jest opłacalność w całym cyklu życia.

Podstawowe zalety i usługi dostosowane do indywidualnych potrzeb

Ukierunkowana konstrukcja odporna na korozję:Precyzyjne zastosowanie drogich materiałów odpornych na korozję w najbardziej krytycznych obszarach (powierzchnie styku rur i arkuszy rur) pozwala osiągnąć optymalną równowagę pomiędzy wydajnością a kosztami.
Doskonała łatwość konserwacji:Konstrukcja pływającej głowicy pozwala na łatwe usunięcie całej wiązki rurek, ułatwiając dokładną kontrolę, mechaniczne czyszczenie lub konserwację rur 316L i powierzchni arkusza rurek.
Elastyczna konfiguracja materiału:Możemy zalecić najbardziej ekonomiczną kombinację materiałów w oparciu o specyficzne właściwości płynu po stronie rury/po stronie płaszcza.
Szerokie możliwości adaptacji aplikacji:Szczególnie nadaje się do nagrzewnic/chłodzinic w przemyśle chemicznym, systemów wody chłodzącej z zamkniętym obiegiem na platformach wiertniczych oraz wszelkich procesów, w których występują znaczne różnice w korozyjności mediów po stronie rury i płaszcza.

Uzyskaj spersonalizowane rozwiązanie inżynieryjne

Jeśli szukasz rozwiązania w zakresie wymiany ciepła, które równoważy długoterminową odporność na korozję z efektywnością inwestycji, nasi inżynierowie mogą zapewnić Ci profesjonalną ocenę. Proszę o przesłanie parametrów procesu na adresjimmy@steelseamlesspipe.comw celu uzyskania szczegółowego rozwiązania technicznego w oparciu o Twoje specyficzne warunki.
